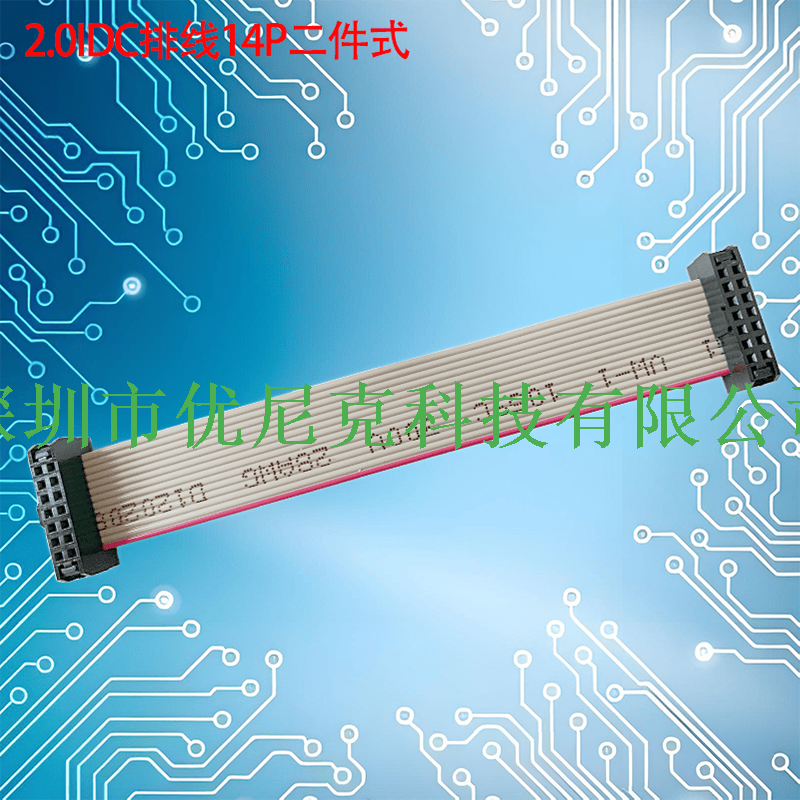

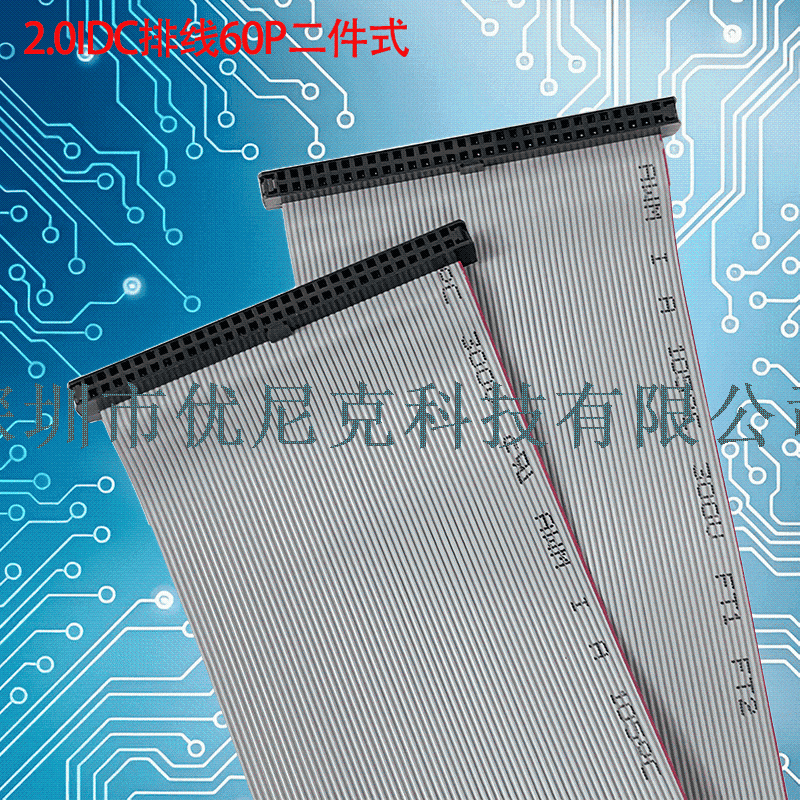

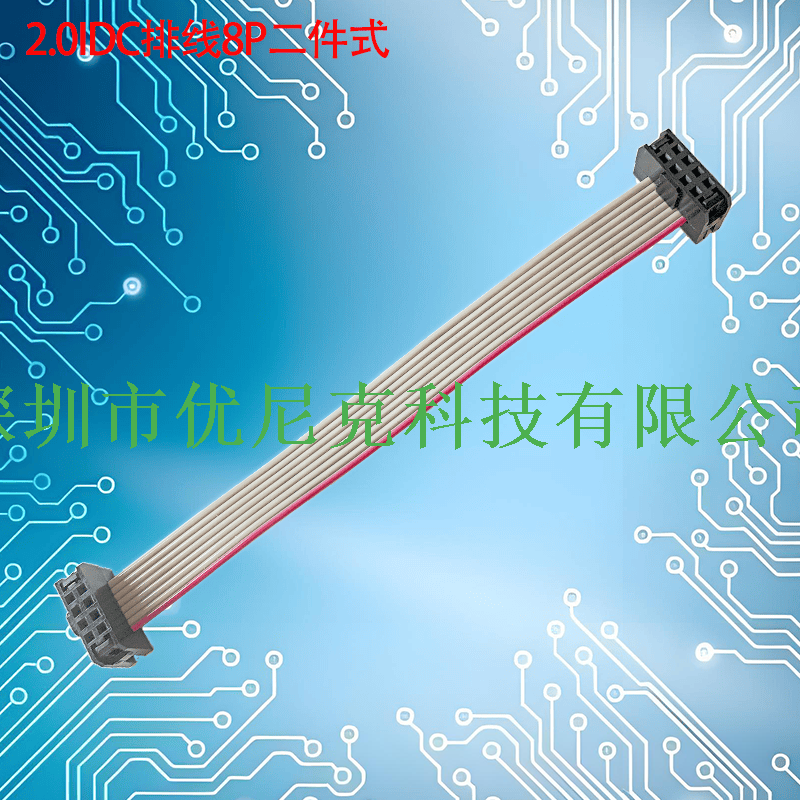

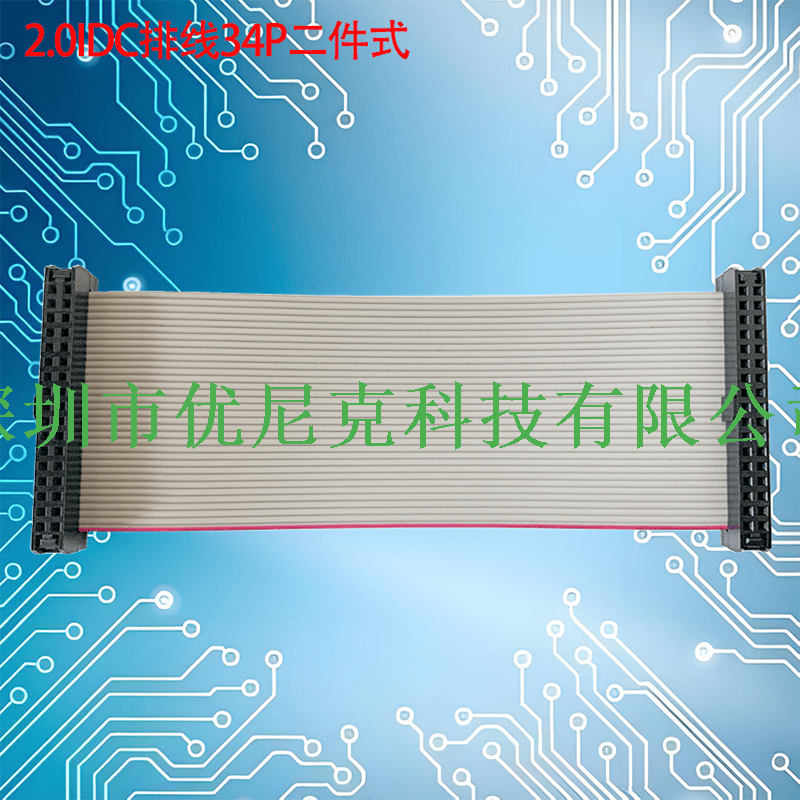

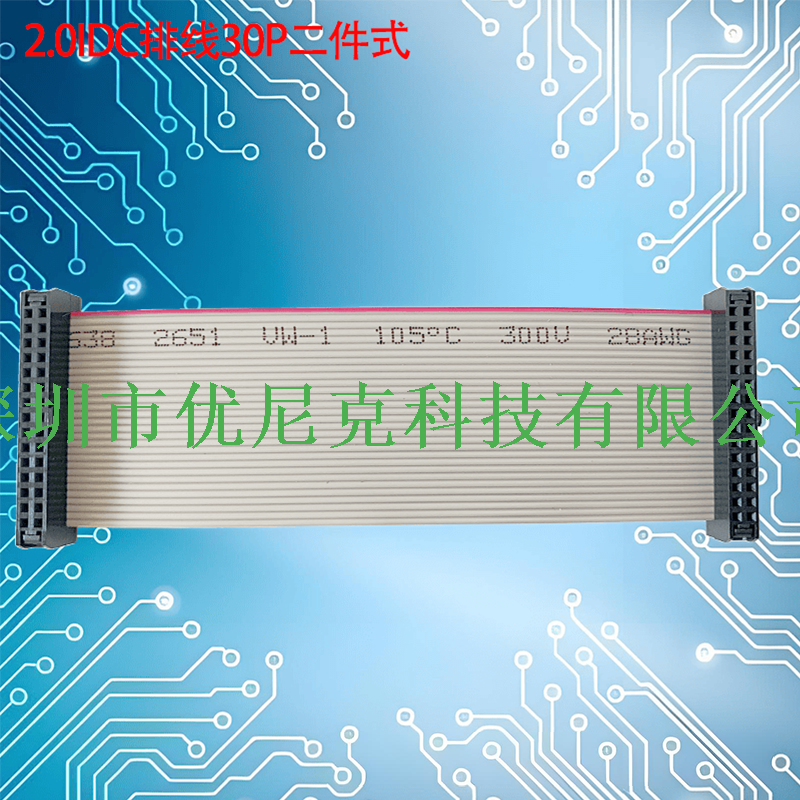

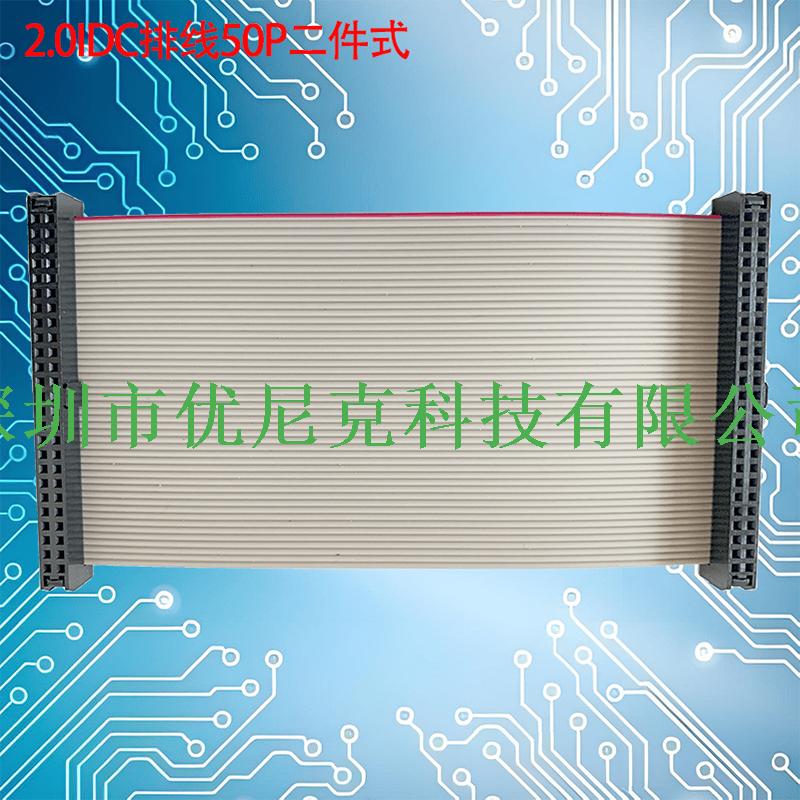

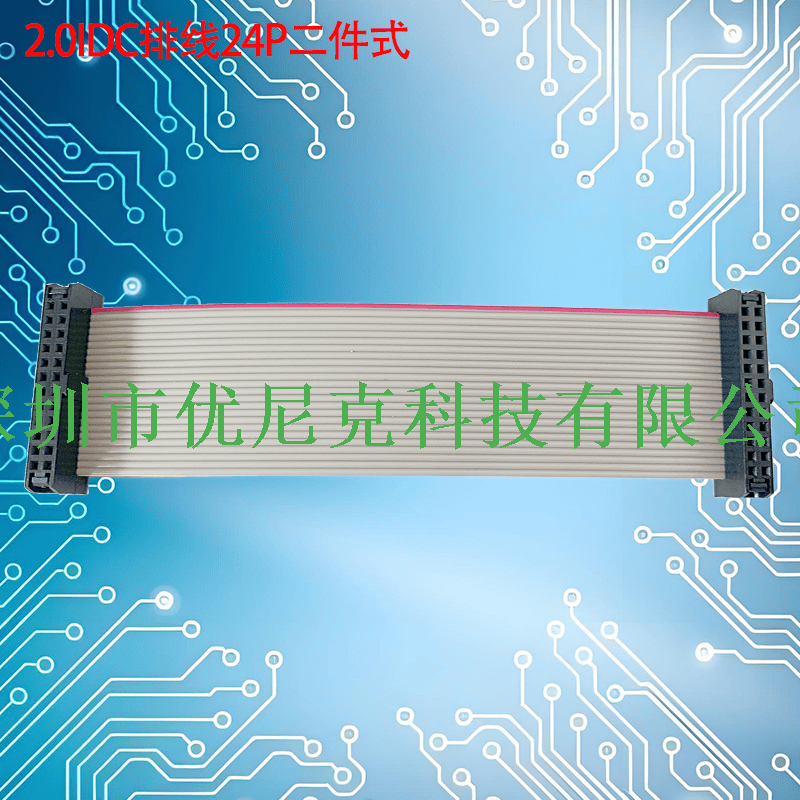

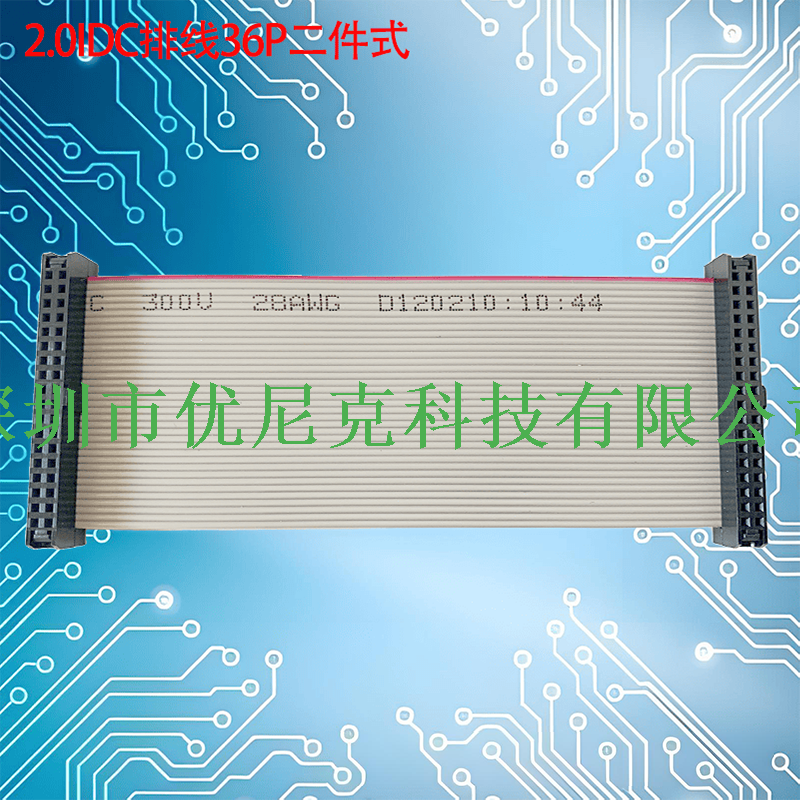

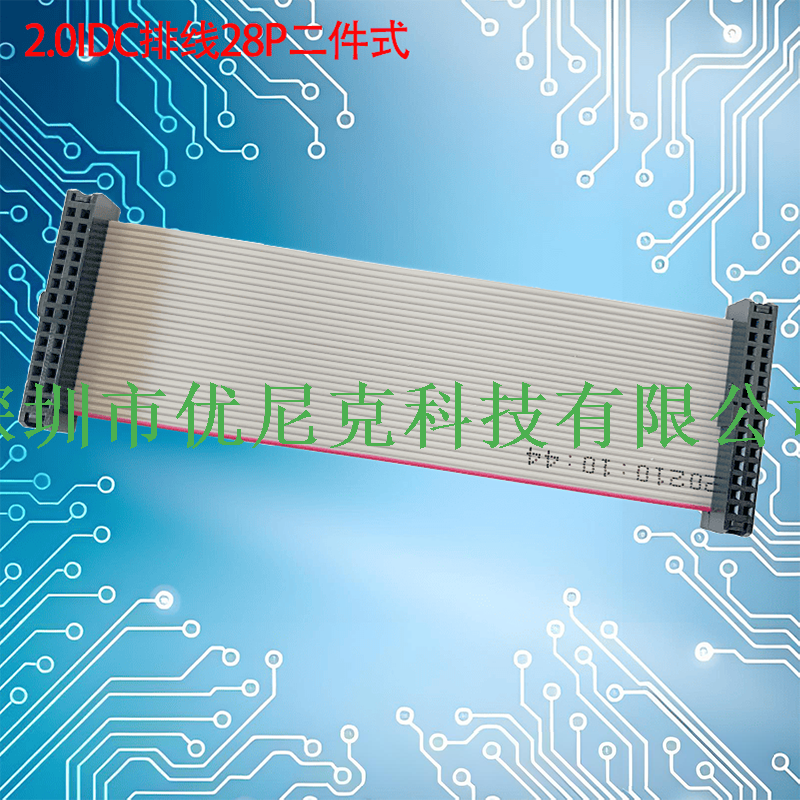

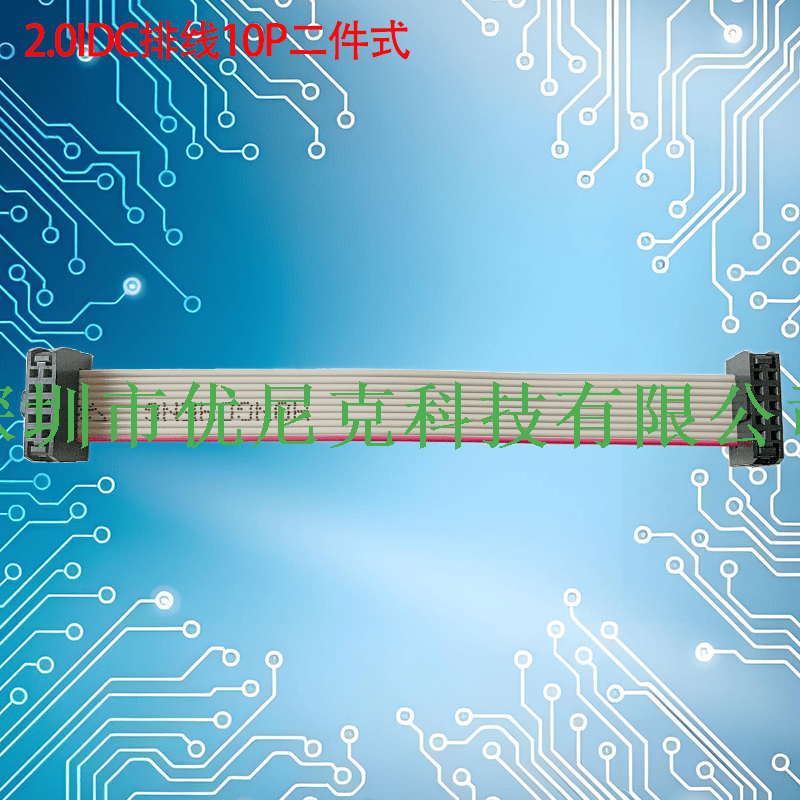

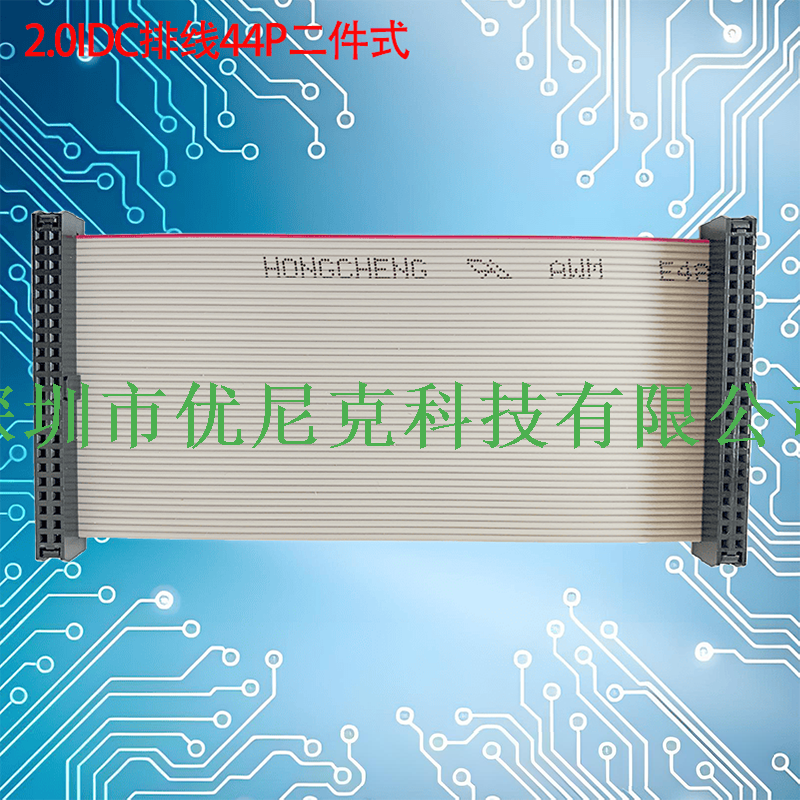

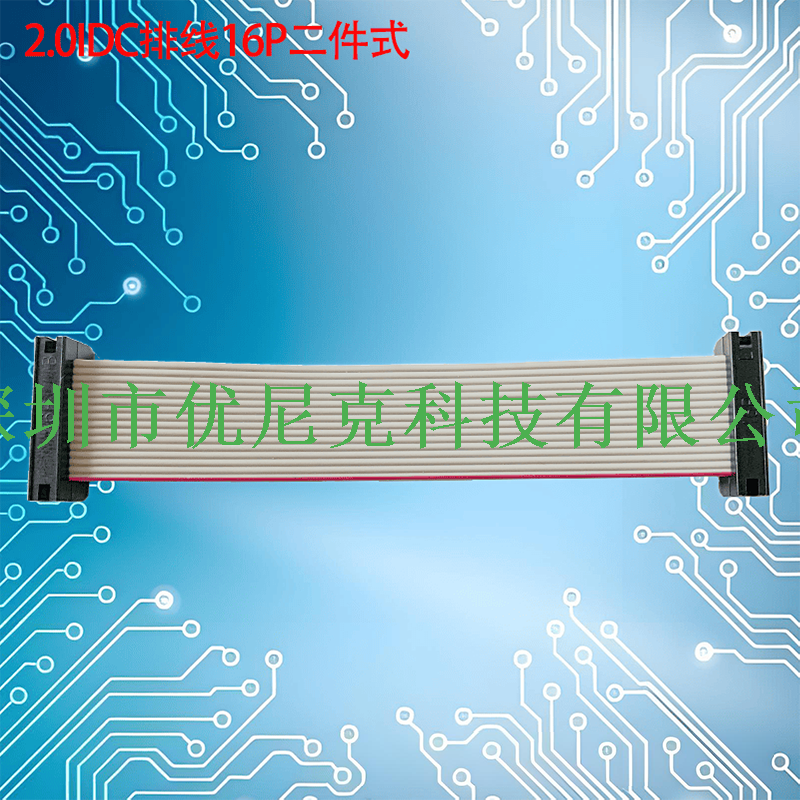

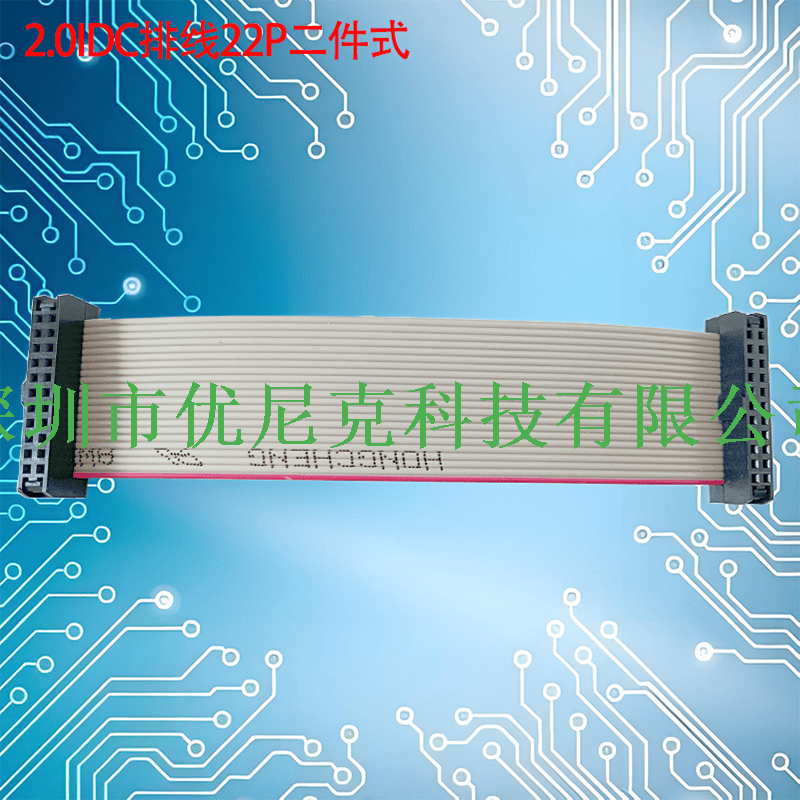

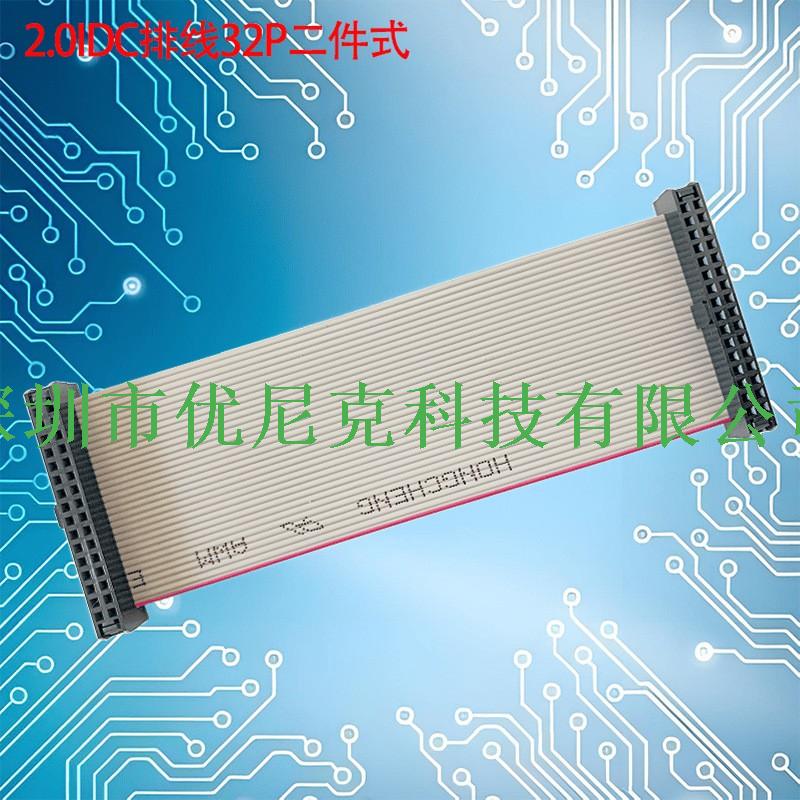

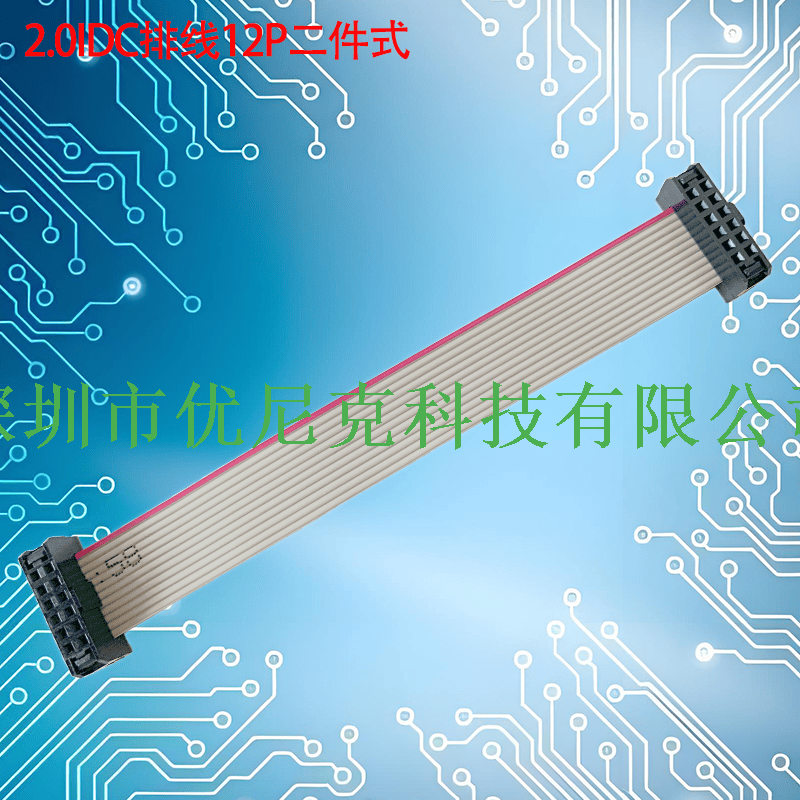

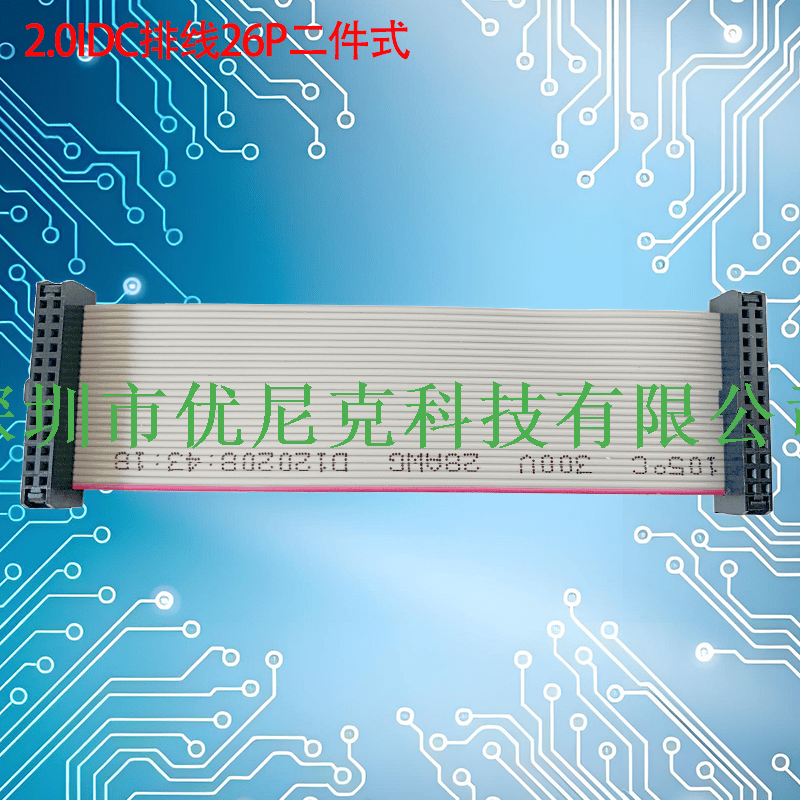

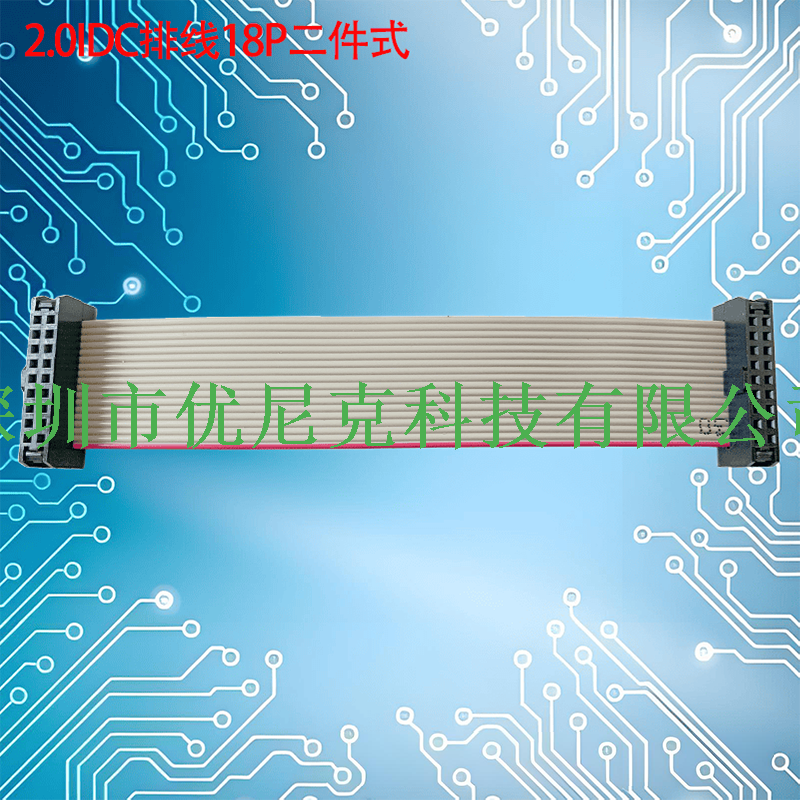

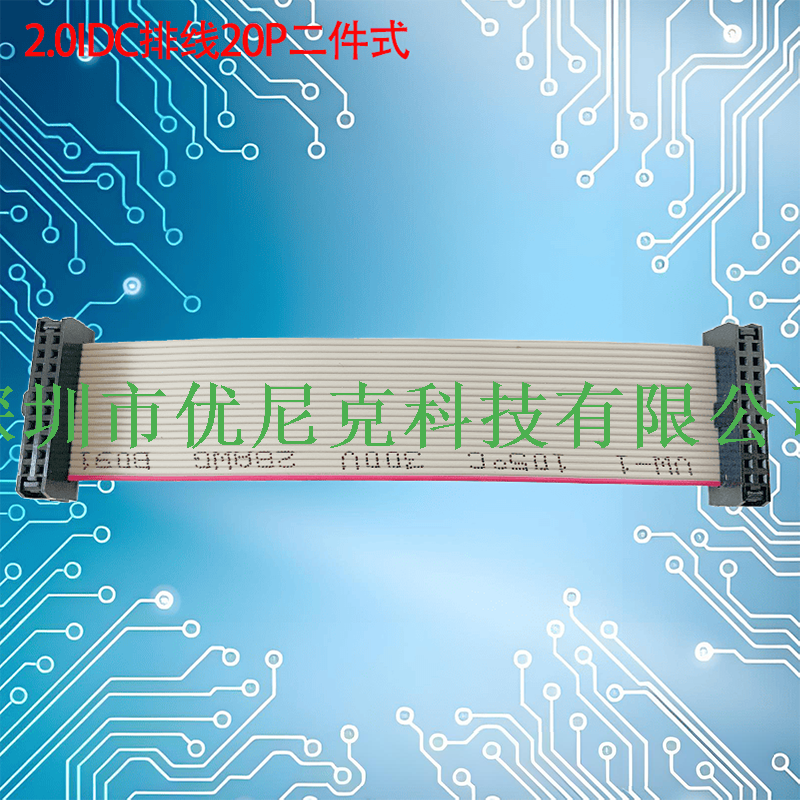

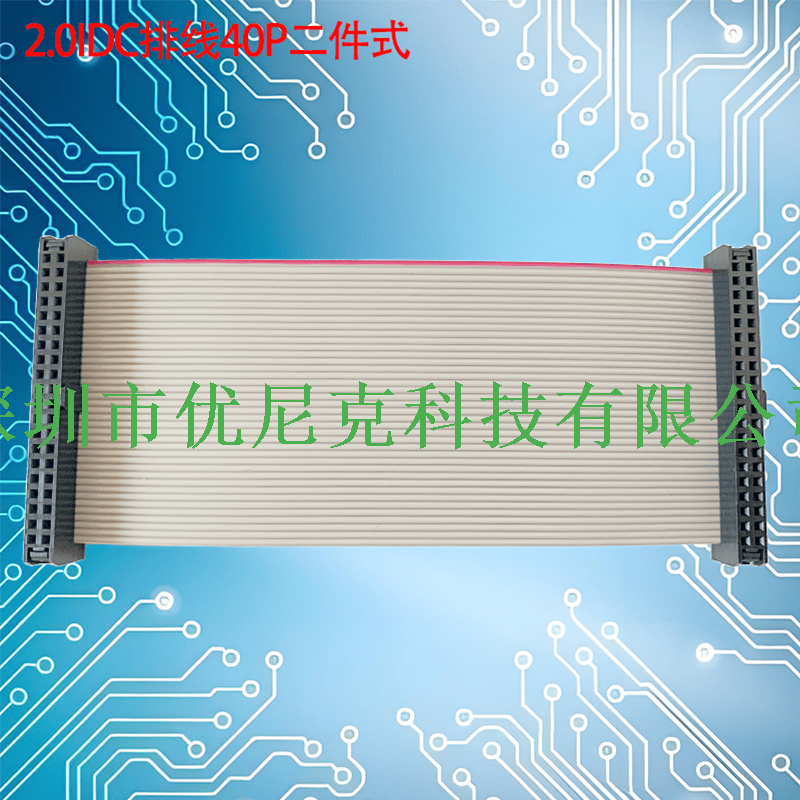

UNK-2.0-MFC6P-68P二件式灰排线
二维码
分享
产品概述

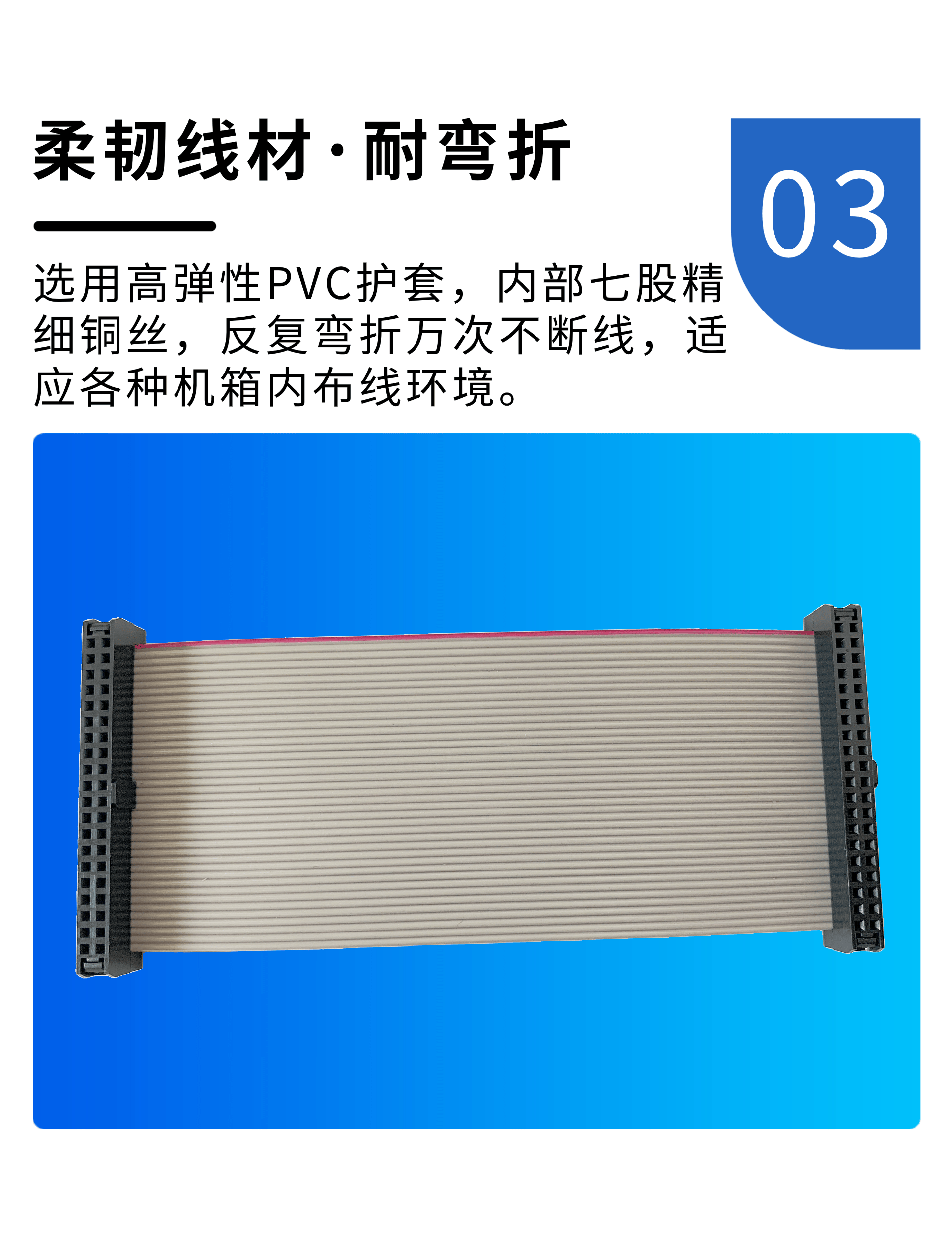

2.0mm间距IDC排线（Insulation Displacement Connector Ribbon Cable）是一种高效、可靠的线对板连接解决方案，广泛应用于PCB电路板与排线之间的信号传输与电气连接。产品采用绝缘刺破式连接技术（IDC），通过压接方式刺破排线绝缘层，使金属端子与内部导体形成稳定可靠的电气接触，无需剥线和焊接，兼具装配效率高、连接稳定、使用方便等特点。

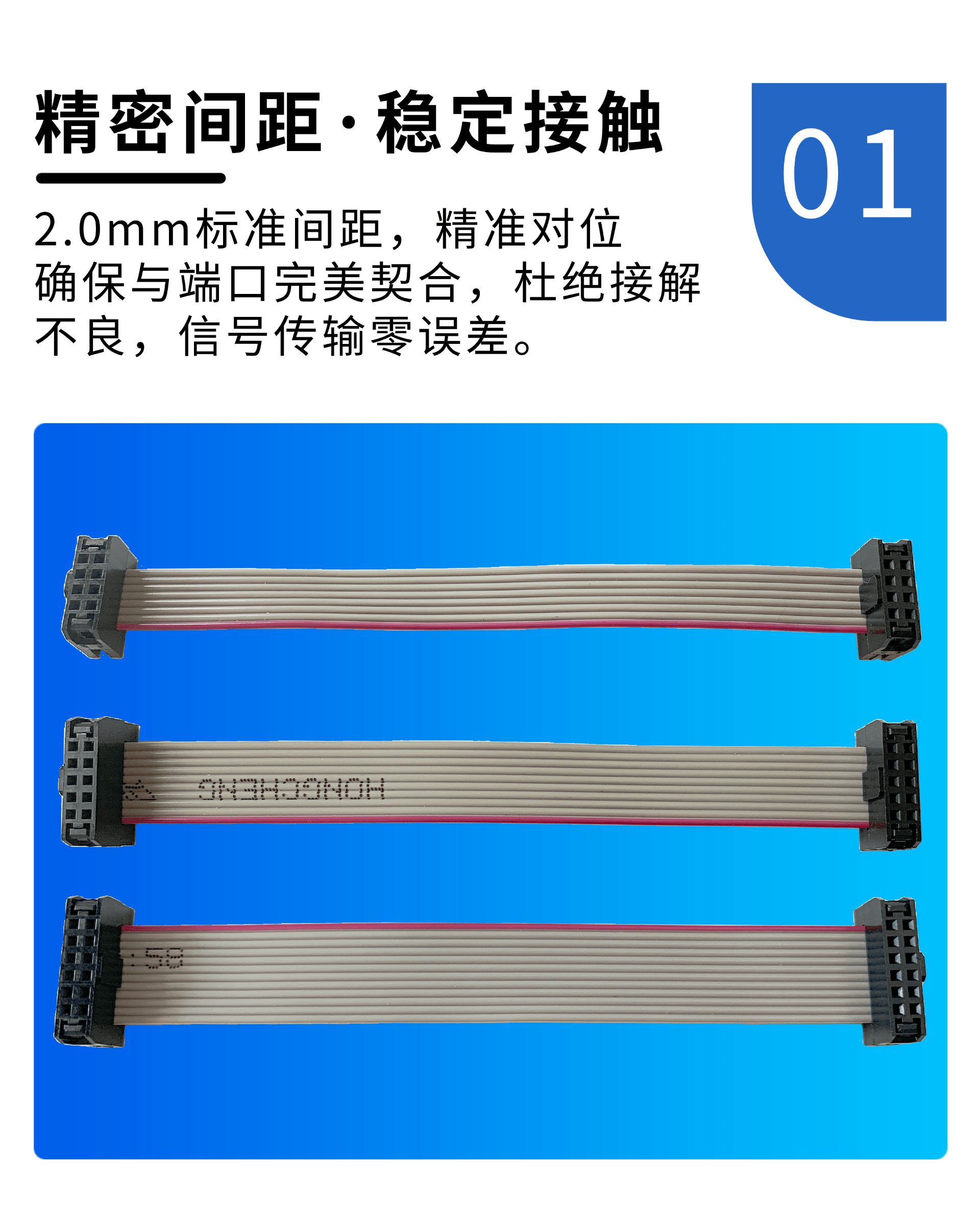

2.0mm的紧凑间距设计，在确保足够电气间隙的同时有效节省PCB空间，是兼顾性能与小型化需求的理想选择。
核心优势
快速安装，提升效率：IDC排线无需预先剥线或焊接，使用专用压接工具即可轻松完成安装，极大提升生产装配效率。
稳固可靠的电气连接：采用绝缘刺破式连接技术，确保金属端子与导体形成稳定接触，抵抗振动和冲击，保障信号传输的长期可靠性。
节省空间，布线整洁：扁平化设计使其适用于空间受限的电子设备内部，有效简化布线结构，告别传统线缆的凌乱。
高可靠性与一致性：预制排线确保导线间距和长度的高度一致性，有效减少信号延迟和串扰，保障稳定的信号传输效果。
成本效益显著：相比传统焊接或复杂连接方式，IDC排线能显著降低人工与材料成本，尤其适合大规模批量生产。
技术规格
项目 规格
间距 2.0mm（0.0787"）
导体规格 UL2651 28AWG
芯数 可根据需求提供多芯数选择
连接器类型 标准IDC连接器、直插式、弯角式等
排线类型 灰排线、红边灰排线等
线长 可根据客户需求定制
认证 符合UL、ROHS、REACH等环保及安全标准
2.0mm间距IDC排线（Insulation Displacement Connector Ribbon Cable）是一种高效、可靠的线对板连接解决方案，广泛应用于PCB电路板与排线之间的信号传输与电气连接。产品采用绝缘刺破式连接技术（IDC），通过压接方式刺破排线绝缘层，使金属端子与内部导体形成稳定可靠的电气接触，无需剥线和焊接，兼具装配效率高、连接稳定、使用方便等特点。
2.0mm的紧凑间距设计，在确保足够电气间隙的同时有效节省PCB空间，是兼顾性能与小型化需求的理想选择。
核心优势
快速安装，提升效率：IDC排线无需预先剥线或焊接，使用专用压接工具即可轻松完成安装，极大提升生产装配效率。
稳固可靠的电气连接：采用绝缘刺破式连接技术，确保金属端子与导体形成稳定接触，抵抗振动和冲击，保障信号传输的长期可靠性。
节省空间，布线整洁：扁平化设计使其适用于空间受限的电子设备内部，有效简化布线结构，告别传统线缆的凌乱。
高可靠性与一致性：预制排线确保导线间距和长度的高度一致性，有效减少信号延迟和串扰，保障稳定的信号传输效果。
成本效益显著：相比传统焊接或复杂连接方式，IDC排线能显著降低人工与材料成本，尤其适合大规模批量生产。
技术规格
项目 规格
间距 2.0mm（0.0787"）
导体规格 UL2651 28AWG
芯数 可根据需求提供多芯数选择
连接器类型 标准IDC连接器、直插式、弯角式等
排线类型 灰排线、红边灰排线等
线长 可根据客户需求定制
认证 符合UL、ROHS、REACH等环保及安全标准
产品详情核心参数工程图纸
1. 产品概述
本产品是深圳市优尼克科技有限公司自主研发生产的2.0mm间距IDC绝缘位移连接器压线头组件，适配2651系列等常规1.0mm间距扁平排线，支持免剥线刺破式端接工艺。2.0mm间距IDC排线连接器系统实现全方位机械对插兼容，适配通用性极强。
产品接口严格遵循行业2.0mm标准栅格尺寸设计，核心外形尺寸、端子排布、防呆凸点位置及盖板锁扣结构，均经三次元精密测量复刻校准，可与同系列配套插头、PCB板端连接器无干涉精准适配，具备插拔阻力小、对位精度高、连接稳定性强的核心特性。
兼容性声明：文中提及的MFC系列及 AMP-Latch、2.0mm GRACE INERTIA 等商标、型号及产品标识，均归对应权利方所有。深圳市优尼克科技有限公司与相关权利主体无任何授权、联名及合作关联，相关表述仅用于界定本品适配范围与互配尺寸依据，不代表原厂认可或认证。

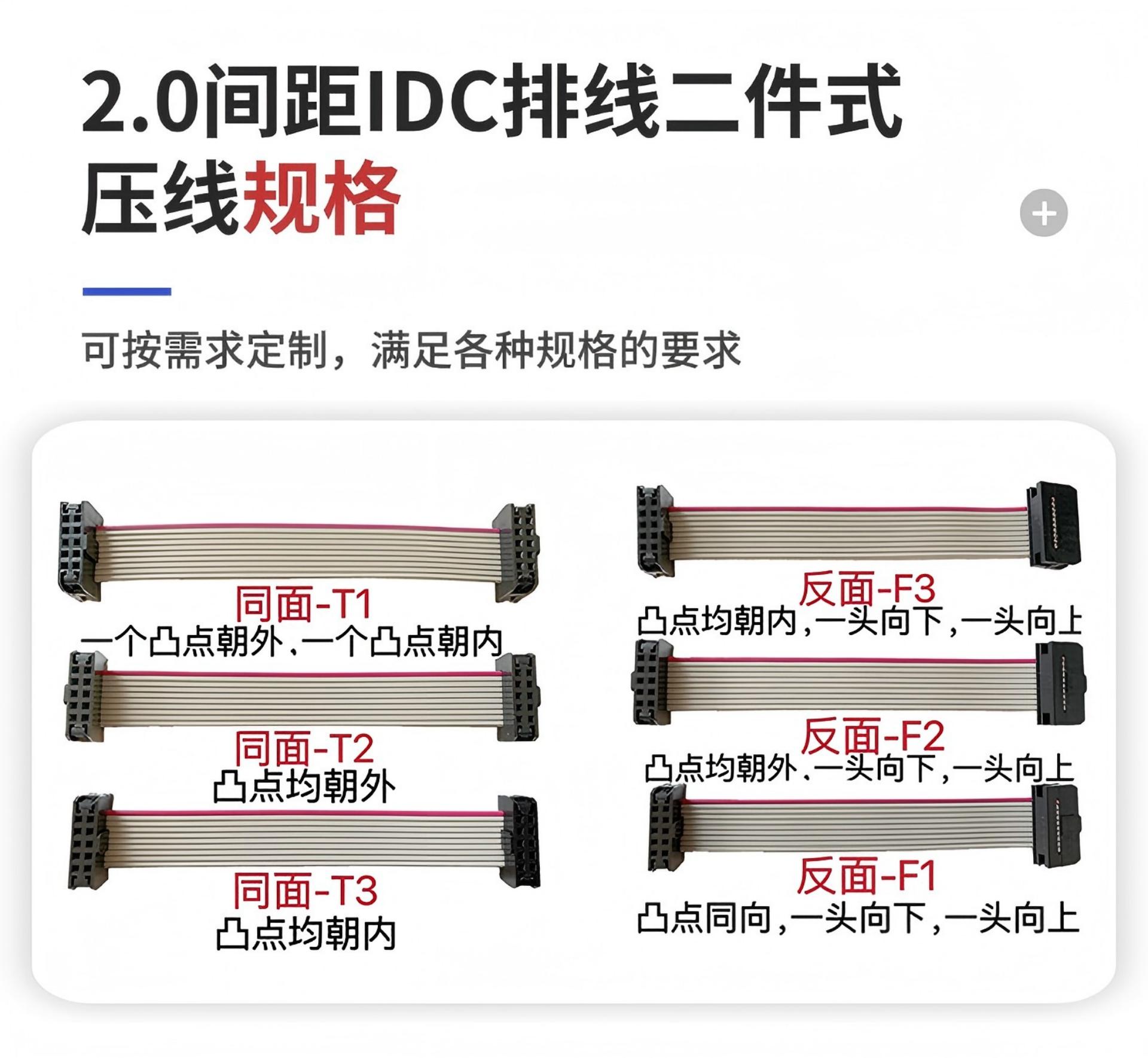

2. 结构形式与适配规格
2.1 产品结构分类及适用场景
结构类型 | 组件构成 | 适用场景及结构优势 |
|---|---|---|
二件式 | 主体 + 压盖 | 结构简洁、压接高效，适配消费电子、家电等大批量标准化快速压接生产场景，性价比突出 |
三件式 | 主体 + 中盖 + 反折盖 | 压紧受力均匀，排线包裹密封性更佳，抗振动、抗冲击性能优异，适配工业控制、车载电子等严苛工况环境 |
蝴蝶扣式 | 主体 + 压盖 + 蝴蝶扣（可旋转/卡扣式侧翼锁定臂） | 主体两侧搭载可旋转或一体式弹性锁定翼，形似蝴蝶展开结构，可与配对简牛、PCB板端锁扣精准啮合。具备二级锁定防护能力，插接后蝴蝶扣自动锁止啮合，可有效规避线束拉扯、设备振动引发的接头松脱、脱落问题，连接安全性更高 |
2.2 核心结构参数
主体配合面公差：关键对插配合外形尺寸公差严格控制在±0.10mm，保障高精度互配一致性
防呆设计：支持带凸点防呆、无防呆两种规格可选，凸点定位尺寸完全匹配MFC系列及TE同类产品适配标准，彻底杜绝错插、误插问题
2.3 排线兼容性
UL2651灰排线：适配26AWG、28AWG常规线规
扁平彩虹排线：适配1.0mm间距、导体规格匹配的标准线材
2.4 压接工艺要求
推荐采用专用气动或手动刺破式压接工具完成装配作业。标准压接成品要求：线缆绝缘层被完整、均匀刺破，导体与端子刀口形成充分贴合的可靠电气接触，无导体损伤、挤压变形、线材溢出等不良缺陷。
3. 材质配置与阻燃等级
部件名称 | 材质规格 | 参数备注 |
|---|---|---|
主体、中盖、压盖、反折盖 | PBT+30%GF玻璃纤维增强材质 | 有效保障产品长期尺寸稳定性与耐高温性能，不易形变、耐用性强 |
整体阻燃等级 | UL94 V-0 | 全系列产品达标，阻燃安全性能优异 |
端子基材 | 青铜、磷青铜（C5191/C5210） | 可根据客户订单需求灵活选配，兼顾导电性能与结构弹性 |

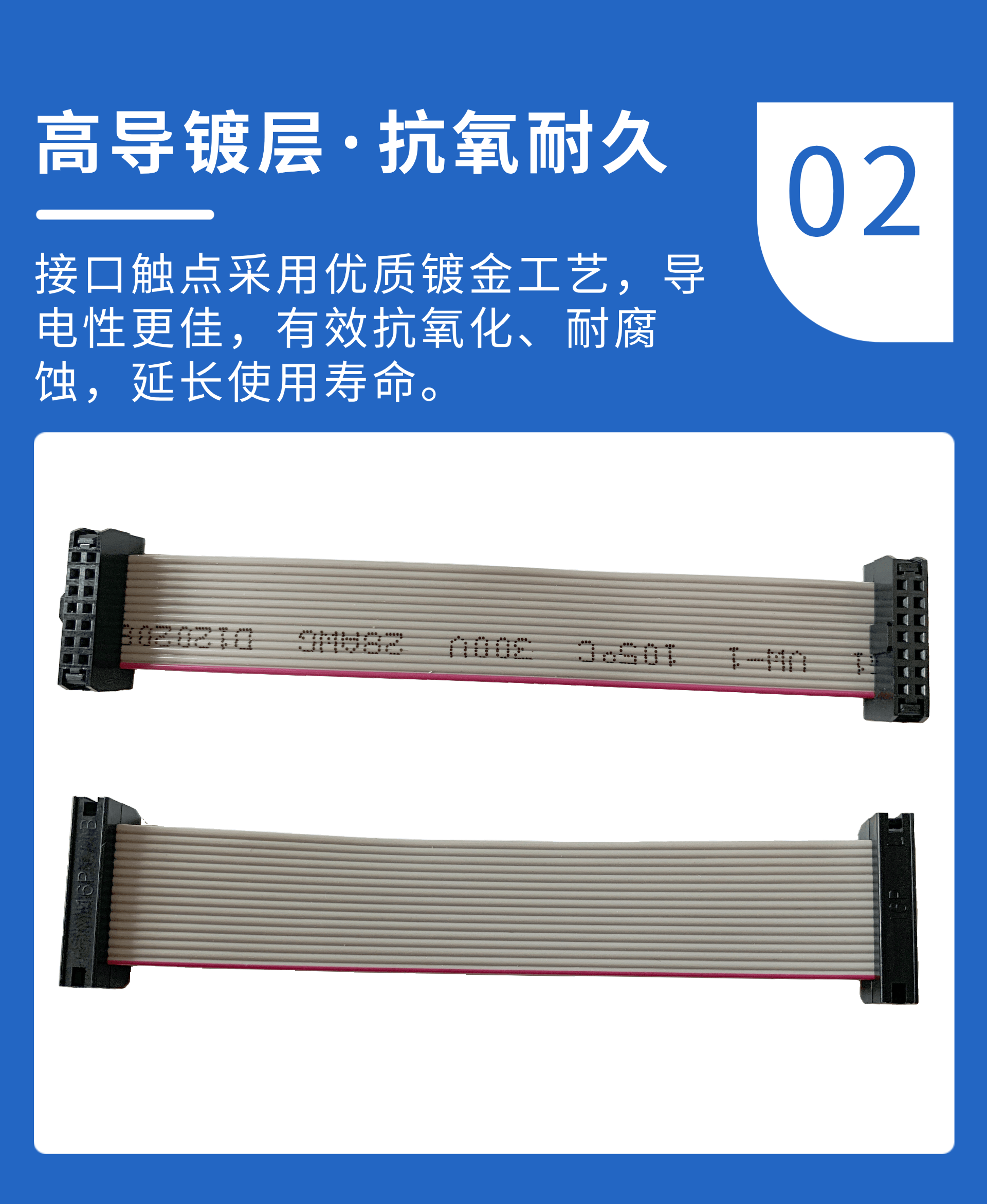

端子接触区电镀 | 镀金（1~30μinch）、镀锡、镀镍可选 | 按需定制，适配常规环境、高腐蚀环境、高插拔频次等不同应用场景 |
端子焊接区（如有） | 镀锡、镀雾锡 | 强效抗氧化，保障焊接均匀性与成品高良率 |
4. 电气性能参数
测试环境：温度20±5℃，以下参数均为产品标称额定值
性能参数 | 测试条件/执行标准 | 规格数值 |
|---|---|---|
额定电流 | 单端子持续通电工况 | 1.0A |
额定电压 | AC有效值 | 250V |
耐压强度 | AC 500V、持续1分钟，漏电流≤1mA | 无击穿、无闪络现象 |
绝缘电阻 | DC 500V，相邻导体间测试 | ≥1000 MΩ |
接触电阻 | 干回路、20mV、10mA（兼容EIA-364-23行业标准） | 初始值≤20 mΩ |
温升性能 | 额定电流持续通电工况 | ≤30°C |
5. 机械与环境可靠性性能
测试项目 | 测试条件与方法 | 性能判定标准 |
|---|---|---|
插入力 | 匹配标准对插连接器，插拔速率25.4mm/min | 单回路初始最大插入力≤3.5N |
拔出力 | 同上测试条件 | 单回路拔出力≥0.3N |
端子保持力 | 测试主体对端子的固定锁紧能力 | ≥0.5N，无端子松动、脱落 |
盖板锁止力 | 压盖完全闭合自锁状态测试 | 二件式≥15N；三件式≥20N |
工作温度范围 | 设备长期连续工作环境 | -40℃ ～ +105℃ |
湿热循环测试 | 遵循IEC 60068-2-30标准，55℃/95%RH，24h×2循环测试 | 绝缘电阻≥100MΩ，产品无腐蚀、无功能异常 |
盐雾测试 | 5%NaCl溶液、35℃环境，持续48h（镀金端子款） | 无红锈、无明显腐蚀损伤 |
振动测试 | 10-55Hz、振幅1.5mm，X/Y/Z三轴各持续测试2h | 接触电阻波动≤5mΩ，无1μs以上信号瞬断 |
机械寿命 | 与标准对插件往复插拔30次 | 接触电阻≤30mΩ，外观无影响使用的功能性损伤 |
6. PIN位规格与排布
产品采用双排2.0mm×2.0mm标准针位布局（2×N结构，N为单排引脚数），标准PIN位全覆盖：6P、8P、10P、12P、14P、16P、18P、20P、22P、24P、26P、28P、30P、34P、40P、44P、50P、56P。
定制说明：32P、36P、48P等非标PIN位规格，支持小批量定制，模具可快速切换，可精准匹配各类非标项目需求。
7. 质量控制与检验标准
优尼克科技严格遵循内部企业标准《IDC刺破式连接器检验规范（Q/WN-202X）》，建立进料、制程、成品全流程闭环质控体系，全方位保障产品品质一致性与长期可靠性。
7.1 进料检验
对PBT+30%GF原料开展DSC熔点性能检测；端子尺寸采用高精度投影仪全检管控；端子镀层厚度采用XRF设备抽样检测，从源头杜绝原材料品质异常。
7.2 制程管控
注塑工序全程通过SPC系统监控温度、压力核心参数，稳定制程工艺；冲压端子平面度严格管控在0.05mm以内；自动化组装生产线每200件开展一次插拔力抽样检测，实时把控产品装配精度。
7.3 成品出厂批次检测
外观检测：30倍显微镜精细化检视，无毛刺、缺料、变形等缺陷，端子共面度≤0.1mm
电性能抽检：每批次抽样检测接触电阻、绝缘电阻、耐压强度核心电气指标
适配性验证：MFC标准对插样件开展配合间隙、插拔力实测验证，确保兼容适配无误
8. 合规性标准
环保合规：完全符合RoHS 2.0（2011/65/EU）环保指令标准
物质管控：满足REACH法规SVHC管控要求，符合0.1%通报义务规范
卤素要求：常规产品未刻意添加卤素物质；受PBT基材特性影响存在微量溴元素，可根据客户严苛无卤需求定制专属版本
9. 机械兼容性实测验证
优尼克工程实验室通过三坐标精密尺寸测量+实物对插实测双重验证，完成本品与MFC系列、TE系列同类产品的兼容性对标，核心配合尺寸实测数据如下，产品适配性能与原厂等效对标。
配合特征 | 优尼克产品实测尺寸 | MFC同类产品参考值 | TE同类产品参考值 | 适配结论 |
|---|---|---|---|---|
PIN中心拼距 | 2.00±0.03mm | 2.00±0.04mm | 2.00±0.04mm | 完全兼容 |
端子排距 | 2.00±0.03mm | 2.00±0.05mm | 2.00±0.05mm | 完全兼容 |
防呆凸点位置（距基准边） | 2.50±0.05mm | 2.52mm | 2.50mm | 无装配干涉 |
主体插入端厚度 | 1.90±0.05mm | 1.88-1.95mm | 1.89-1.94mm | 精准适配 |
压盖锁紧力（闭合状态） | 18-25N | 16-28N | 15-25N | 性能等效 |
备注：以上数据均为优尼克实验室实测样本数据，市面不同批次MFC、TE原厂产品可能存在轻微公差差异，建议新项目首次导入前开展小批量对插验证，确保适配效果最优。
10. 订货信息与定制服务
10.1 订货代码说明
订货代码 | 参数说明 |
|---|---|
UNK-IDC-20M-2.0-XXP-A2 | XX为针位数；A2代表二件式、带防呆结构 |
UNK-IDC-20M-2.0-XXP-A3 | XX为针位数；A3代表三件式、带防呆结构 |
10.2 产品服务支持
常规标准PIN位规格支持现货供应，24小时快速响应交付
支持非标PIN位、特殊电镀厚度、专属排线匹配、定制外观颜色等个性化定制服务
可提供全套2.0mm间距IDC线束一体化配套服务，涵盖排线裁切、精准压接、导通全检、成品组装全流程工序
出品单位：深圳市优尼克科技有限公司
文档版本：V2.0 / 2026.06
如需获取详细2D/3D图纸、完整样品测试报告及批量采购报价，可直接联系公司技术销售窗口咨询。
