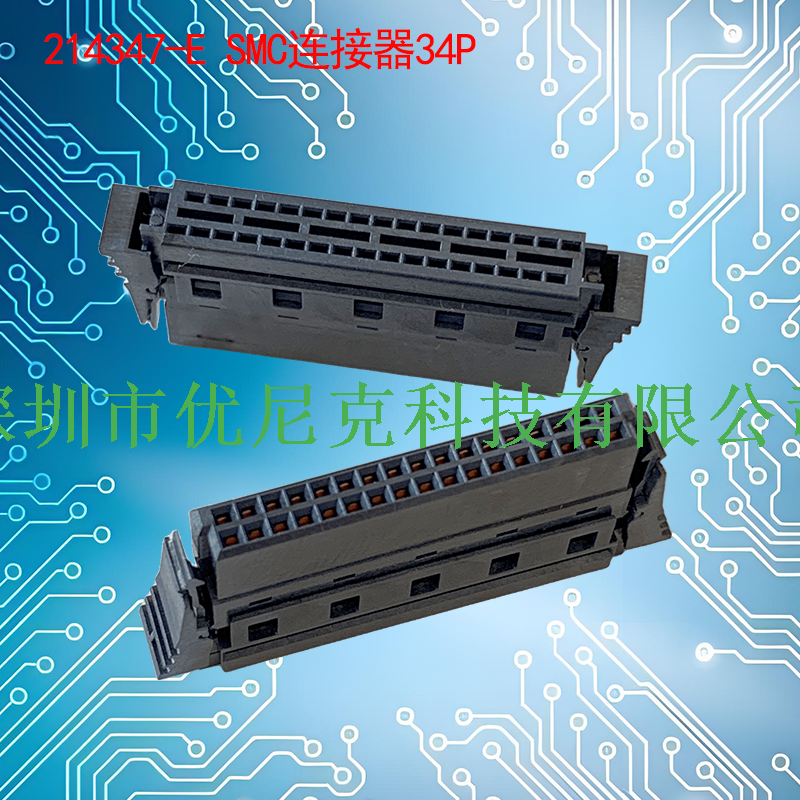

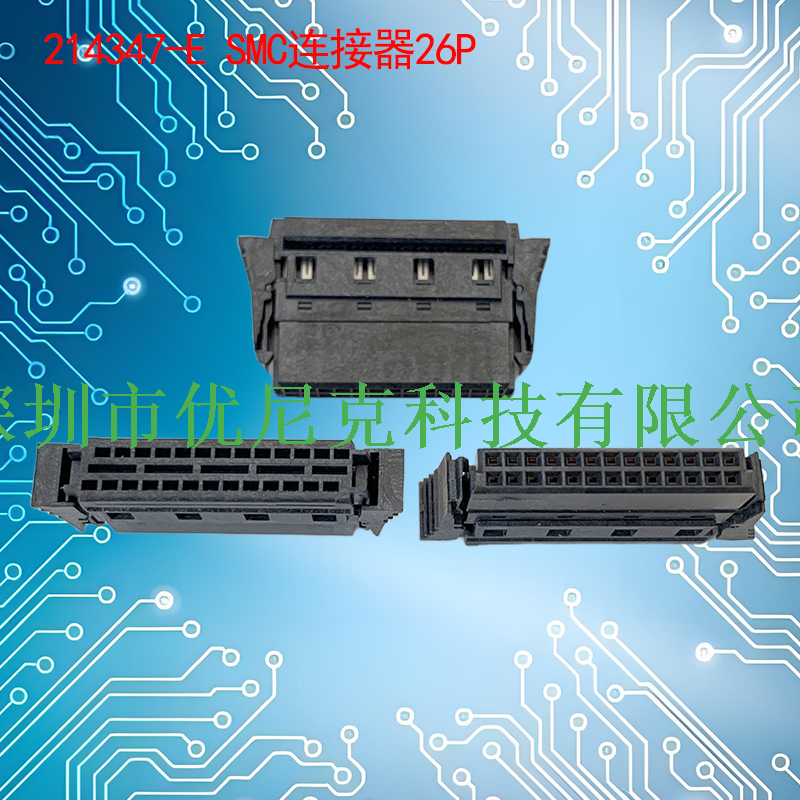

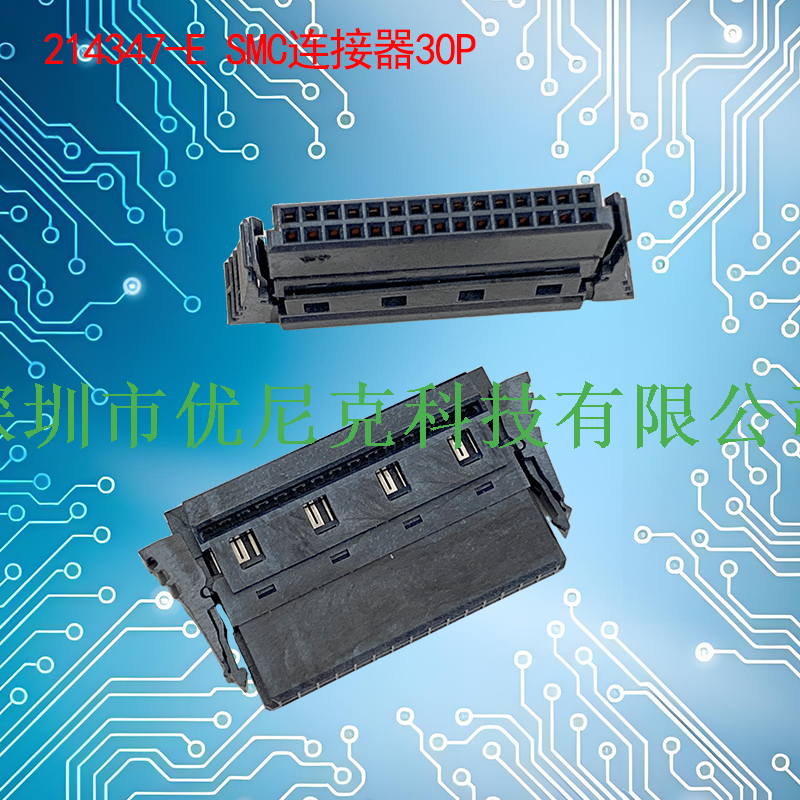

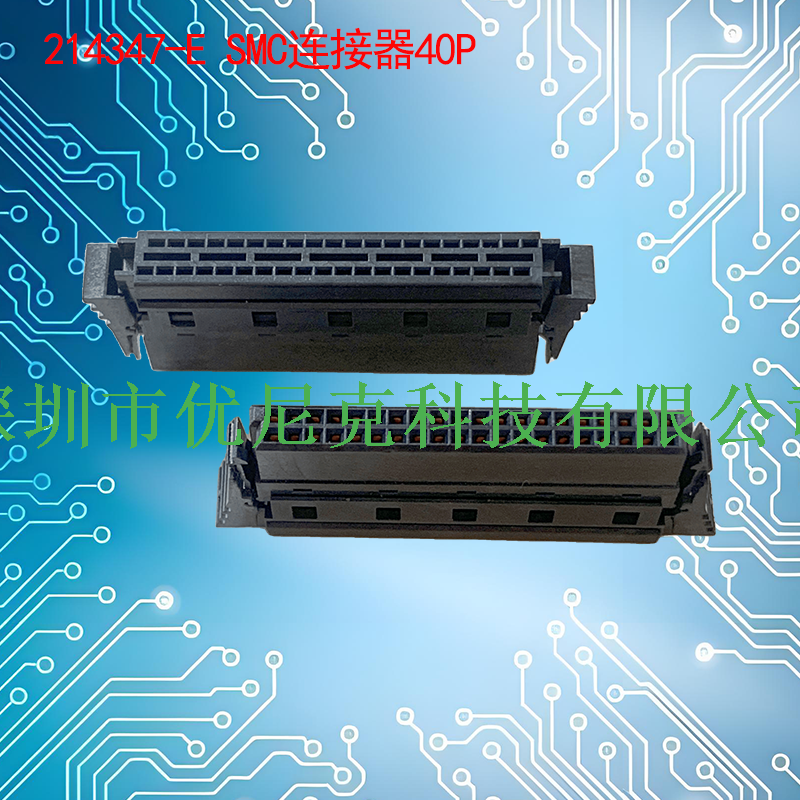

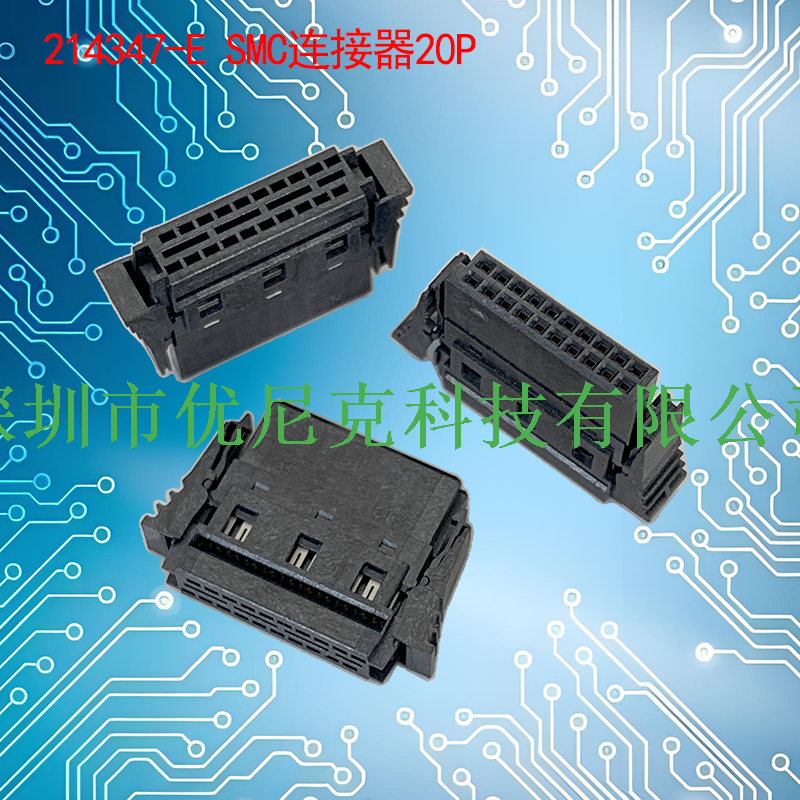

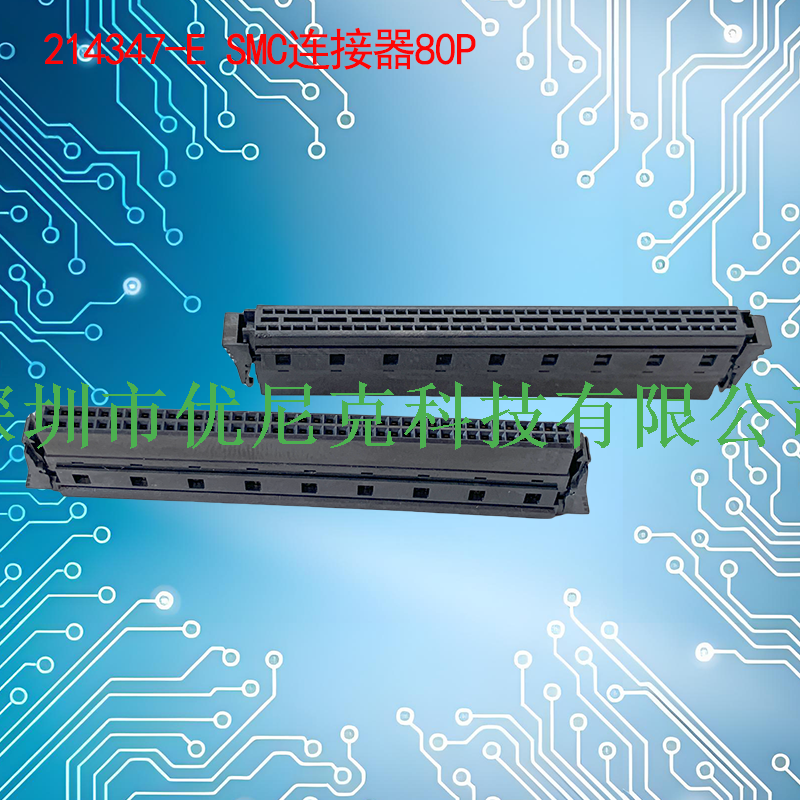

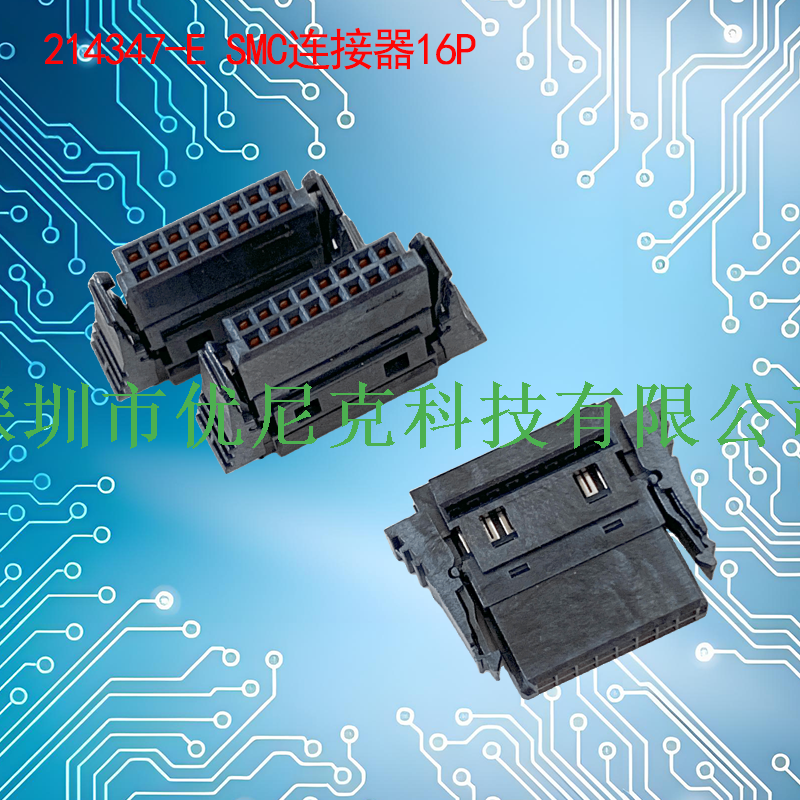

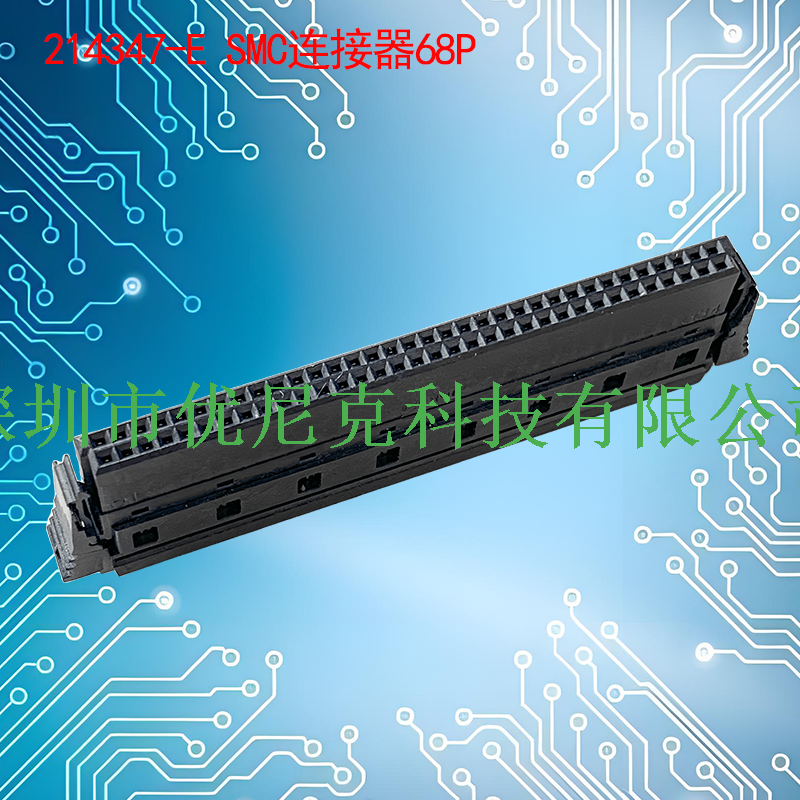

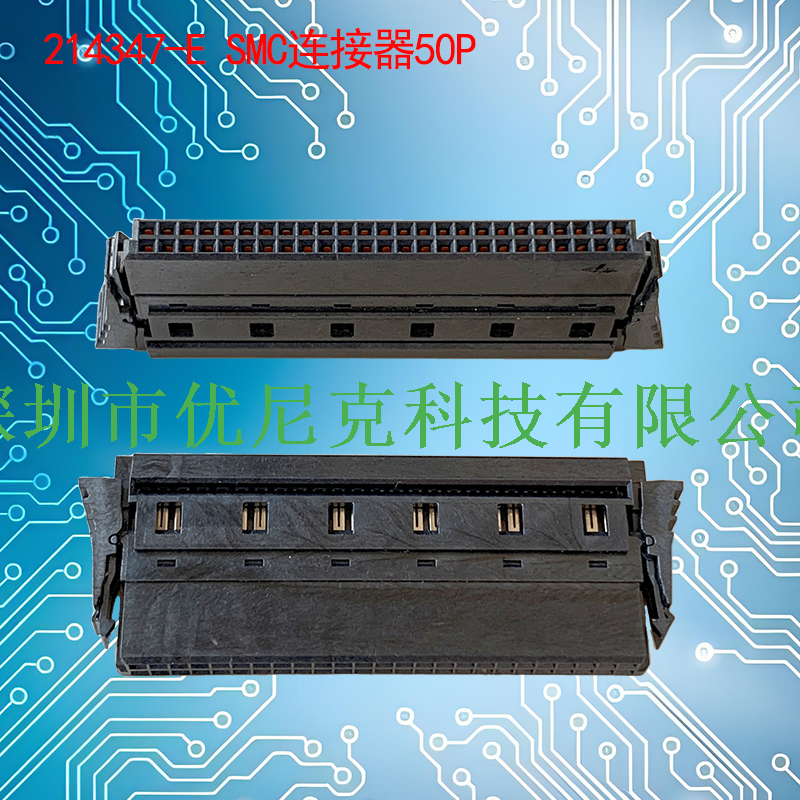

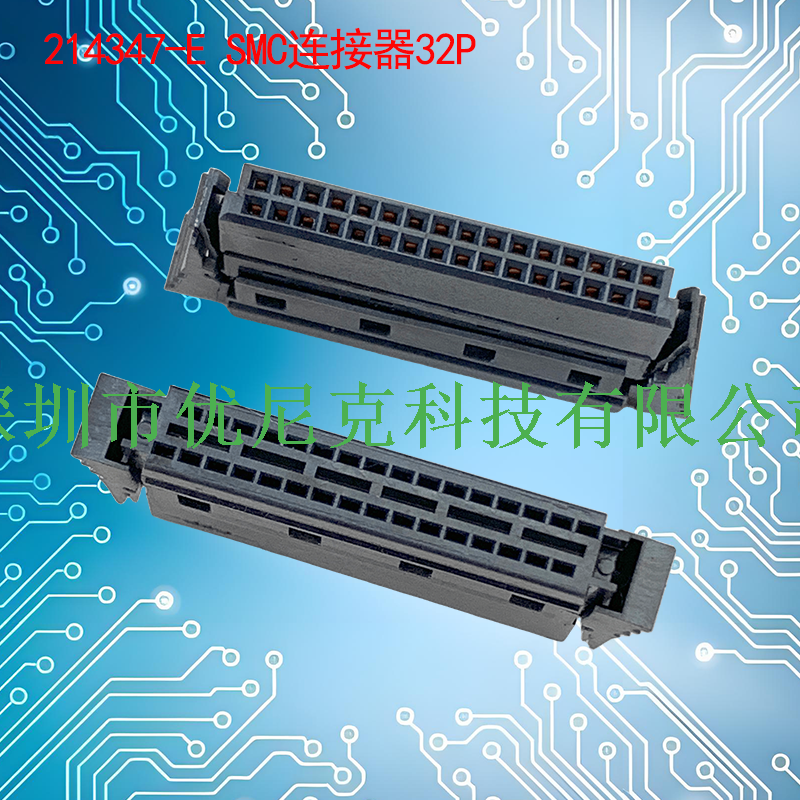

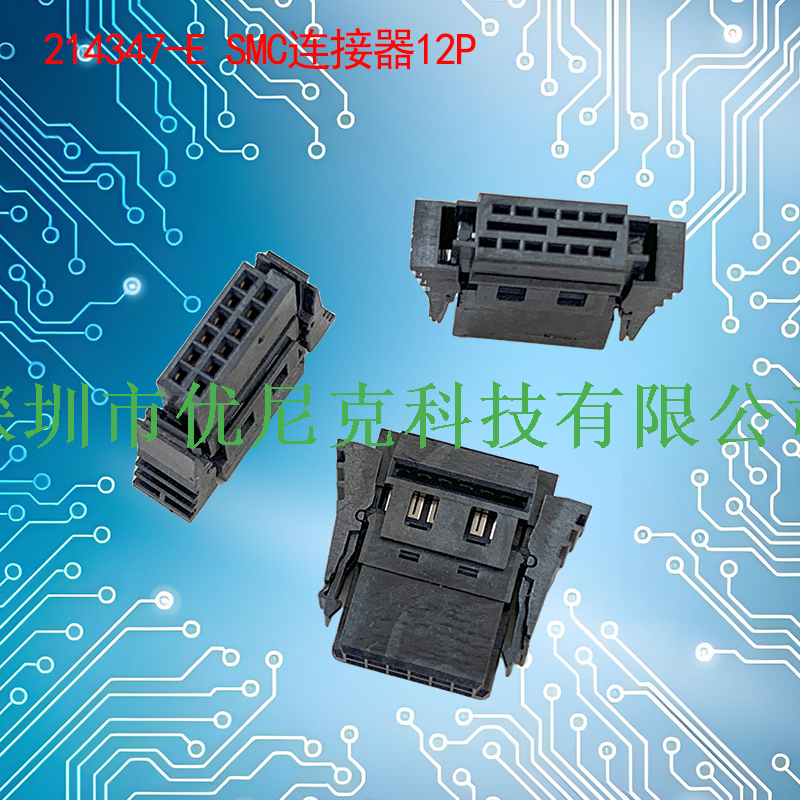

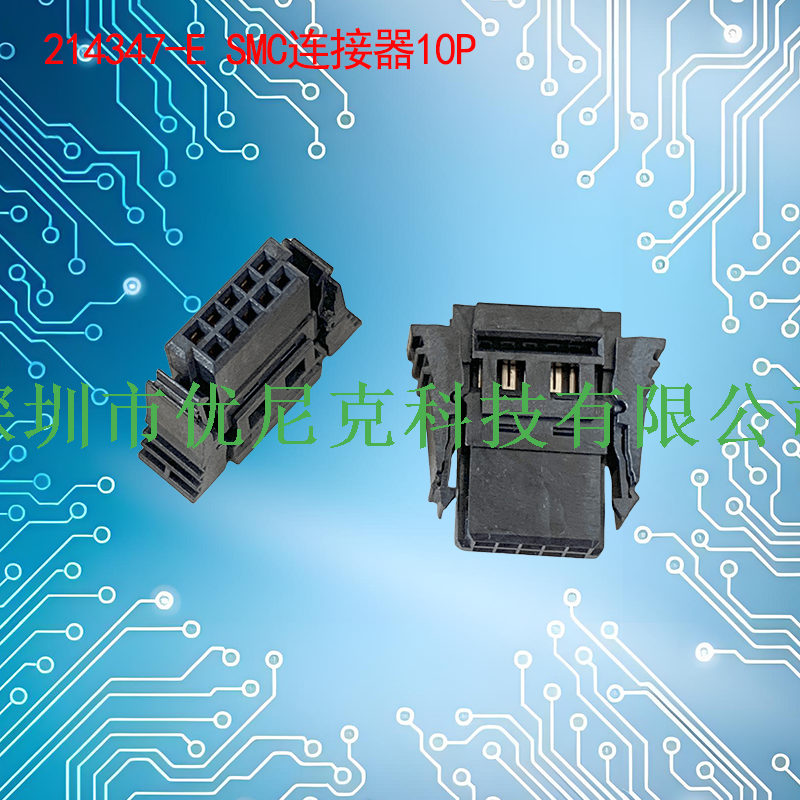

UNK-1.27-214347-E SMC连接器10P-100P
二维码
分享
产品概述
SMC连接器（Small Multiple Connector / 小型多功能连接器）是一款高性能、高可靠性的微型连接解决方案，广泛应用于工业自动化、通信设备及仪器仪表等领域。SMC连接器主要分为两大类别：1.27mm间距板对板/线对板连接器与射频同轴连接器，分别满足信号传输与射频连接的不同需求。
一、1.27mm间距SMC连接器（板对板/线对板）
1.27mm间距SMC连接器是广受好评的DIN连接器的小型化版本，提供12至80针多种规格。产品提供直式、弯角式公型/母型端子板等多种外形，通过不同高度的公母端子板组合，可实现灵活的板对板间距配置。同时支持线对板解决方案，满足多样化装配需求。
核心特性：
高密度紧凑设计：1.27mm精密间距，显著节省PCB空间
高速信号传输：数据速率高达3 Gbit/s，触点设计提供连续阻抗剖面
超可靠触点：双梁母端子设计（双光束接触），确保卓越的接触可靠性
镀金接触件：有效提升耐腐蚀性与信号传输可靠性
宽工作温度范围：-55°C至+125°C，适应各种严苛环境
高载流能力：每触点可传输高达1.7A电流
坚固耐用：抗振动、抗冲击，适用于工业级应用
支持多种端接方式：SMT、Pressfit、IDC等
可全自动加工：适合大规模自动化生产
二、SMC射频同轴连接器
SMC射频连接器是一种超小型螺口式射频连接器，开发于20世纪60年代，旨在满足用户对比SMA更小的螺口式连接器的需求。产品符合IEC 60169-9、CECC 22140及MIL-PRF-39012等国际标准。
核心特性：
频率范围：DC至10 GHz
特性阻抗：50Ω（恒定）
螺纹耦合接口：提供抗震连接，适用于半永久性连接场景
三件式设计：连接器主体预组装，使用同一工具端接中心导体与编织层
轻量化设计：适用于空间关键型应用
宽温度范围：-40°C至+105°C
高插拔寿命：超过500次插拔循环
兼容多种同轴电缆：支持RG 174、188A、316等微型同轴电缆尺寸
低噪声等级，PTFE电介质
SMC连接器（Small Multiple Connector / 小型多功能连接器）是一款高性能、高可靠性的微型连接解决方案，广泛应用于工业自动化、通信设备及仪器仪表等领域。SMC连接器主要分为两大类别：1.27mm间距板对板/线对板连接器与射频同轴连接器，分别满足信号传输与射频连接的不同需求。
一、1.27mm间距SMC连接器（板对板/线对板）
1.27mm间距SMC连接器是广受好评的DIN连接器的小型化版本，提供12至80针多种规格。产品提供直式、弯角式公型/母型端子板等多种外形，通过不同高度的公母端子板组合，可实现灵活的板对板间距配置。同时支持线对板解决方案，满足多样化装配需求。
核心特性：
高密度紧凑设计：1.27mm精密间距，显著节省PCB空间
高速信号传输：数据速率高达3 Gbit/s，触点设计提供连续阻抗剖面
超可靠触点：双梁母端子设计（双光束接触），确保卓越的接触可靠性
镀金接触件：有效提升耐腐蚀性与信号传输可靠性
宽工作温度范围：-55°C至+125°C，适应各种严苛环境
高载流能力：每触点可传输高达1.7A电流
坚固耐用：抗振动、抗冲击，适用于工业级应用
支持多种端接方式：SMT、Pressfit、IDC等
可全自动加工：适合大规模自动化生产
二、SMC射频同轴连接器
SMC射频连接器是一种超小型螺口式射频连接器，开发于20世纪60年代，旨在满足用户对比SMA更小的螺口式连接器的需求。产品符合IEC 60169-9、CECC 22140及MIL-PRF-39012等国际标准。
核心特性：
频率范围：DC至10 GHz
特性阻抗：50Ω（恒定）
螺纹耦合接口：提供抗震连接，适用于半永久性连接场景
三件式设计：连接器主体预组装，使用同一工具端接中心导体与编织层
轻量化设计：适用于空间关键型应用
宽温度范围：-40°C至+105°C
高插拔寿命：超过500次插拔循环
兼容多种同轴电缆：支持RG 174、188A、316等微型同轴电缆尺寸
低噪声等级，PTFE电介质

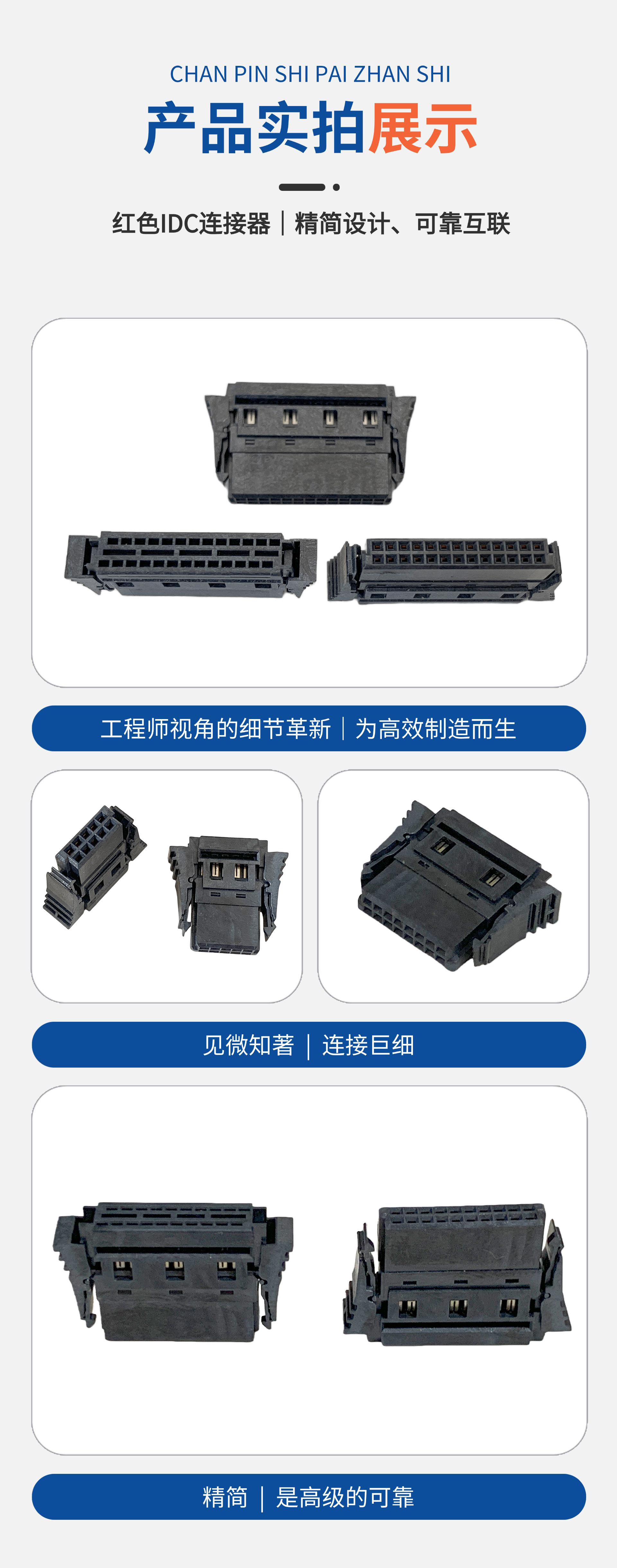

产品详情核心参数工程图纸

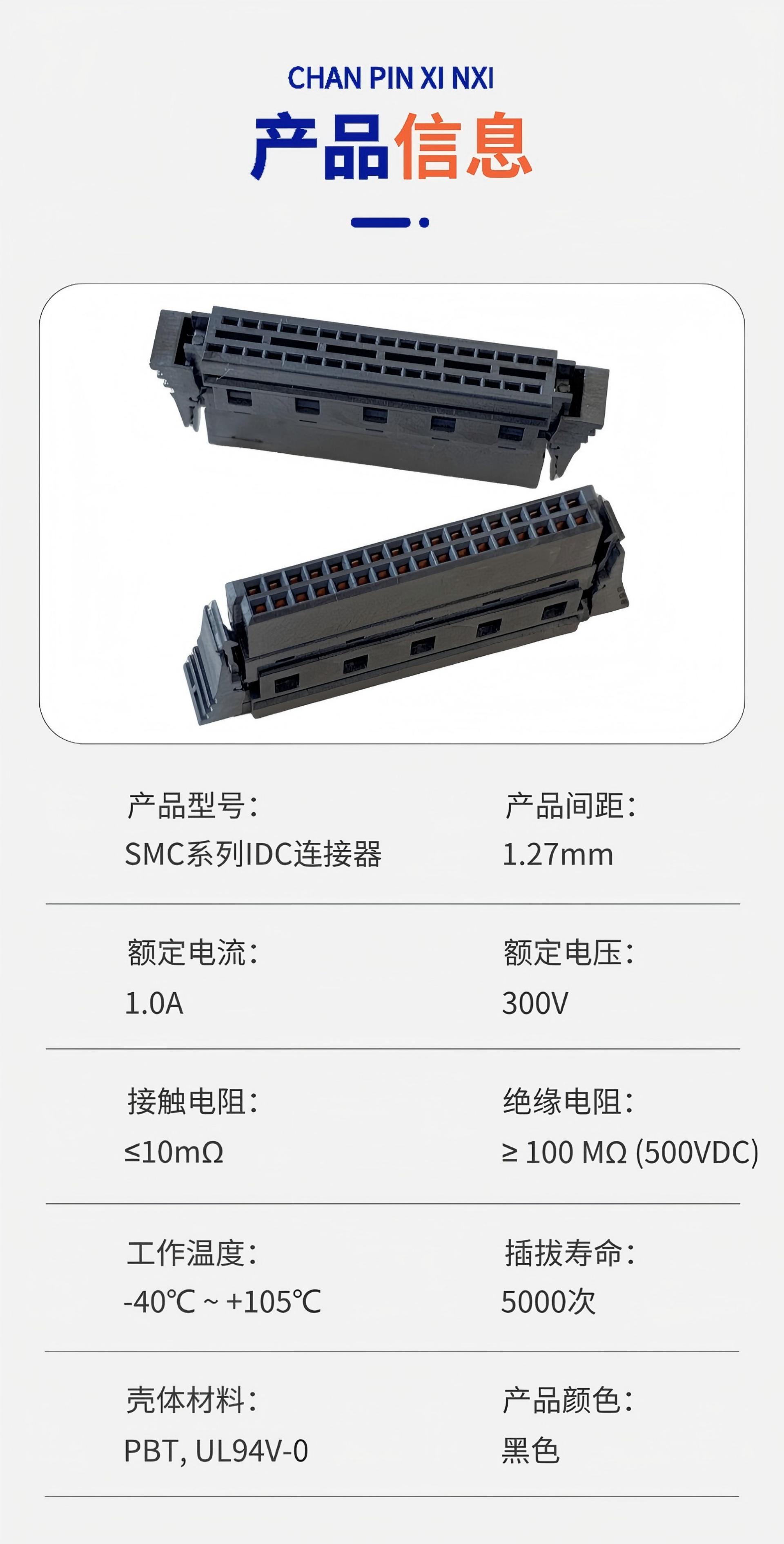

产品技术规格书
产品间距：1.27mm（214347-E SMC母座）
产品型号：UNIK-1.27-IDC-XXXX（支持芯数、长度个性化定制）
产品类型：绝缘位移连接（IDC）扁平排线组件
适用连接器：适配 214347-E（SMC系列50位母座），同时兼容所有1.27mm间距双排IDC插座
一、电气性能
产品电气性能均在标准测试条件下验证，各项参数稳定可靠，具体规格如下：
参数 | 规格条件 | 典型值/额定值 |
|---|---|---|
额定电流 | 单根导体，环境温度25℃ | AWG26：最大3.0 AAWG28：最大2.5 AAWG30：最大2.0 A |
耐电压 | 导体与导体之间，AC 500V，持续1分钟 | 无击穿、无闪络现象 |
绝缘电阻 | DC 500V，常态环境 | ≥ 1000 MΩ |
接触电阻 | 单触点，IDC端子与导体接触面 | 初始值 ≤ 20 mΩ |
特性阻抗 | 非屏蔽扁平排线 | 约100 Ω（参考值） |
传输速率 | 数字信号传输场景 | 支持≤3 Gbit/s差分信号传输 |
二、机械特性
产品结构尺寸精准、机械性能稳定，适配精密对接安装，具体参数如下：
参数 | 规格 |
|---|---|
间距（Pitch） | 1.27 mm（中心距） |
排距（Row spacing） | 1.27 mm |
导体数量 | 10P、14P、16P、20P……100P（双排结构，标准偶数芯数） |
导线结构 | 多股镀锡铜绞线 |
导体截面积 | AWG30（7/0.100 mm） |
绝缘材料 | 可选阻燃型聚酯（PET）、聚氯乙烯（PVC） |
排线外形 | 扁平行线结构，可选灰色、彩虹色、白色 |
最小弯曲半径 | 静态场景：10倍排线厚度（约52 mm） |
插拔力（适配214347-E） | 单触点：插入力≤0.5 N，拔出力≥0.1 N（参考值） |
保持力 | 对接锁定后，结构保持力≥25 N |
三、环境与可靠性
产品适配复杂工况环境，具备优异的耐温、防潮、防腐及合规性能，可靠性参数如下：
参数 | 规格 |
|---|---|
工作温度范围 | -40℃ ～ +105℃ |
储存温度 | -10℃ ～ +60℃，储存环境相对湿度≤80% |
阻燃等级 | PET绝缘版本：UL 94V-0级 |
耐湿性 | 40℃、95% RH环境下持续96小时，绝缘电阻≥100 MΩ |
耐盐雾 | 5% NaCl溶液、35℃环境下持续48小时，无红锈产生 |
RoHS合规 | 符合RoHS 2.0（2011/65/EU）环保标准 |
REACH合规 | 不含REACH法规SVHC候选有害物质，可提供权威检测报告 |
四、端接工艺特性（IDC刺破式连接）
产品采用成熟的IDC刺破式连接工艺，对接高效、接触稳定，工艺规范如下：
端子类型：双刺破式U型槽接触端子，适配1.27mm间距母座端子
压接工具：推荐使用手动台钳式压接模具或可调压力自动排线压接机，保障压接精度
压接高度控制：标准建议压接高度1.30 mm ± 0.05 mm，可根据配套端子具体规格微调适配
压接导通要求：成品100%全检导通性能，无短路、断路、引脚错位等不良问题
可返修性：单次压接成型后不建议重复使用，拆解返修时必须更换全新端子，保障连接可靠性

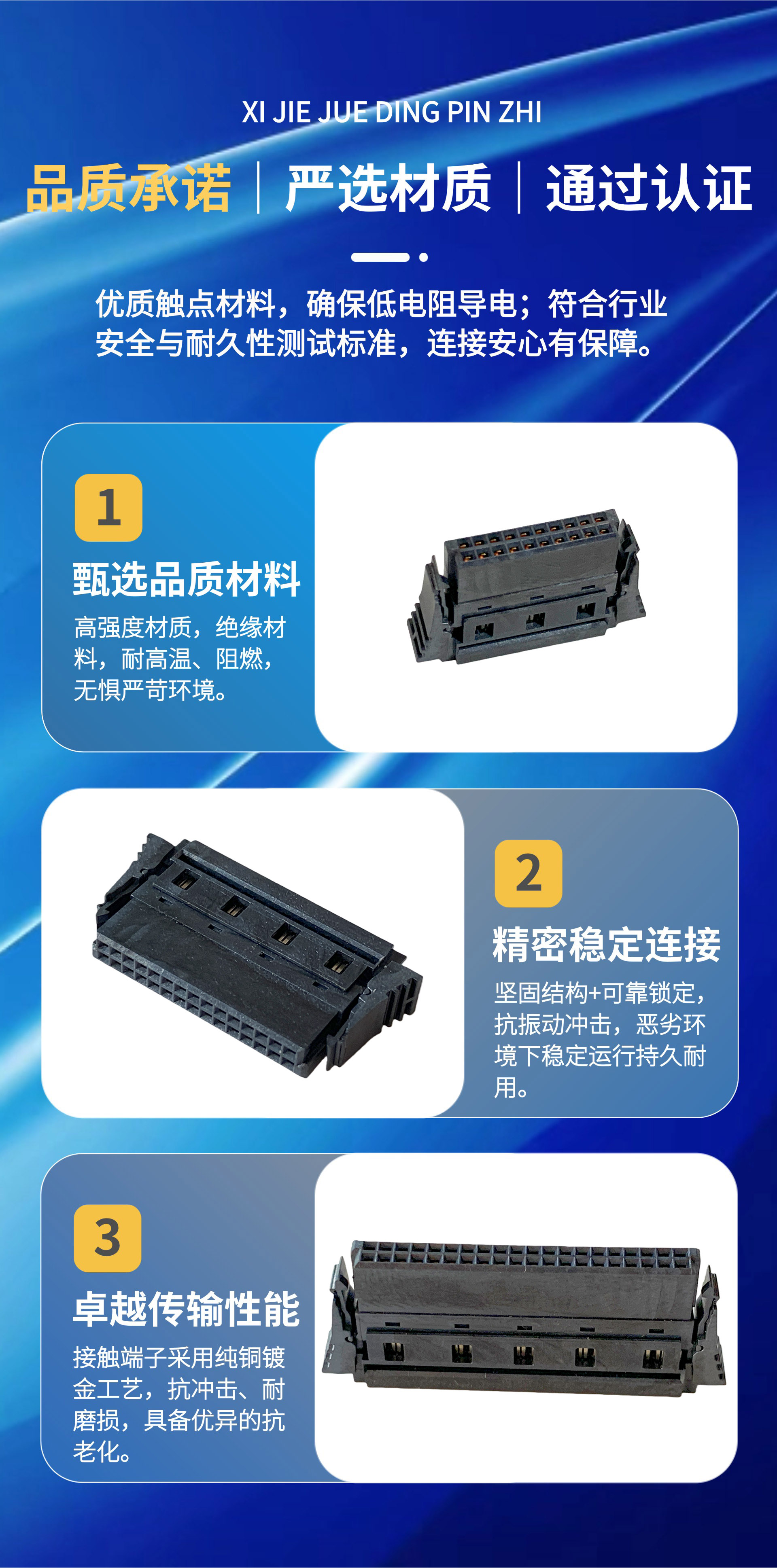

五、材料明细
产品选用高品质原材料，材质稳定、性能优异，各组件材料及处理工艺如下：
组件 | 材料 | 表面处理/备注 |
|---|---|---|
导体 | 高纯度无氧铜 | 镀锡层厚度≥1.5 μm，导电性能优异 |
绝缘层（常规） | PET（聚酯） | UL 94V-0阻燃等级，符合UL 2651/2678标准 |
绝缘层（柔性） | PVC（聚氯乙烯） | 具备耐油特性，阻燃等级VW-1 |
IDC端子（客户另配） | 磷青铜 | 可选镀金0.38 μm / 镀锡2.5 μm表面处理 |
排线颜色 | 灰色（标准）、彩色、白色 | 色差ΔE≤1.0，色泽均匀稳定 |
六、214347-E SMC母座适配说明
本款IDC扁平排线专为适配 214347-E型号1.27mm间距50位SMC系列IDC母座研发设计，适配性精准匹配：
1. 排线1.27mm中心间距与母座端子间距完全对应，精准对位无偏差；
2. 排线整体宽度适配母座IDC槽位尺寸，确保端子刺破绝缘层后与导体充分、可靠接触；
3. 排线导体排列顺序兼容母座标准引脚定义，可根据客户定制图纸调整颜色顺序与引脚对应关系；
4. 建议搭配同规格标准IDC压接工具作业，可实现最优压接效果与连接稳定性。
兼容性使用声明：深圳市优尼克科技有限公司为本排线产品独立生产制造商。SMC及214347-E型号均为注册商标旗下所有。本产品为通用型连接配件，仅具备上述连接器的适配兼容能力，我司与该商标权利人无任何关联、授权或合作关系。本文本仅为产品技术适配说明，不构成对任何商标的不当使用。
七、质量保证与测试
我司建立完善的成品检测体系，每批次IDC扁平排线均执行标准化检测流程，严控产品品质：
1. 100%全检外观：核查端接位置精度、绝缘层完整性，无绝缘划伤、导体外露等外观不良；
2. 100%全检导通性能：采用低电阻检测仪逐点测试，杜绝短路、断路、错位问题；
3. 批次抽样检测：按5%抽样比例开展AC 500V/1分钟耐压测试、DC 500V绝缘电阻测试；
4. 按需专项检测：根据订单需求或批次抽检计划，开展插拔力、盐雾、高低温老化等可靠性测试；
5. 数据追溯保障：所有批次产品测试数据、检测记录统一归档留存，可追溯周期12个月，保障产品品质可溯源。
