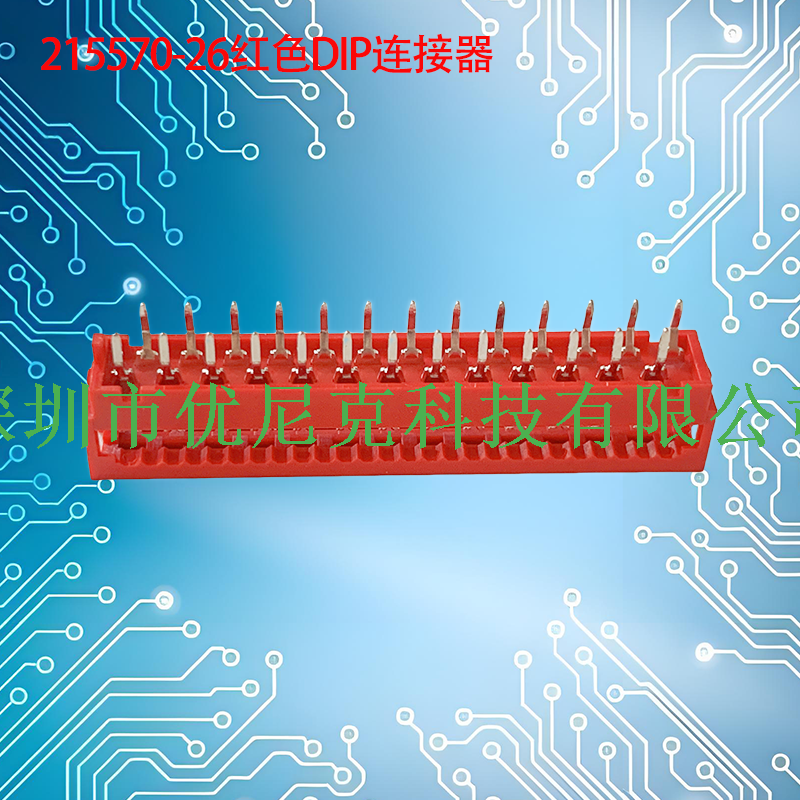

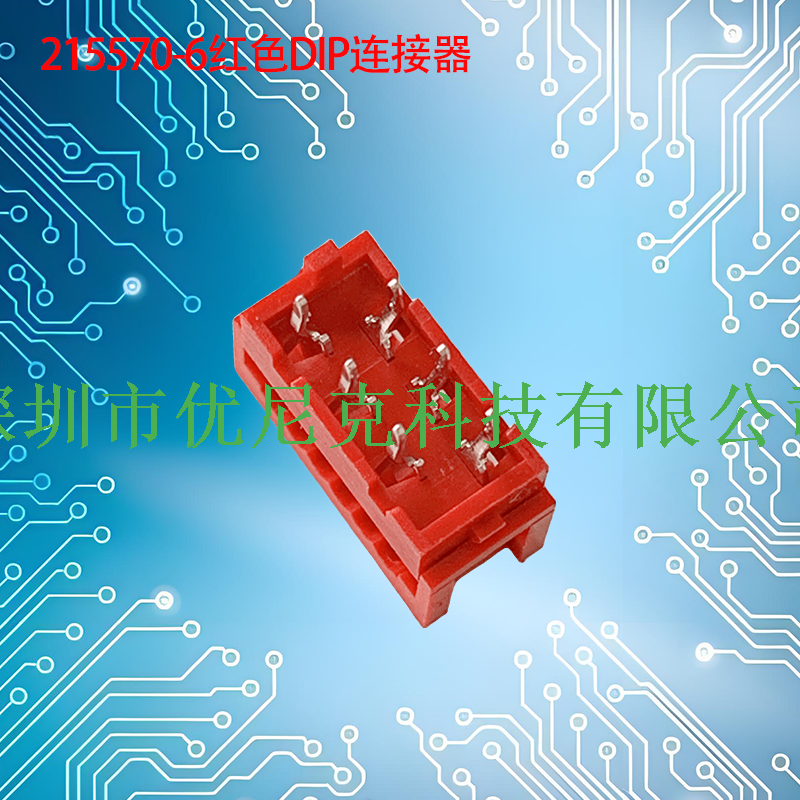

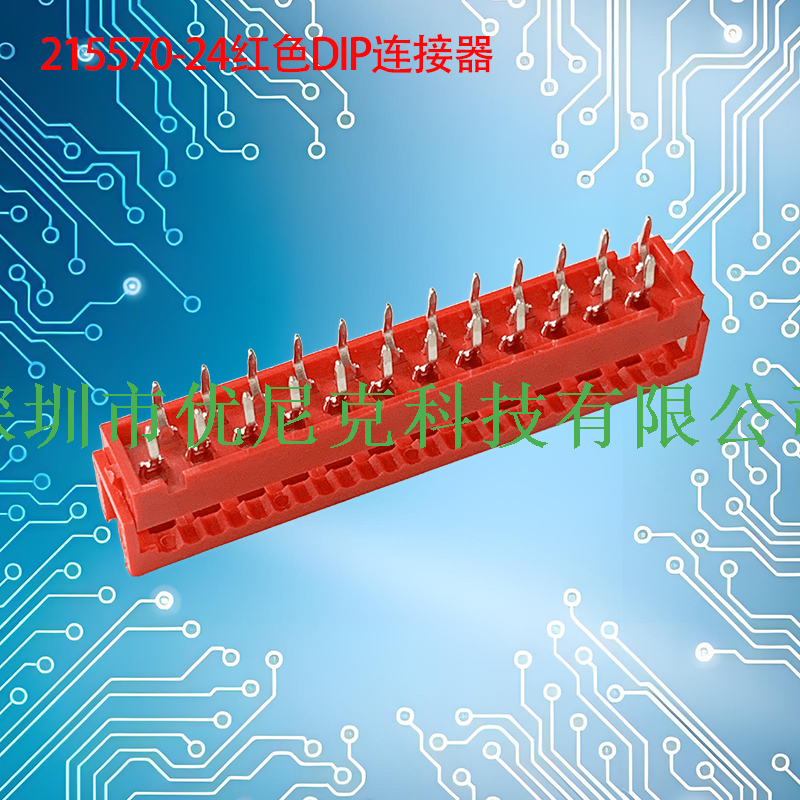

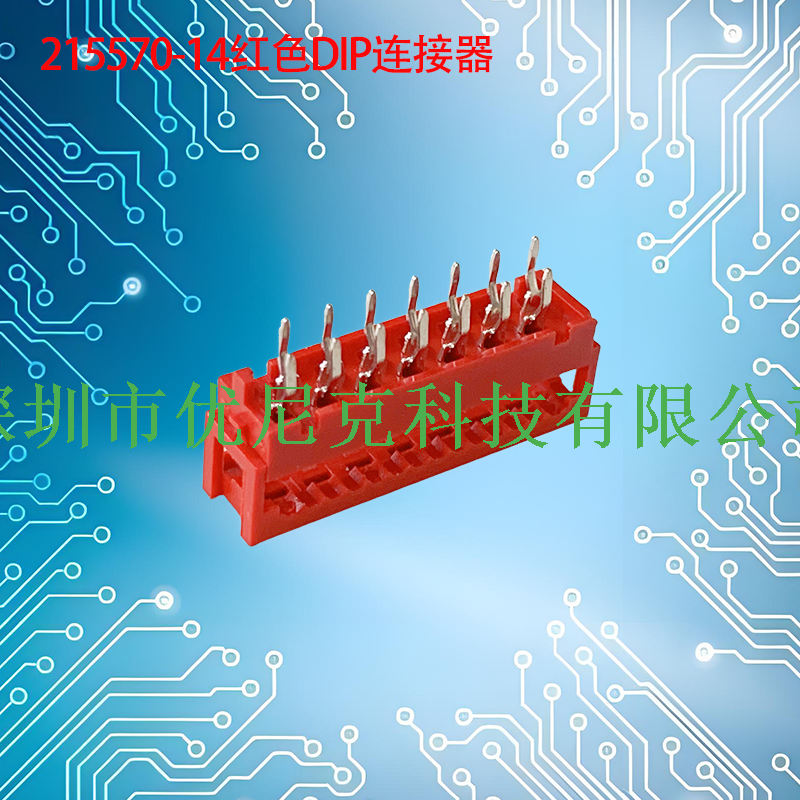

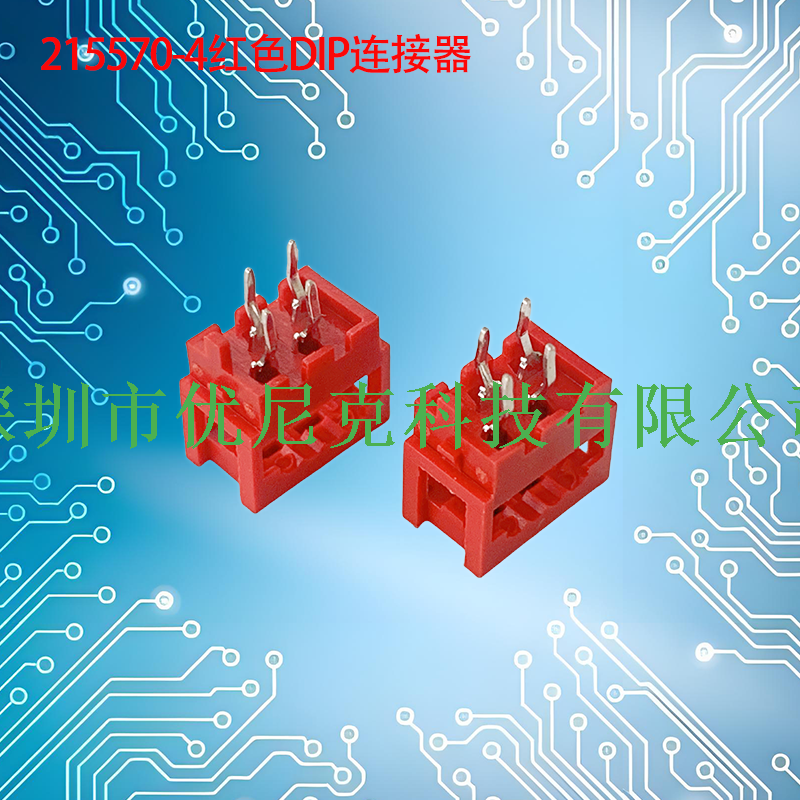

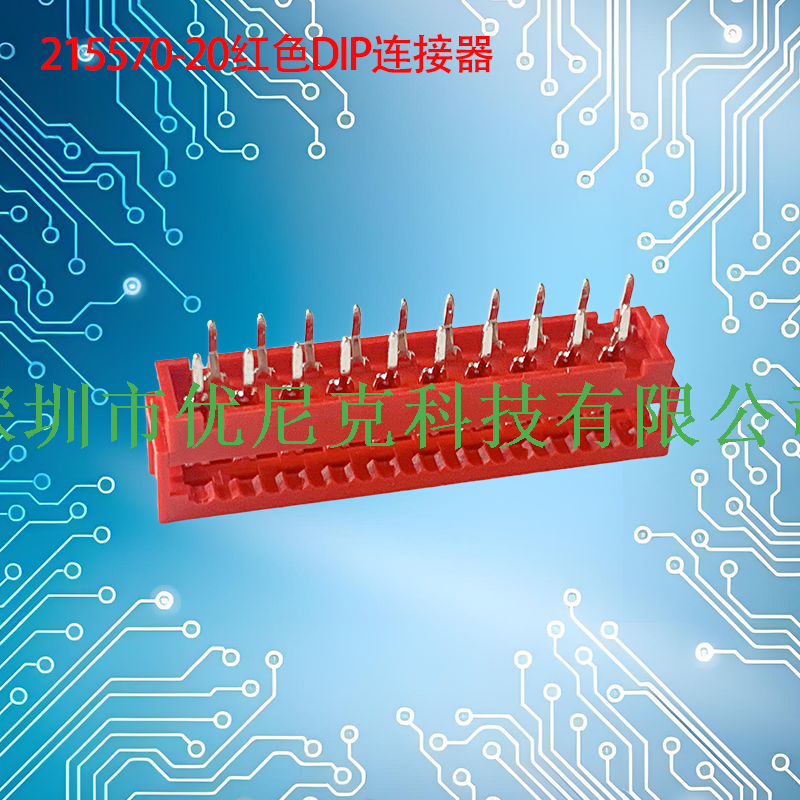

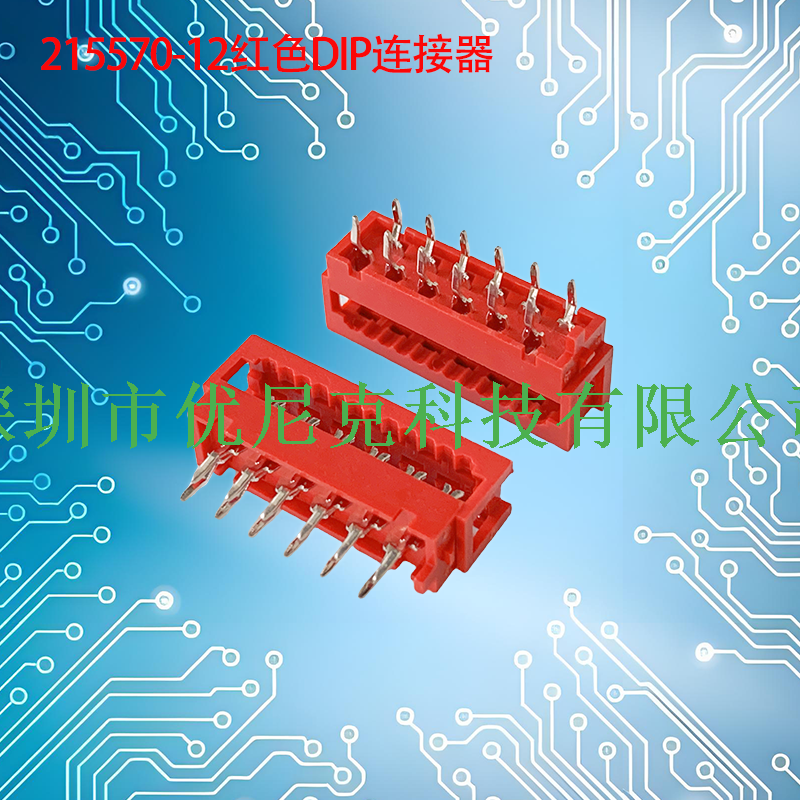

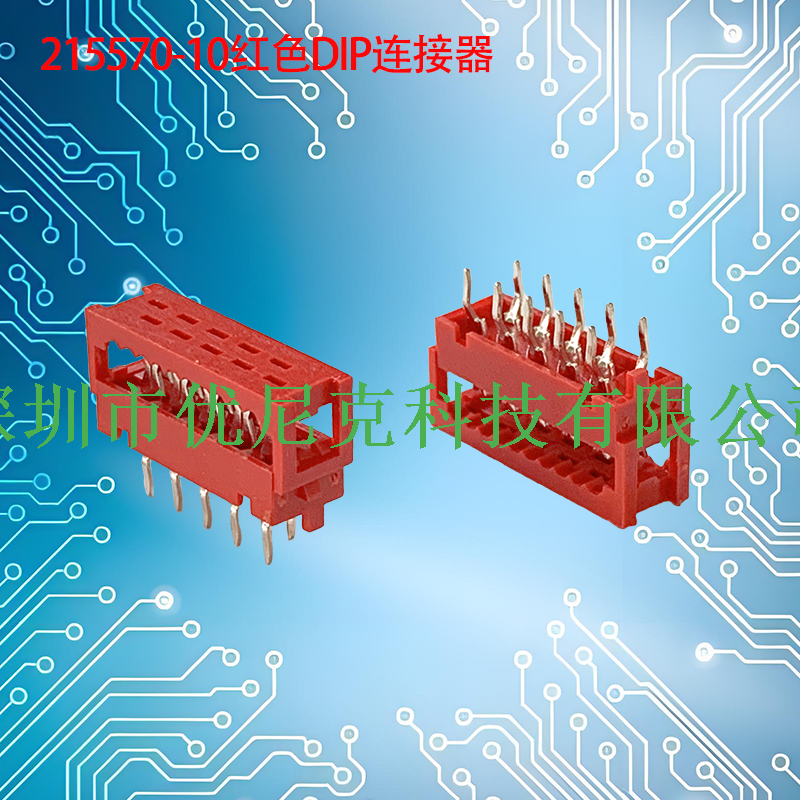

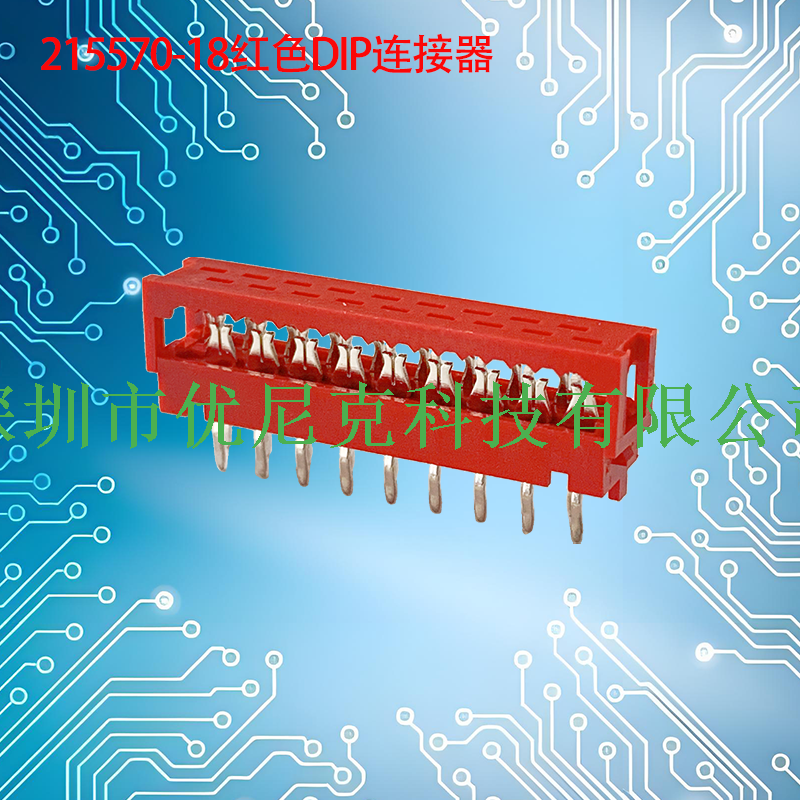

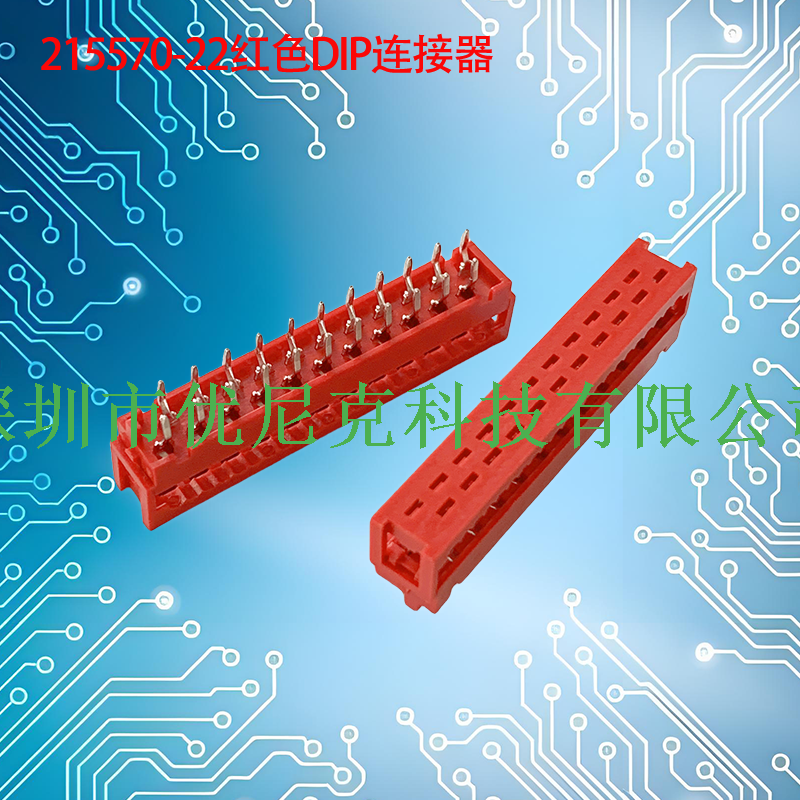

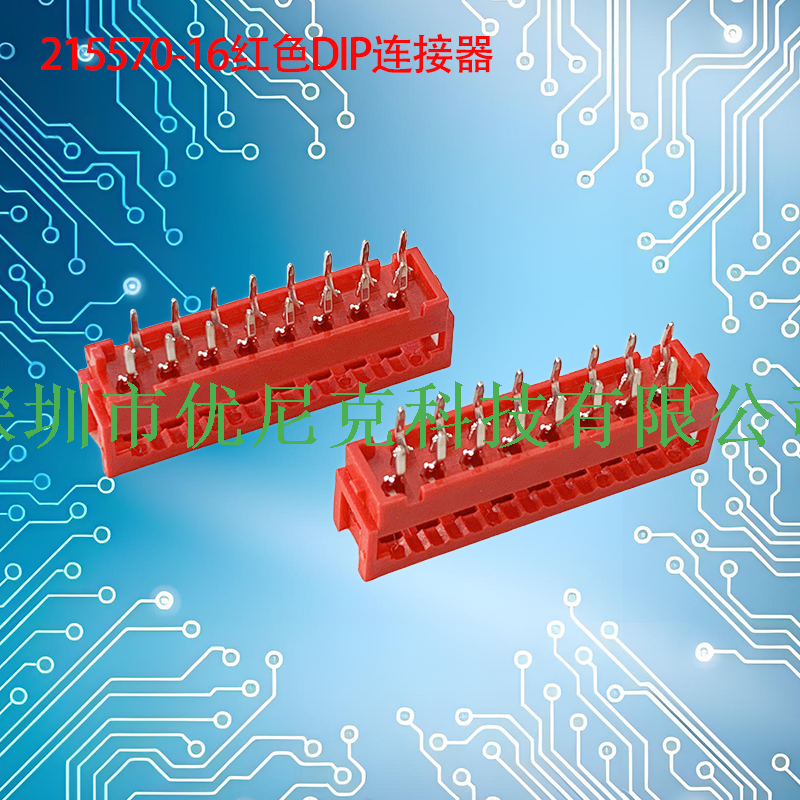

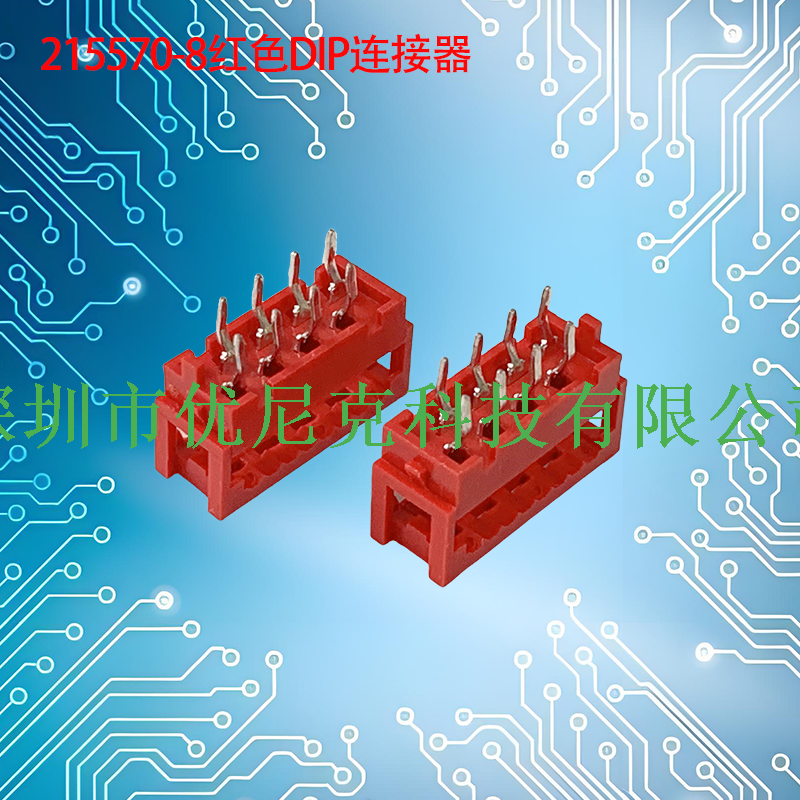

UNK-2.54-215570系列红色DIP连接器4P-26P
二维码
分享
产品概述
215570系列红色DIP连接器是一款高性能带状电缆DIP针座连接器。该产品采用IDC（绝缘位移连接技术） ，支持28 AWG绞合或实心导线，适用于通孔压配安装方式。

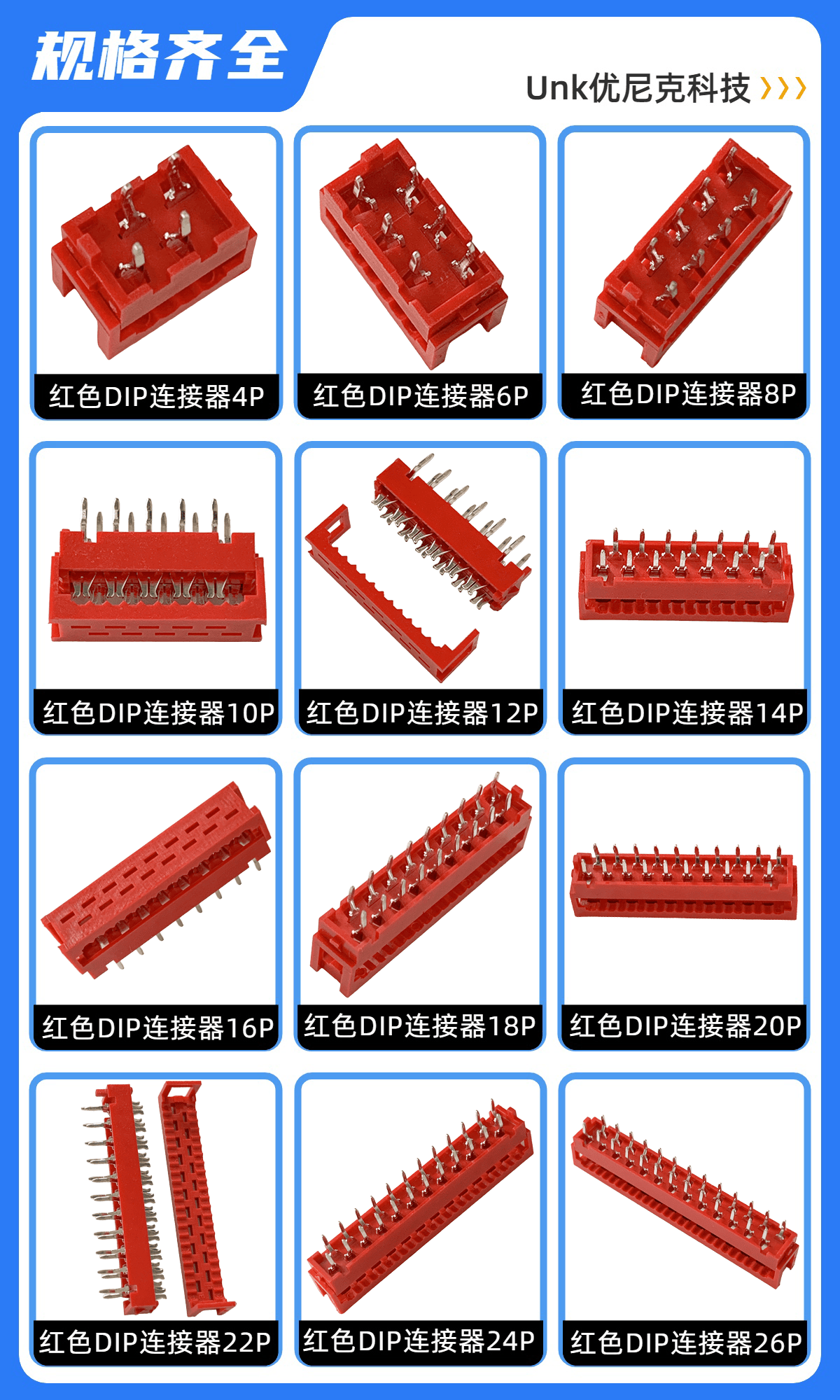

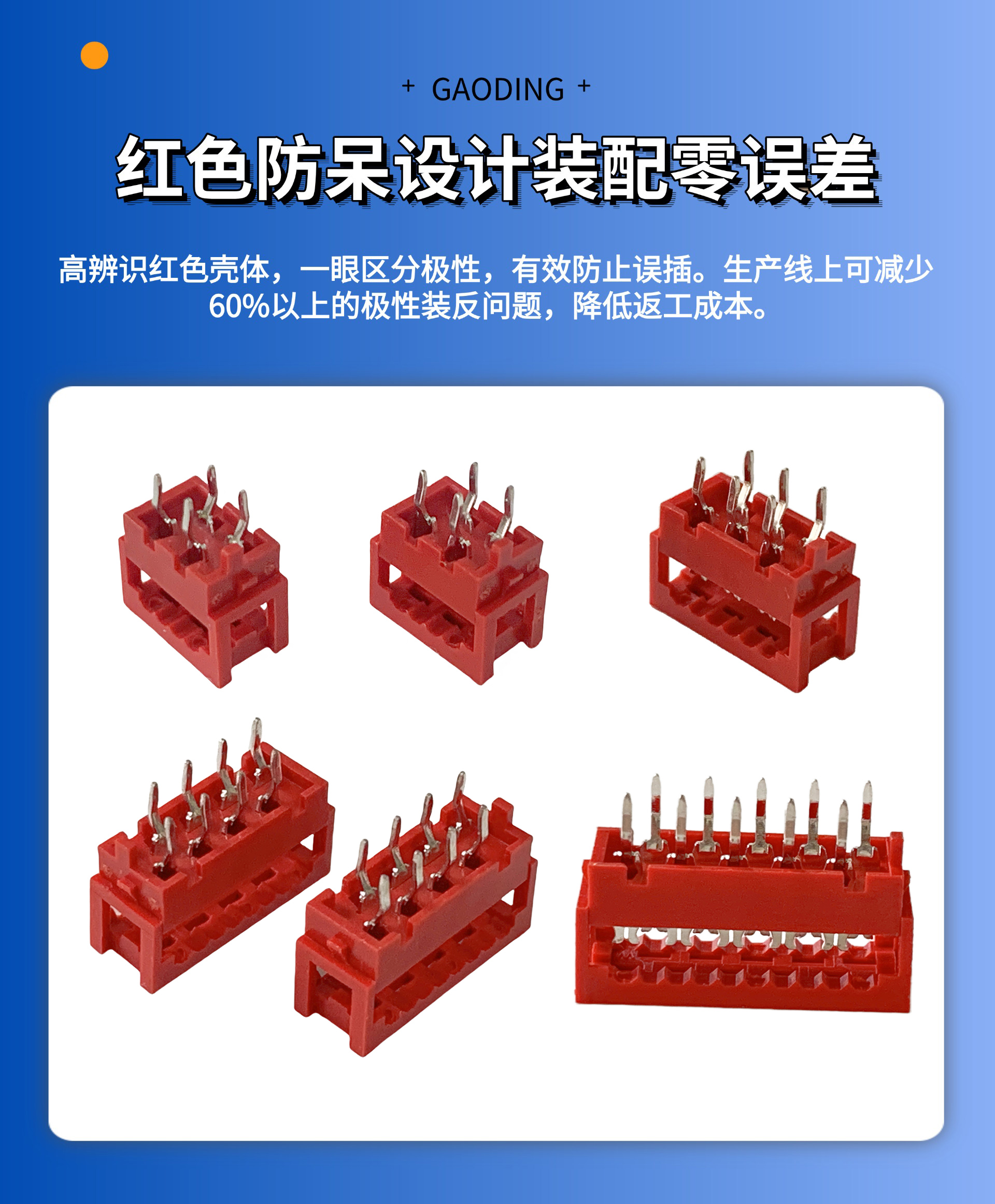

产品外观采用红色壳体设计，便于在装配过程中快速识别与区分。该系列提供4位、6位、8位、20位等多种针位数选择，可满足不同通道数的连接需求。
主要特点
可靠IDC端接技术
采用IDC（绝缘位移连接）端接方式，无需剥除导线绝缘层即可完成可靠电气连接，大幅提高装配效率。
标准化间距设计
电缆间距：0.050英寸（1.27mm），适配标准带状电缆
板侧间距：0.100英寸（2.54mm），兼容标准DIP封装布局
排数：2排，排距0.100英寸（2.54mm）
便捷的馈通式设计
具备馈通式（Feed Through） 特性，便于信号在连接器两端进行扩展和级联，提升布线灵活性。
全引脚加载
所有针位均加载，无空脚，确保每一路信号均可正常传输。
触点表面处理
触点采用锡镀层工艺，提供良好的导电性能和可焊性。
环保合规
产品符合RoHS 3规范，满足环保法规要求。
技术规格
参数 规格
制造商 TE Connectivity AMP Connectors
系列 Micro-MaTch
连接器类型 带状电缆，DIP针座
安装类型 通孔，压配
电缆端接 IDC
线规 28 AWG（绞合或实心）
电缆间距 0.050"（1.27mm）
板侧间距 0.100"（2.54mm）
排数 2
排距 0.100"（2.54mm）
颜色 红色
触点表面处理 锡
特性 馈通式
RoHS状态 符合ROHS3规范
215570系列红色DIP连接器是一款高性能带状电缆DIP针座连接器。该产品采用IDC（绝缘位移连接技术） ，支持28 AWG绞合或实心导线，适用于通孔压配安装方式。
产品外观采用红色壳体设计，便于在装配过程中快速识别与区分。该系列提供4位、6位、8位、20位等多种针位数选择，可满足不同通道数的连接需求。
主要特点
可靠IDC端接技术
采用IDC（绝缘位移连接）端接方式，无需剥除导线绝缘层即可完成可靠电气连接，大幅提高装配效率。
标准化间距设计
电缆间距：0.050英寸（1.27mm），适配标准带状电缆
板侧间距：0.100英寸（2.54mm），兼容标准DIP封装布局
排数：2排，排距0.100英寸（2.54mm）
便捷的馈通式设计
具备馈通式（Feed Through） 特性，便于信号在连接器两端进行扩展和级联，提升布线灵活性。
全引脚加载
所有针位均加载，无空脚，确保每一路信号均可正常传输。
触点表面处理
触点采用锡镀层工艺，提供良好的导电性能和可焊性。
环保合规
产品符合RoHS 3规范，满足环保法规要求。
技术规格
参数 规格
制造商 TE Connectivity AMP Connectors
系列 Micro-MaTch
连接器类型 带状电缆，DIP针座
安装类型 通孔，压配
电缆端接 IDC
线规 28 AWG（绞合或实心）
电缆间距 0.050"（1.27mm）
板侧间距 0.100"（2.54mm）
排数 2
排距 0.100"（2.54mm）
颜色 红色
触点表面处理 锡
特性 馈通式
RoHS状态 符合ROHS3规范

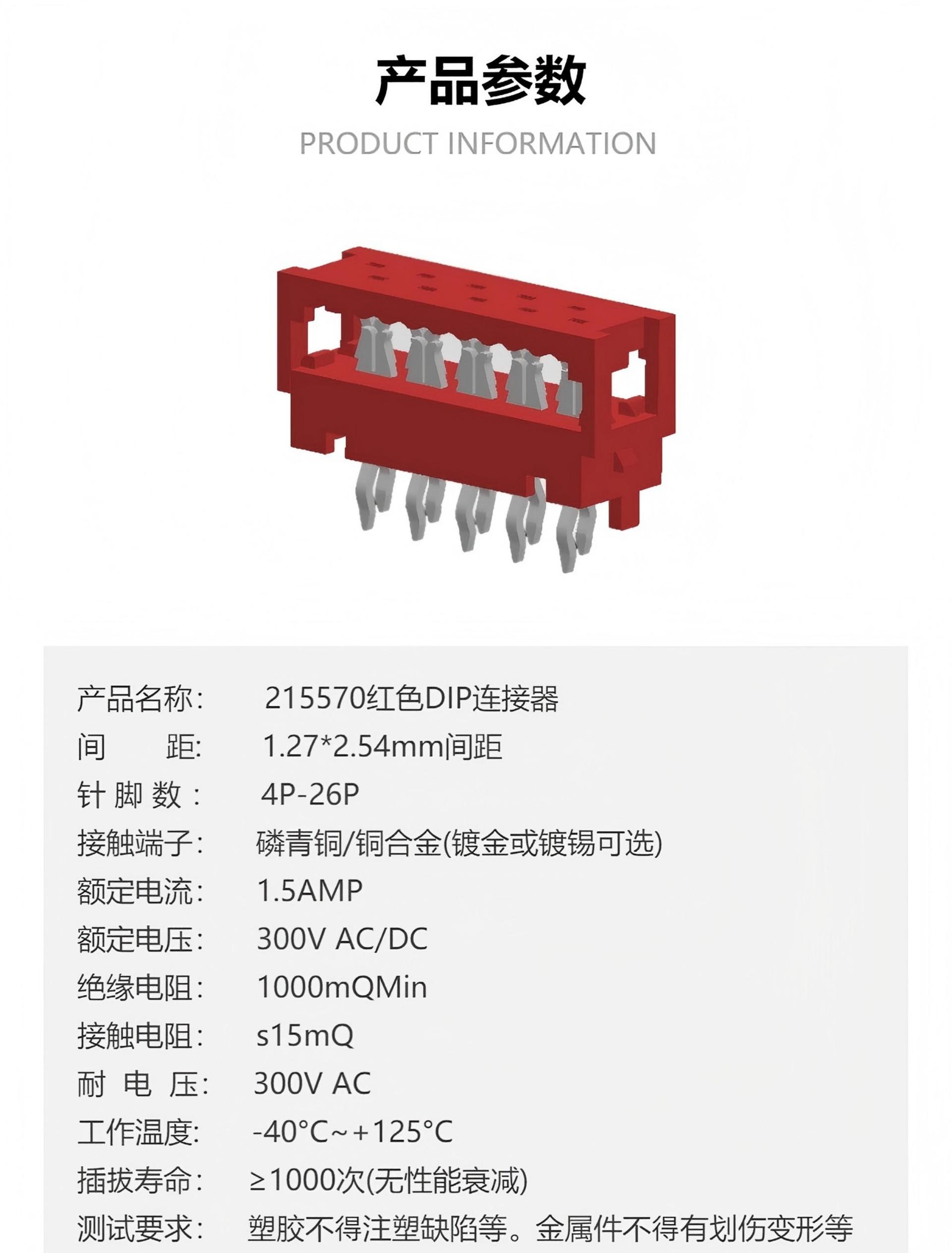

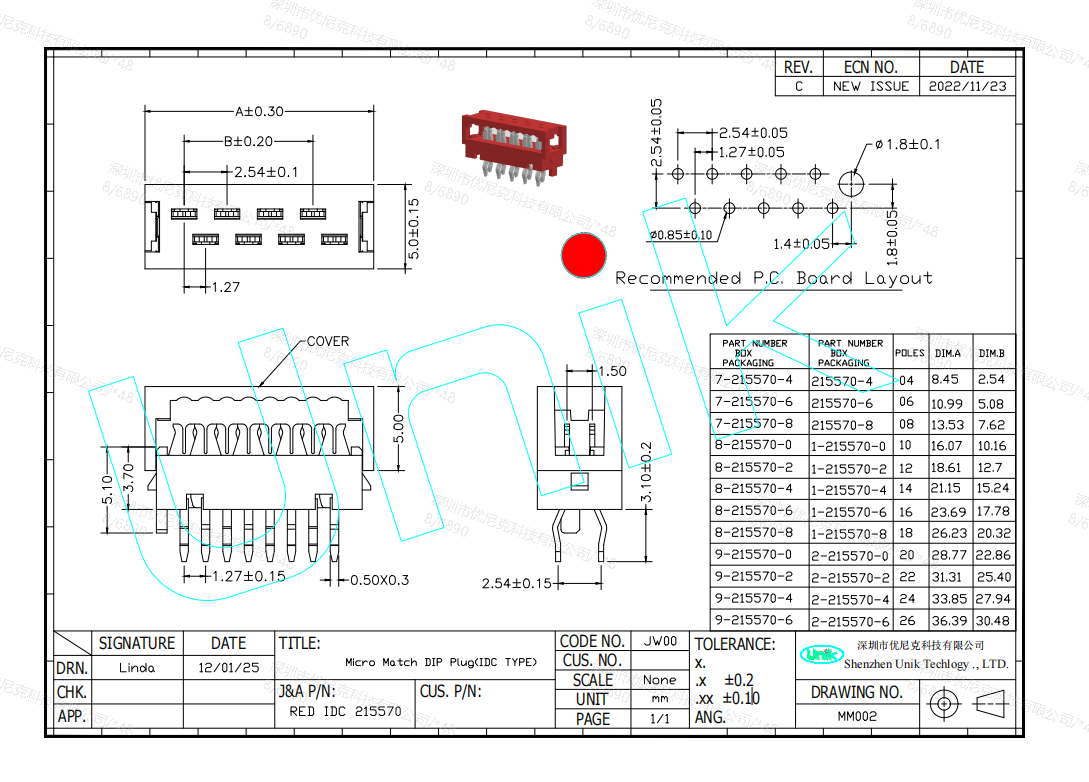

产品详情核心参数工程图纸
1. 产品概述
本规格扁平带状IDC（绝缘位移连接）电缆由深圳市优尼克科技有限公司生产，专为适配Micro‑MaTch系列215570红色双排DIP排针连接器实现IDC端接设计。产品兼容28 AWG绞合/实心导体的电气与机械接口标准，可实现气密性刺破式连接，主要应用于各类线对板信号传输场景。
技术兼容性声明：本产品仅在物理尺寸与电气性能层面满足与215570系列连接器的配对使用要求，并非原厂产品、授权产品。文中引用的所有第三方品牌及型号，仅用于界定产品技术适配范围，不构成品牌关联、授权合作及商标滥用。
2. 结构尺寸与公差
产品结构尺寸精度高，公差控制严格，可完美适配配套连接器安装对接，具体参数如下：
参数 | 规格 | 公差/条件 |
|---|---|---|
导线间距（Pitch） | 1.27 mm | ±0.05 mm |
排距（两排导线中心距） | 2.54 mm | ±0.08 mm |
导线数量（芯数） | 4、6、8、10、12、14、16、20、24、26（可按需定制） | — |
排线总宽度 | 芯数 × 1.27 mm | ±0.10 mm |
排线厚度（含绝缘） | 0.90 mm | ±0.10 mm |
绝缘层单侧厚度 | ≥0.25 mm | — |
红边标记 | 两侧边缘红色条纹标识 | 参照标准色板，色差ΔE＜1.5 |
3. 导体规格
产品导体采用优质退火镀锡铜材质，导电性能稳定、电阻参数优异，适配精密信号传输，具体规格如下：
参数 | 规格 |
|---|---|
导体材料 | 退火镀锡铜 |
线规（AWG） | 28 AWG |
导体结构 | 7股×0.127 mm绞合结构，可选实心结构 |
导体截面积 | 约0.08 mm² |
导体电阻（20℃环境） | 绞合导体≤237 Ω/km；实心导体≤223 Ω/km |
镀锡层厚度 | ≥1.5 μm，镀层均匀耐腐蚀 |
4. 绝缘材料与性能
绝缘层采用合规优质PVC材料，耐温、阻燃、绝缘性能优异，符合行业标准规范，具体参数及执行标准如下：
参数 | 规格 | 标准/测试方法 |
|---|---|---|
绝缘材料 | UL 2651等级PVC（聚氯乙烯） | UL 758 |
外观颜色 | 灰色基材+双侧红色标识条 | — |
绝缘电阻（20℃） | ≥100 MΩ·km | GB/T 3048.5 / IEC 60754 |
介电强度 | 500 VAC耐压测试1分钟，漏电流≤5 mA | — |
阻燃等级 | VW‑1或FT‑1等级（符合UL 2651要求） | UL 1581 |
工作温度范围 | -40℃ ～ +105℃ | — |
老化后拉伸强度保留率 | 100℃环境老化168h后，保留率≥75% | UL 1581 |
5. 端接特性（IDC配合要求）
为保障与215570系列连接器刺破槽实现精准、稳定的IDC端接配合，排线界面参数严格适配对接要求，具体指标如下：
特性 | 要求值 | 说明 |
|---|---|---|
导体外径（含镀锡层） | 0.32 ±0.02 mm | 精准适配连接器IDC槽开口尺寸 |
单根导线绝缘外径 | 0.90 ±0.05 mm | 确保端接时绝缘层顺利位移剥离，导体精准刺入对接位 |
导线排列平整度 | 相邻导线高度差≤0.10 mm | 保障多芯端子同步均匀刺破对接，一致性佳 |
端接后接触电阻 | 初始值≤20 mΩ | 采用四线法精准测量 |
单根导线端接保持力 | 最小值≥10 N | 拉力测试速度：25 mm/min，连接稳固不脱落 |
自动压接机推荐端接压力 | 每芯250～350 N | 可根据排线、连接器批次差异微调参数，适配最优压接效果 |
6. 电气性能（完整端接组件）
排线与配套连接器端接成型后，整体电气性能稳定、传输可靠，可满足常规及峰值工况使用需求，具体参数如下：
参数 | 典型值 | 测试条件 |
|---|---|---|
额定电流 | 连续1.0 A，峰值1.5 A | 单芯通电，温升≤30℃ |
额定电压 | 100 VAC / 100 VDC | — |
整体绝缘电阻（排线+连接器） | ≥1000 MΩ | 500 VDC，引脚间测试 |
耐压性能 | 500 VAC耐压60s无击穿、无漏电异常 | 引脚之间、引脚与外壳之间测试 |
单触点接触电阻 | ≤25 mΩ | 搭配Micro‑MaTch 215570连接器对接测试 |
信号传输速率 | 支持≤100 MHz数字信号传输 | — |
7. 机械与环境可靠性测试
产品经过多项严苛可靠性测试，抗振动、抗冲击、耐温湿、耐腐蚀性能优异，适配各类复杂工况，测试标准及合格要求如下：
测试项目 | 测试方法 | 合格要求 |
|---|---|---|
振动测试 | 10～500 Hz，2 mm位移或5 g加速度，单轴持续2h，三轴全测 | 接触电阻变化≤5 mΩ，无瞬时断路、连接失效问题 |
冲击测试 | 50 g半正弦冲击，11 ms脉冲宽度，单轴3次，三轴全测 | 同上 |
温度循环测试 | -40℃～+105℃区间循环，高低温各驻留30min，累计100次循环 | 无开裂、脱落等机械损伤，绝缘电阻≥100 MΩ |
稳态湿热测试 | 40℃、93% RH湿热环境，持续放置96h | 绝缘电阻≥10 MΩ |
盐雾测试 | 5% NaCl溶液、35℃环境，持续测试48h | 金属部位无红锈，镀层腐蚀面积≤5% |
可焊性测试（IDC刺破区） | 260℃±5℃温度条件，焊接时长3s | 焊锡润湿面积≥95%，适用于用户二次焊接场景 |
8. 质量检验与出厂测试
我司严格遵循IPC/WHMA‑A‑620行业标准，对每批次产品执行标准化全维度检测，严控出厂品质，具体检测项目如下：
1. 100%全检导通性能：采用低电阻导通测试仪逐芯检测，产品无开路、短路、错位等不良问题。
2. 绝缘性能检测：250 VDC电压条件下，相邻导线间绝缘电阻≥100 MΩ，绝缘性能达标。
3. 尺寸抽样检测：每批次抽样不少于20个样本，精准检测排线间距、总宽度、厚度等核心尺寸，确保公差合规。
4. IDC端接模拟测试：采用对应批次标准TE 215570连接器进行压接适配测试，每生产批抽样5个，检测产品接触电阻与端接保持力，保障适配可靠性。
5. 老化后拉力测试：产品经105℃、168h高温老化后，端接保持力不低于原始测试值的80%，长效使用稳定性强。
9. 定制选项与技术支持
为适配不同客户的场景化应用需求，我司提供多维度个性化定制服务，具体定制选项如下：
芯数定制：常规支持4～26针偶数芯数（4P、6P、8P……26P），同时可提供奇数芯非标定制（需单独开模生产）。
长度定制：支持任意长度裁切，以1 cm为步进单位，裁切尺寸精度±1.0 mm。
两端加工处理定制：可选两端IDC预压接（适配215570系列连接器）、一端IDC预压接+另一端剥皮镀锡（镀锡长度可指定）、无预压接裸排线（供客户自行压接加工）三种工艺方案。
红边标识定制：可根据需求调整红色标识条Pantone色号及宽度（定制宽度需满足≥0.5 mm可视最低标准）。
