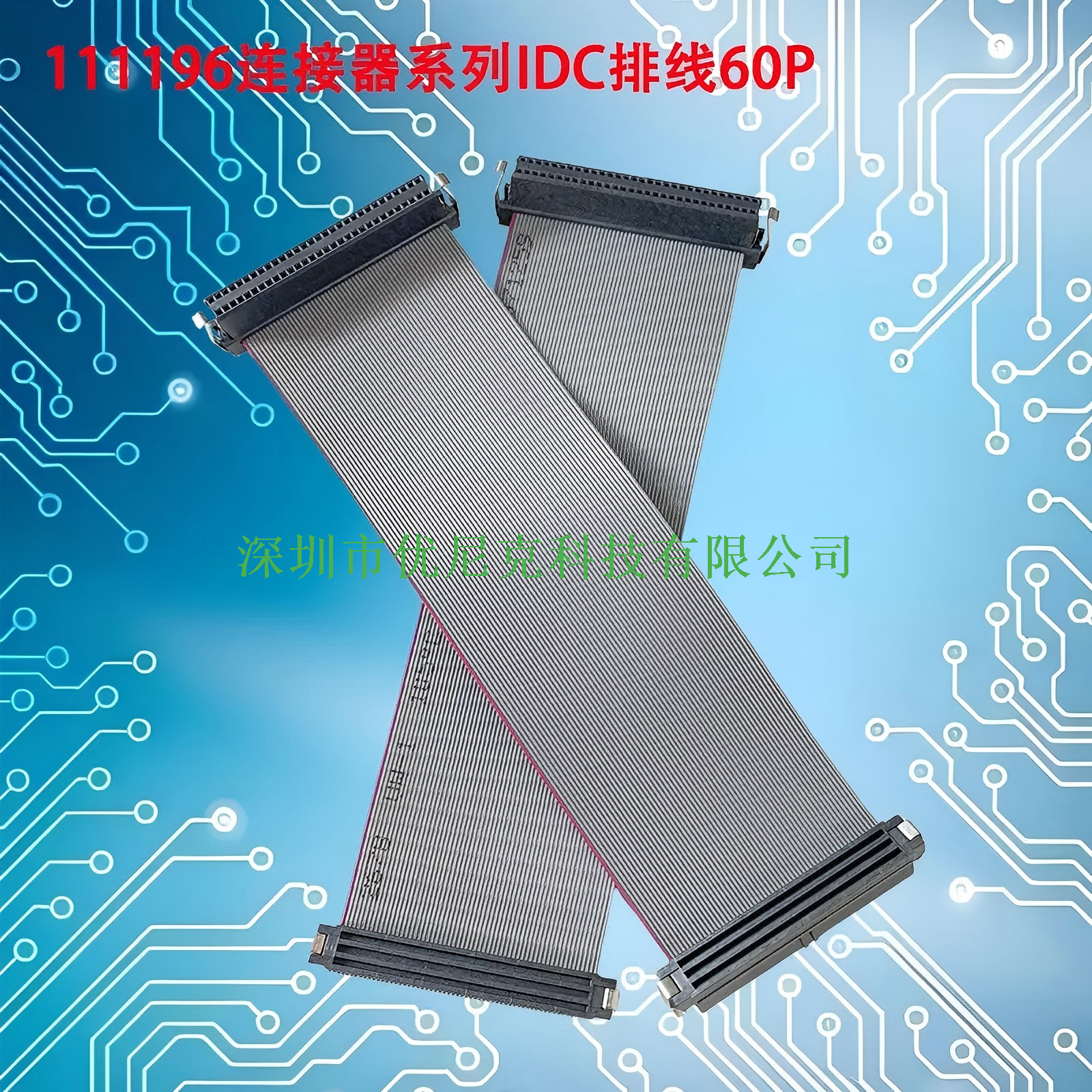

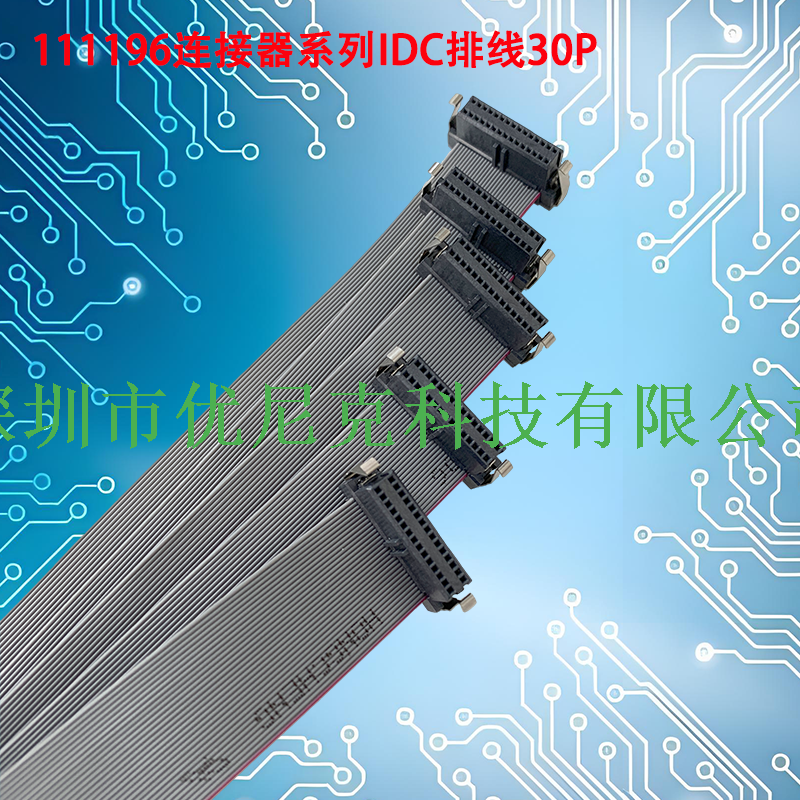

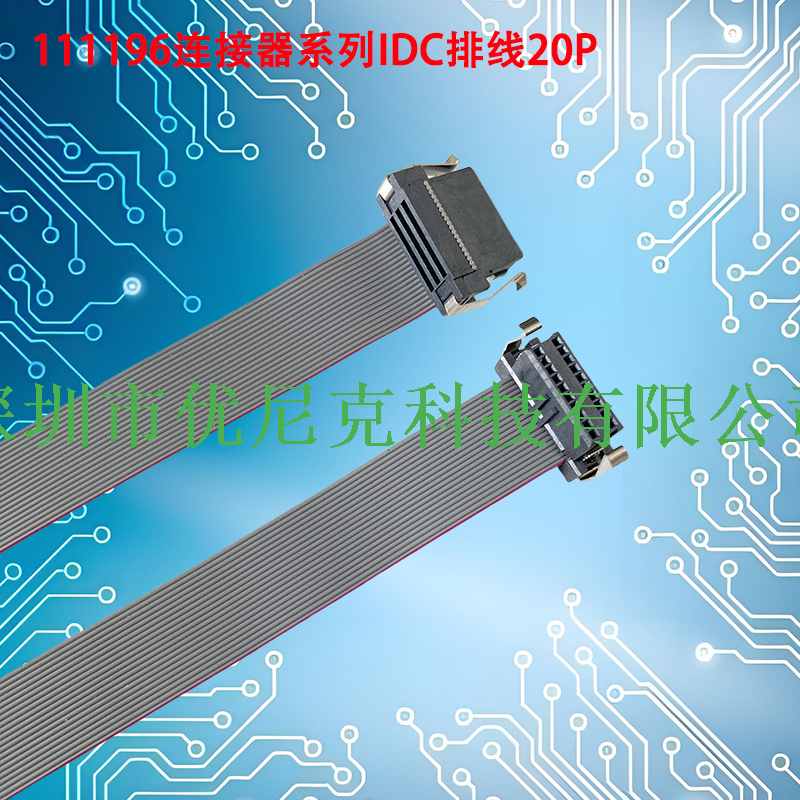

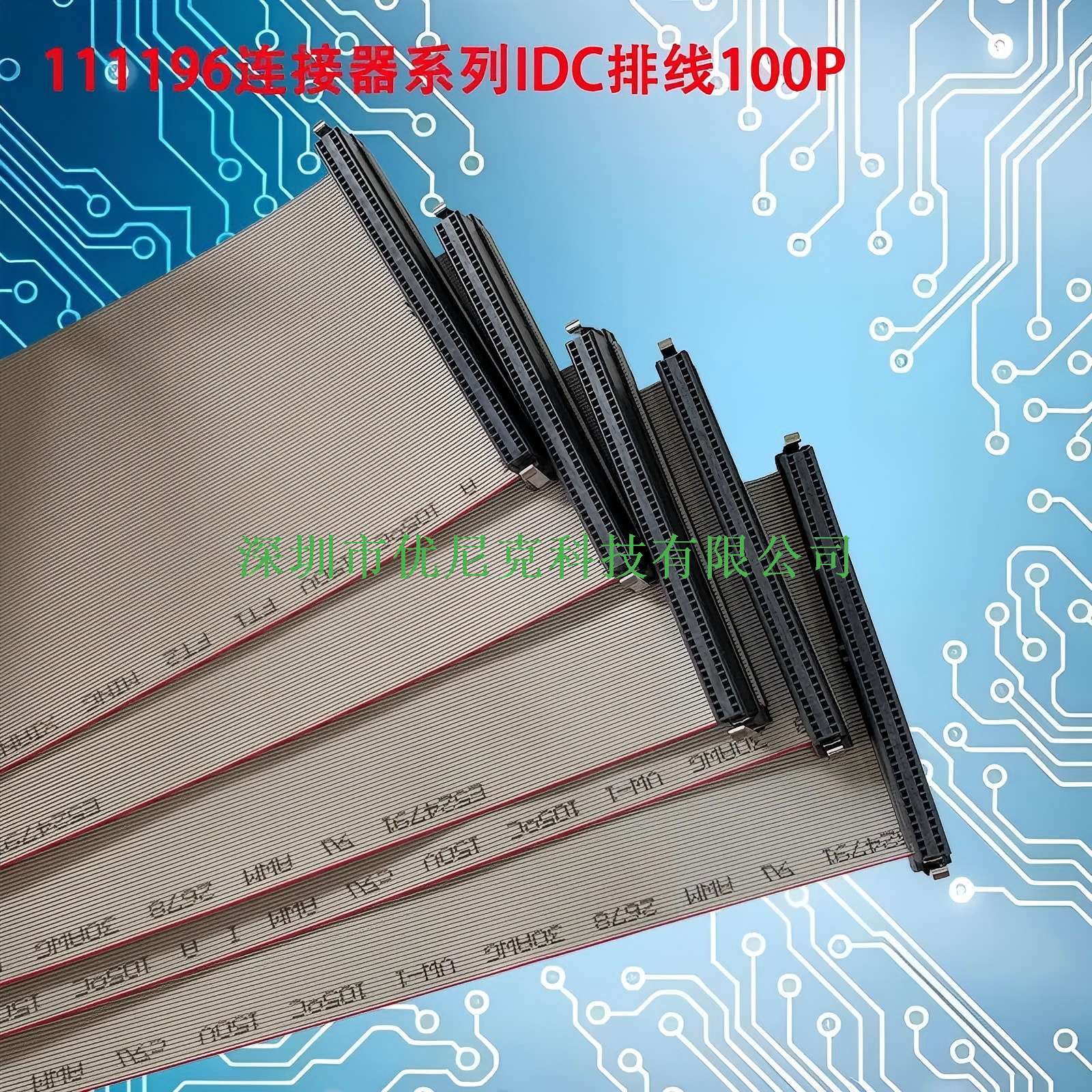

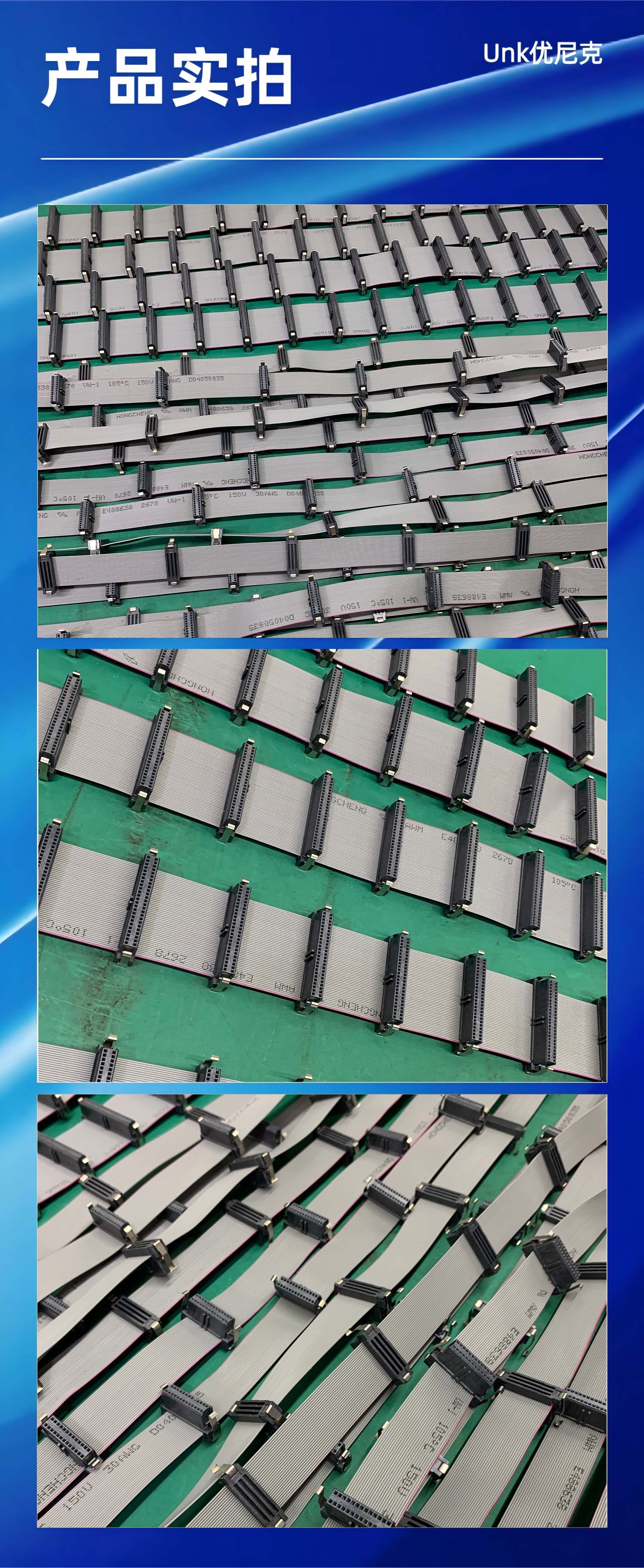

UNK-1.27X2.54-111196系列不锈钢蝴蝶扣排线
二维码
分享
产品概述
111196系列不锈钢蝴蝶扣IDC排线连接器，是一款专为高密度线缆连接应用设计的矩形插座连接器。该系列产品，采用1.27mm（0.050英寸）紧凑型触点间距，配合2.54mm行距设计，在节省PCB空间的同时提供可靠的信号传输解决方案。
产品采用创新的不锈钢蝴蝶扣锁紧结构，既保证了连接器与排线之间的牢固结合，又实现了便捷的安装与拆卸操作。凭借其优异的电气性能、可靠的机械结构和广泛的兼容性，111196系列已成为电子设备内部排线连接的理想选择。
核心特点
高密度紧凑设计：1.27mm精密触点间距配合双排布局，在有限空间内实现更多信号通道，满足高密度布线需求。

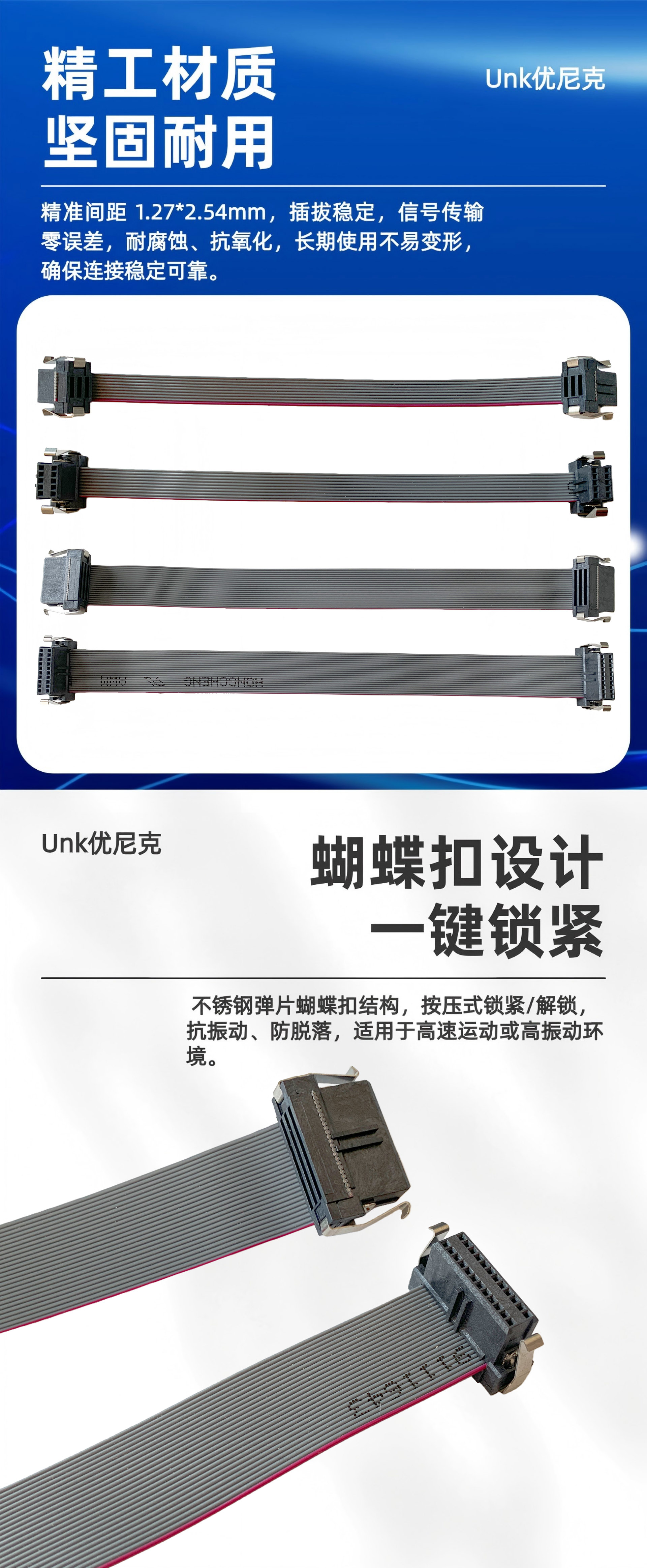

不锈钢蝴蝶扣结构：采用高强度不锈钢材质的蝴蝶扣锁紧机构，提供可靠的连接保持力，同时支持快速插拔，便于生产组装与后期维护。
刺破式IDC压接端子：支持30AWG规格排线，通过刺破式压接工艺实现导线与端子的电气连接，无需剥线，大幅提升组装效率。

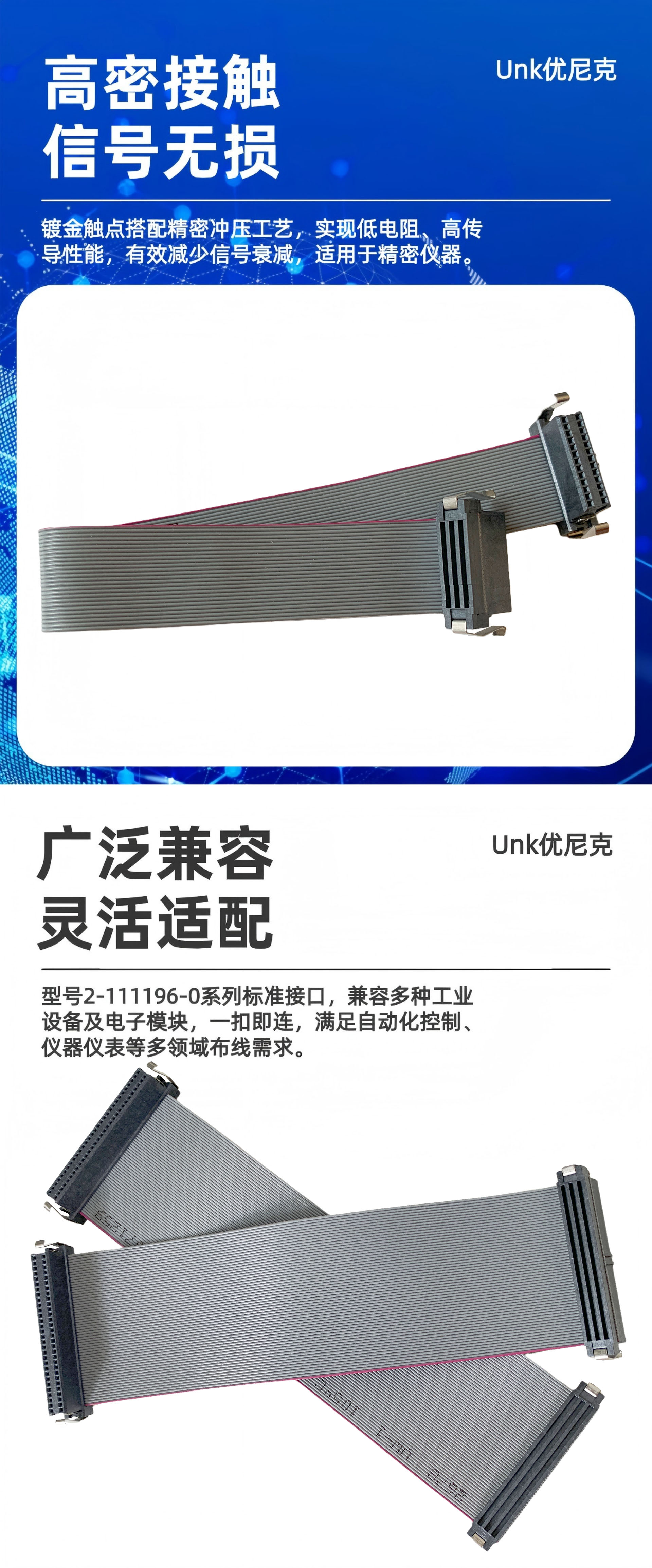

铜合金触点+镀金工艺：触点采用优质铜合金材质，表面镀金处理，确保低接触电阻和优异的信号传导性能。
宽温域工作能力：工作温度范围覆盖-65℃至+105℃，适应各类严苛环境条件下的稳定运行。
技术规格
参数 规格
系列 111196 / AMPMODU System 50
连接器类型 IDC插座（母座）
安装方式 线缆安装（自由悬挂）
触点间距 1.27mm（0.050英寸）
排数 2排
行距 2.54mm
适用线规 30AWG
触头材质 铜合金
触头镀层 金
额定电流 0.5A
额定电压 30V
绝缘电阻 5000MΩ
工作温度 -65℃ ~ +105℃
锁紧方式 不锈钢蝴蝶扣
111196系列不锈钢蝴蝶扣IDC排线连接器，是一款专为高密度线缆连接应用设计的矩形插座连接器。该系列产品，采用1.27mm（0.050英寸）紧凑型触点间距，配合2.54mm行距设计，在节省PCB空间的同时提供可靠的信号传输解决方案。
产品采用创新的不锈钢蝴蝶扣锁紧结构，既保证了连接器与排线之间的牢固结合，又实现了便捷的安装与拆卸操作。凭借其优异的电气性能、可靠的机械结构和广泛的兼容性，111196系列已成为电子设备内部排线连接的理想选择。
核心特点
高密度紧凑设计：1.27mm精密触点间距配合双排布局，在有限空间内实现更多信号通道，满足高密度布线需求。
不锈钢蝴蝶扣结构：采用高强度不锈钢材质的蝴蝶扣锁紧机构，提供可靠的连接保持力，同时支持快速插拔，便于生产组装与后期维护。
刺破式IDC压接端子：支持30AWG规格排线，通过刺破式压接工艺实现导线与端子的电气连接，无需剥线，大幅提升组装效率。
铜合金触点+镀金工艺：触点采用优质铜合金材质，表面镀金处理，确保低接触电阻和优异的信号传导性能。
宽温域工作能力：工作温度范围覆盖-65℃至+105℃，适应各类严苛环境条件下的稳定运行。
技术规格
参数 规格
系列 111196 / AMPMODU System 50
连接器类型 IDC插座（母座）
安装方式 线缆安装（自由悬挂）
触点间距 1.27mm（0.050英寸）
排数 2排
行距 2.54mm
适用线规 30AWG
触头材质 铜合金
触头镀层 金
额定电流 0.5A
额定电压 30V
绝缘电阻 5000MΩ
工作温度 -65℃ ~ +105℃
锁紧方式 不锈钢蝴蝶扣
产品详情核心参数工程图纸
一、产品概述
本系列IDC排线由深圳市优尼克科技有限公司生产111196系列IDC连接器量身设计。产品采用标准1.27mm中心间距，支持30AWG常用线规，性能稳定、适配精度高，广泛适用于计算机服务器、工业控制设备、通信设备等场景的信号传输与内部互连系统。
本产品为优尼克自主生产的通用型配套排线，可与11196系列IDC连接器完美兼容，完全满足大批量线束组装的替代配套与量产应用需求。
二、产品规格
参数 | 规格 |
|---|---|
中心间距（Pitch） | 1.27mm |
导线规格 | 30AWG |
绞合结构 | 7股绞合（7/0.127mm） |
芯线材质 | 高纯度镀锡铜 |
绝缘材质 | 高品质PVC绝缘料 |
阻燃等级 | UL94V-0级阻燃 |
额定电压 | 30V AC |
工作温度范围 | -20°C ～ +80°C（支持定制温区） |
排线外观 | 红边灰排线、灰边灰排线（可选） |
位数规格 | 支持按需定制任意位数 |
备注：以上技术参数仅供选型参考，最终交付标准以双方确认样品及批量规格书为准，如需完整规格文件或样品测试，可随时咨询对接。
三、产品核心优势
1. 精准适配，端接稳定可靠
本系列排线基于1.27mm标准间距研发，针对11196系列IDC连接器的刺破端接特性做了专项优化。排线厚度、芯线外径、绝缘层硬度均经过精密匹配，可确保IDC端子顺利刺破绝缘层，形成稳定的气密性连接，有效杜绝接触不良、虚接、端接脱落等失效问题，适配一致性高。
2. 高纯度铜芯，信号传输稳定
导体采用高纯度退火镀锡铜材质，搭配7股绞合结构，相较于单股导线柔韧性更佳、耐反复弯折，适配设备动态使用场景。产品采用“先镀后绞”工艺，单股铜丝镀层均匀、附着力强，具备优异的抗氧化能力，长期使用不易氧化衰减，保障信号传输持续稳定。
3. 精密制程，品质严格可控
生产采用高精度模具与标准化工艺流程，严格管控排线间距、芯线平行度及整体平整度，成品排线规整无变形、尺寸一致性高。所有成品均100%经过通断测试与耐压检测，全面剔除短路、断路、绝缘不良等不良品，保障每批次产品品质稳定。
4. 定制灵活，交付高效快速
常规支持10P～100P全系列位数规格，可根据客户图纸及应用需求，定制专属排线长度、外观颜色、端接端子类型。现货储备充足，交期灵活可控，可高效承接大批量ODM、OEM定制订单，满足客户量产需求。
四、产品说明
本系列IDC排线专为适配11196系列IDC连接器开发，经多轮工程匹配验证，适配性能优异。产品结构完全符合UL2651行业标准，适配各类IDC刺破压接式线束组装工艺，可兼容自动化、半自动化量产作业，大幅提升线束厂商的组装效率与生产良率。
五、免责声明
本产品由深圳市优尼克科技有限公司、生产与销售，属于通用型IDC排线配件，适配所有符合1.27mm间距IDC端接标准的连接器。
本产品适配性能已完成工程测试验证，受下游连接器批次差异、装配工艺、使用环境等因素影响，实际适配效果可能存在细微偏差，建议客户量产前务必完成样品试配、测试确认。
六、订购信息
项目 | 说明 |
|---|---|
产品名称 | IDC排线 — 11196 适配系列 |
标准规格 | 1.27mm间距、30AWG、红边灰排线 |
定制服务 | 支持任意位数、长度、颜色定制，可提供UL认证定制方案 |
起订量 | 详询销售专员 |
样品政策 | 可提供免费适配样品，用于前期测试验证，欢迎咨询索取 |
