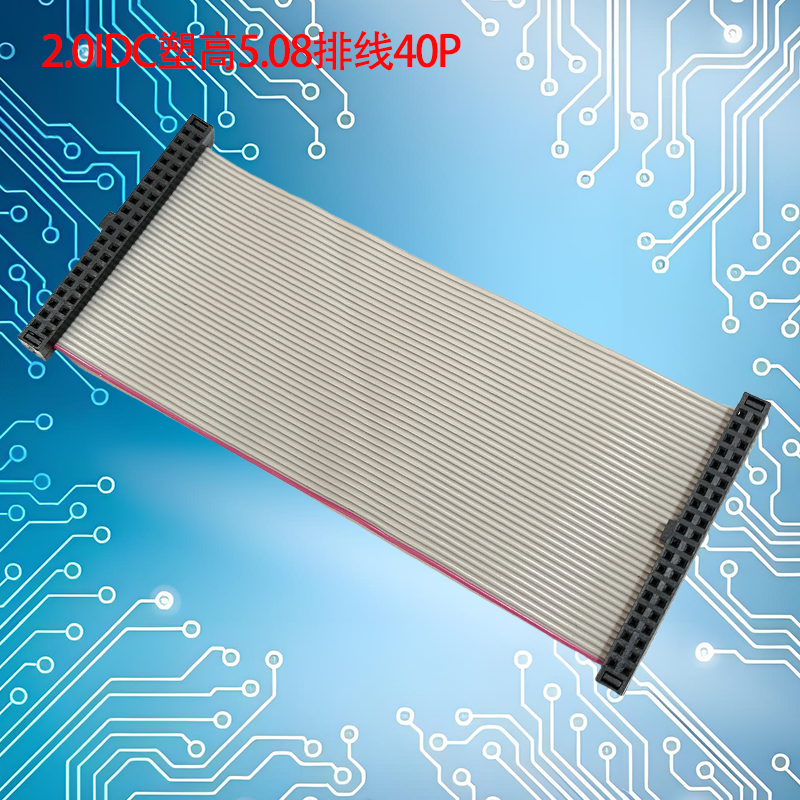

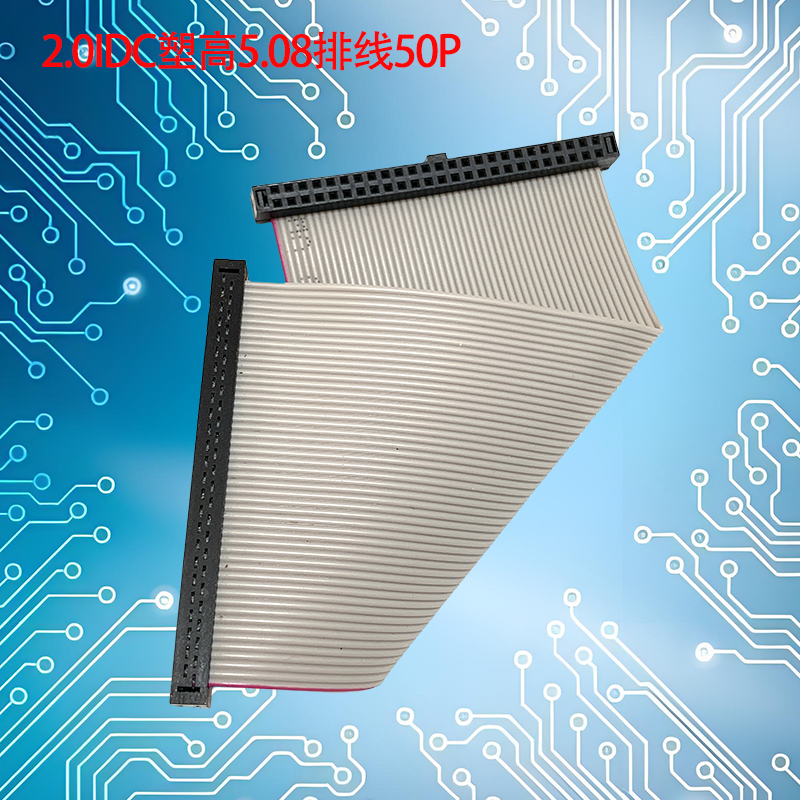

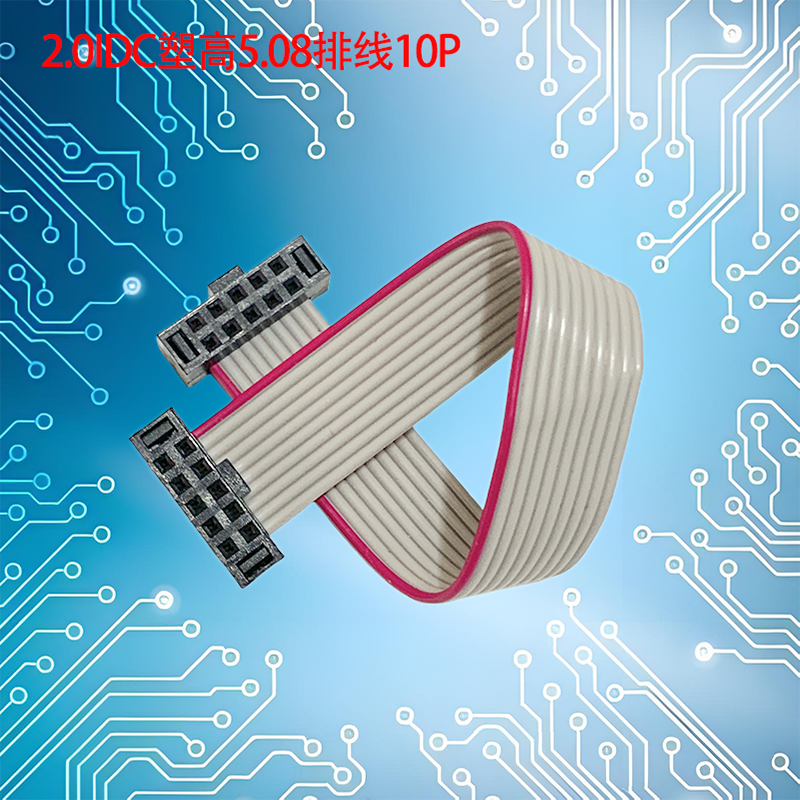

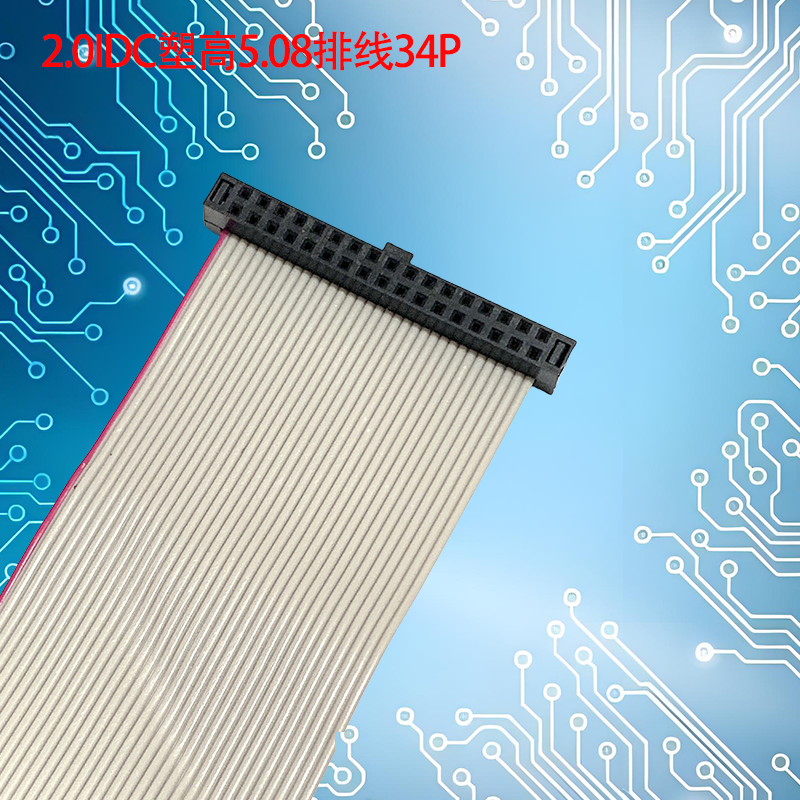

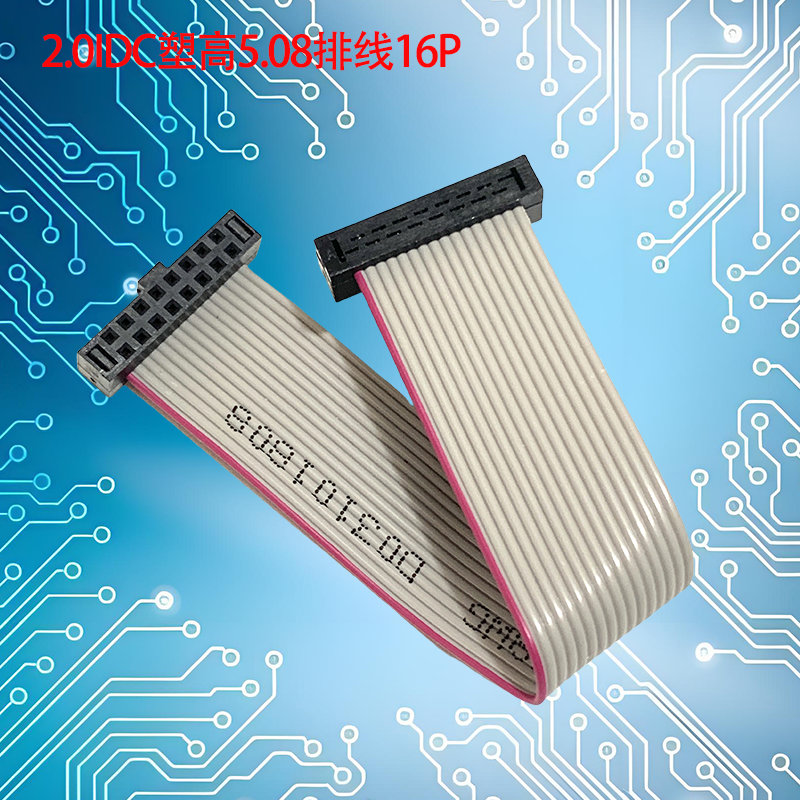

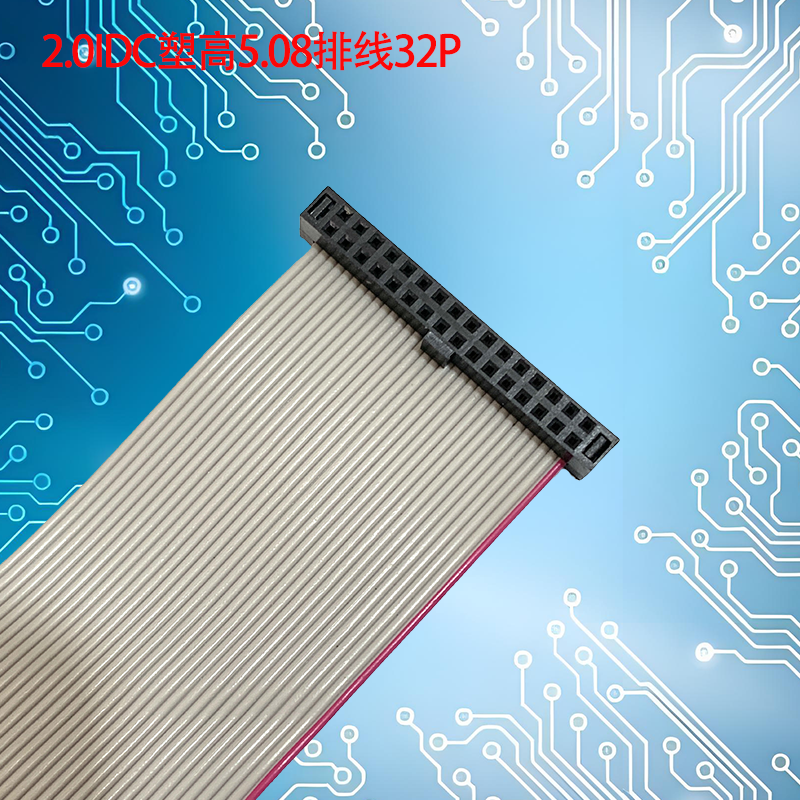

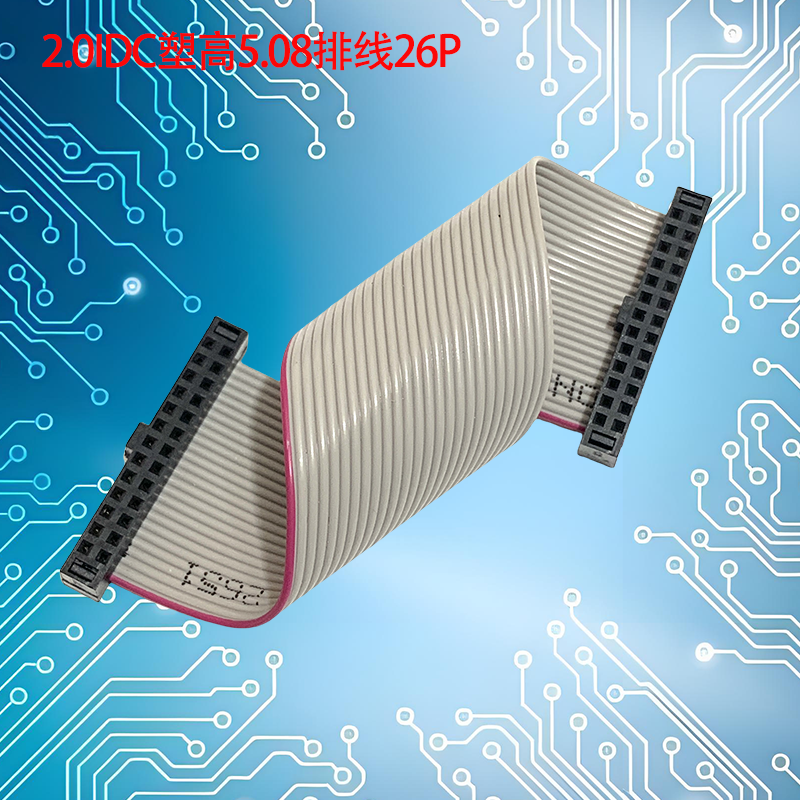

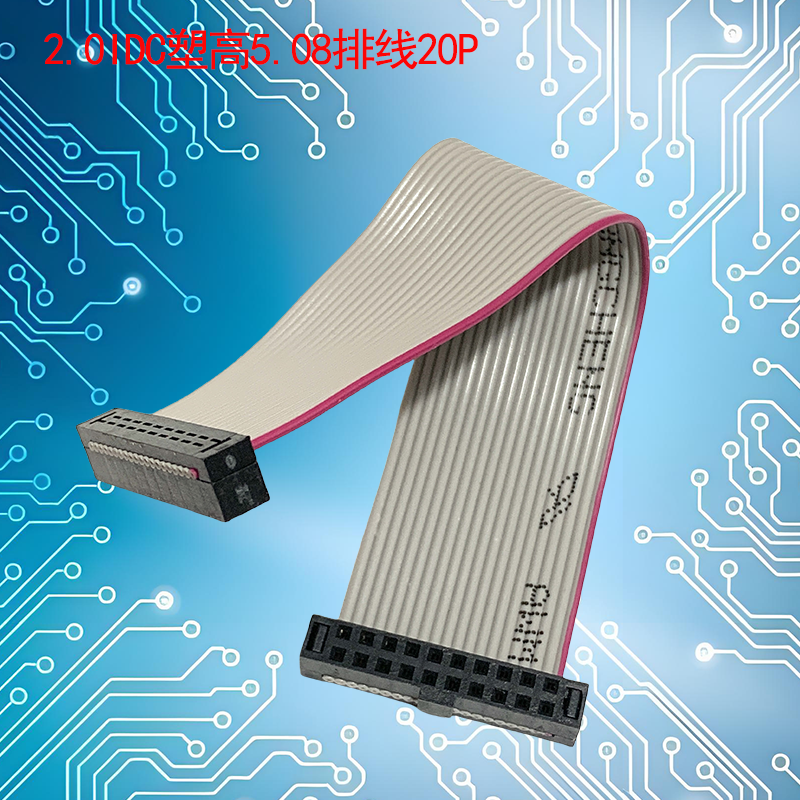

UNK-2.0-合高5.08-灰排线6P-60P
二维码
分享
产品概述
合高5.08 2.0间距IDC排线是一款采用绝缘位移连接（IDC）技术的扁平电缆组件，凭借2.0mm精密间距与5.08mm轻薄合高的黄金尺寸组合，为电子设备内部信号传输提供高效、可靠的连接解决方案。产品采用刺破式压接工艺，无需剥除导线绝缘层即可一次性完成多点连接，在提升装配效率的同时确保电气连接的稳定可靠。
核心参数
参数项目 规格
产品间距 2.0mm × 2.0mm（拼距及排距）
合高（组装高度） 5.08mm
芯数范围 10P～50P（可定制6P～60P）
适配线规 UL2651 26AWG / 28AWG
额定电流 1.0A
接触电阻 ≤20mΩ
绝缘电阻 ≥1000MΩ（DC 500V）
耐压 AC 500V / 1分钟
工作温度 -40℃ ～ +105℃
绝缘材料 环保PVC（阻燃等级UL94-V0）
端子材质 磷青铜/青铜，镀金或镀锡处理
技术优势
1. 轻薄紧凑，节省空间
5.08mm的超薄合高设计，使产品能够在极狭小的设备空间内灵活安装，满足现代电子产品小型化、轻薄化的设计趋势。
2. IDC刺破式工艺，高效可靠
采用绝缘位移连接技术，压接时端子刺穿线缆绝缘层直接接触导体，无需预剥线，大幅提升装配效率并降低人工操作误差。双接触Y型端子设计进一步确保接触性能的优越性。
3. 优异的电气与机械性能
低接触电阻（≤20mΩ），信号传输稳定
耐压达AC 500V，绝缘性能优异
宽温域工作能力（-40℃～+105℃），适应多种环境
线缆可弯曲、扭转而不损坏，适应不同形状和特殊包装尺寸
4. 品质保障
产品符合RoHS环保标准、CE等认证，出厂前经过导通性检测、绝缘电阻测试、耐电压测试等严格品控流程。
合高5.08 2.0间距IDC排线是一款采用绝缘位移连接（IDC）技术的扁平电缆组件，凭借2.0mm精密间距与5.08mm轻薄合高的黄金尺寸组合，为电子设备内部信号传输提供高效、可靠的连接解决方案。产品采用刺破式压接工艺，无需剥除导线绝缘层即可一次性完成多点连接，在提升装配效率的同时确保电气连接的稳定可靠。
核心参数
参数项目 规格
产品间距 2.0mm × 2.0mm（拼距及排距）
合高（组装高度） 5.08mm
芯数范围 10P～50P（可定制6P～60P）
适配线规 UL2651 26AWG / 28AWG
额定电流 1.0A
接触电阻 ≤20mΩ
绝缘电阻 ≥1000MΩ（DC 500V）
耐压 AC 500V / 1分钟
工作温度 -40℃ ～ +105℃
绝缘材料 环保PVC（阻燃等级UL94-V0）
端子材质 磷青铜/青铜，镀金或镀锡处理
技术优势
1. 轻薄紧凑，节省空间
5.08mm的超薄合高设计，使产品能够在极狭小的设备空间内灵活安装，满足现代电子产品小型化、轻薄化的设计趋势。
2. IDC刺破式工艺，高效可靠
采用绝缘位移连接技术，压接时端子刺穿线缆绝缘层直接接触导体，无需预剥线，大幅提升装配效率并降低人工操作误差。双接触Y型端子设计进一步确保接触性能的优越性。
3. 优异的电气与机械性能
低接触电阻（≤20mΩ），信号传输稳定
耐压达AC 500V，绝缘性能优异
宽温域工作能力（-40℃～+105℃），适应多种环境
线缆可弯曲、扭转而不损坏，适应不同形状和特殊包装尺寸
4. 品质保障
产品符合RoHS环保标准、CE等认证，出厂前经过导通性检测、绝缘电阻测试、耐电压测试等严格品控流程。
产品详情核心参数工程图纸
产品概述
2.0mm间距IDC成品排线是深圳市优尼克科技有限公司自主研发、自主量产的高可靠性扁平线缆连接组件。产品采用28AWG标准绞合导体配置，连接器本体塑高仅5.08mm（0.200英寸），完全对标行业通用2.00mm间距IDC插座标准，具备极强的通用性与互换性。产品广泛适配工业控制、通信设备、医疗仪器、安防及消费电子等场景，是高密度、轻量化设备内部信号传输的优选连接方案。
依托二十余年IDC扁平线缆研发与量产经验，本产品采用成熟精密的绝缘位移端接工艺，出厂已完成标准化压接成型。客户无需剥线、无需焊接，可直接装配使用，大幅简化生产工序，有效提升整机装配效率与量产良率。
核心产品优势
一、全行业标准兼容，可直接替换
产品整体外形尺寸、针位排布、安装孔位、锁扣结构及板上安装高度，均严格遵循行业通用2.0mm间距IDC接口规范，可与市面主流推挽式母座连接器系统完全匹配、无缝互换。客户无需修改PCB图纸、无需调整结构设计，可直接替代对标品牌产品，适配性极强。
二、超薄紧凑型结构，适配高密度布线

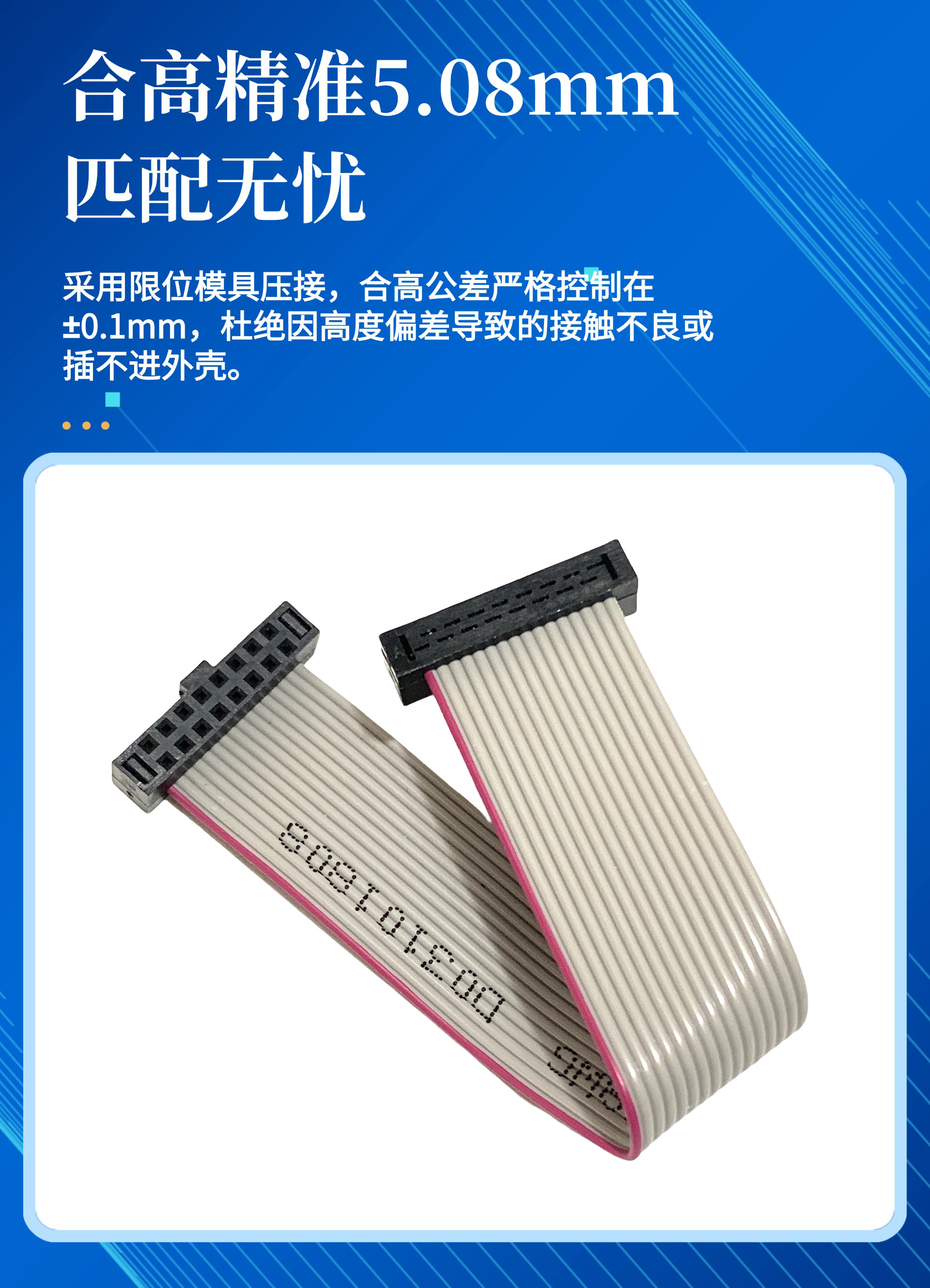

连接器本体塑体高度仅5.08mm，属于同规格产品轻薄化设计，可最大限度降低设备板上占位空间，有效压缩整机结构厚度，高度适配服务器、网络交换机、便携式精密设备等内部空间紧凑的电子系统，满足高密度集成布线需求。
三、推挽式锁紧结构，连接稳定、插拔便捷
采用行业成熟的Push-Pull推挽式锁定结构，插接到位可获得清晰触觉反馈，确保对位锁紧无误；拆卸时仅需轻拉锁扣即可轻松分离。既保障设备振动、颠簸工况下的连接稳固性，杜绝虚接、瞬断问题，又满足设备日常调试、维护的便捷拆装需求。
四、标准IDC免剥线工艺，大幅提升装配效率

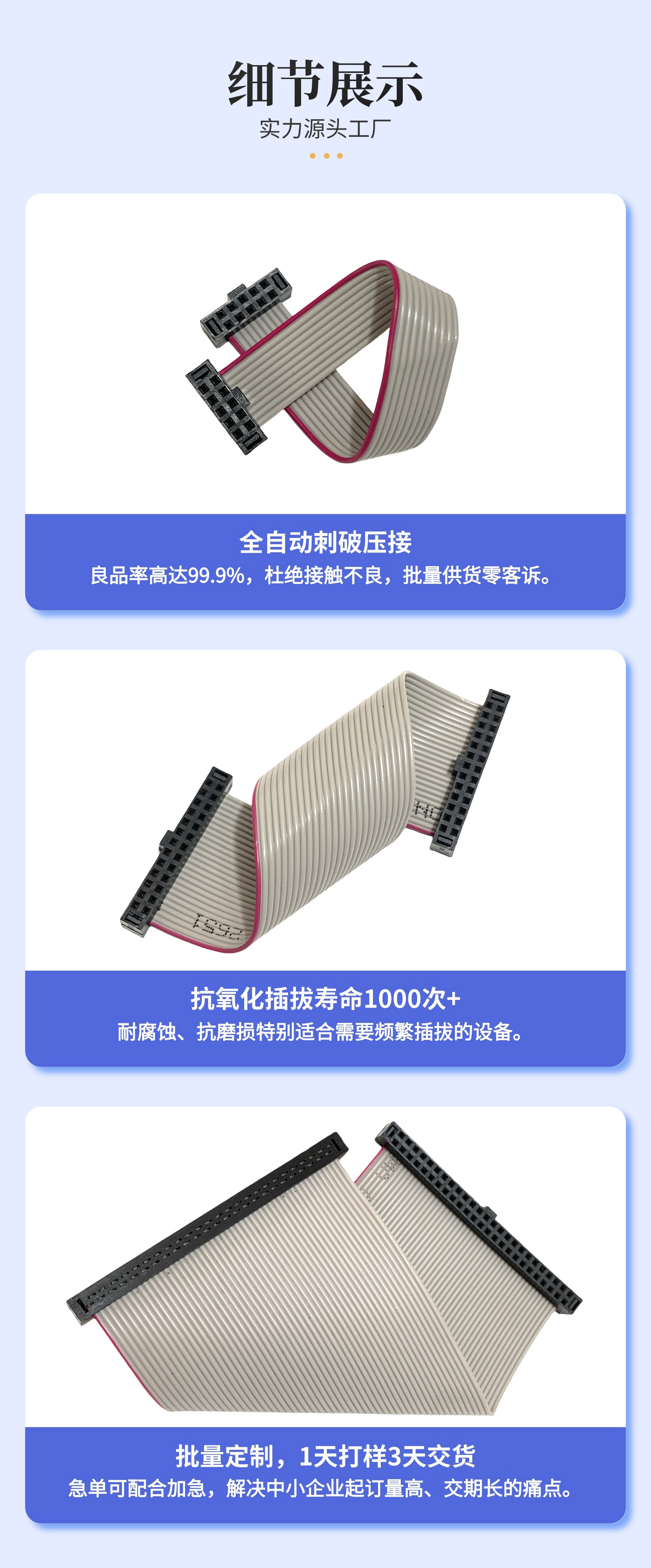

基于绝缘位移连接原理，端子可直接刺破线缆绝缘层，与内部导体精准接触，单次压接即可同步完成机械锁紧与电气导通。相较于传统手工剥线、焊接工艺，彻底规避虚焊、假焊、断线、剥线损伤等不良问题，装配效率提升50%以上，适配自动化量产作业。
五、28AWG绞合线缆，高柔韧、耐弯折、寿命更长

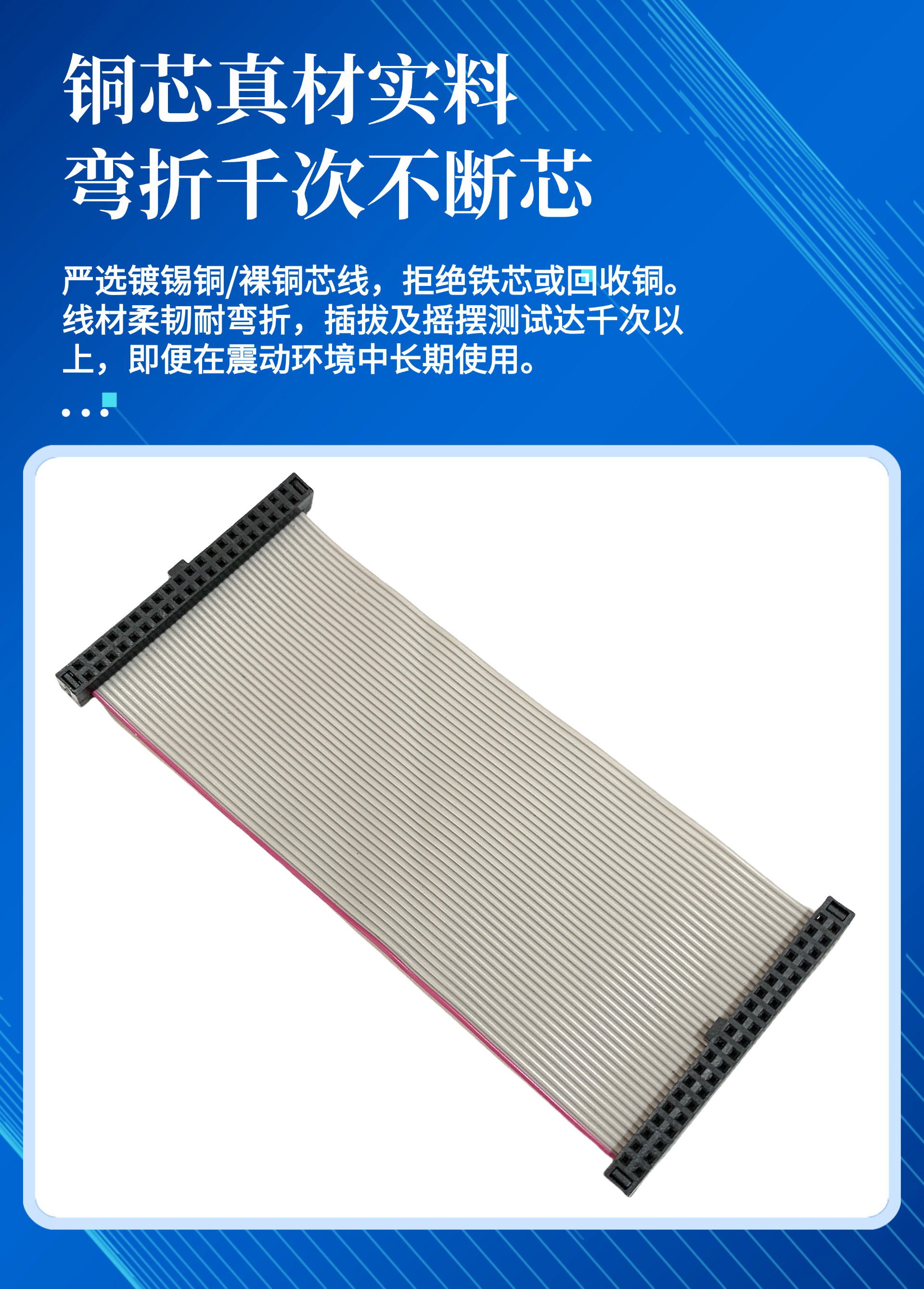

线缆采用28AWG（7/36超细绞合）镀锡铜导体，搭配高品质阻燃PVC绝缘层，相较于实心导体，具备更优异的耐弯折、抗拉伸性能，信号传输稳定、损耗低。排线支持按需分剥、分层走线，可适配设备内部复杂弯曲路径，适配动态弯折使用场景。
六、全链路自主生产，品质稳定、交期可控

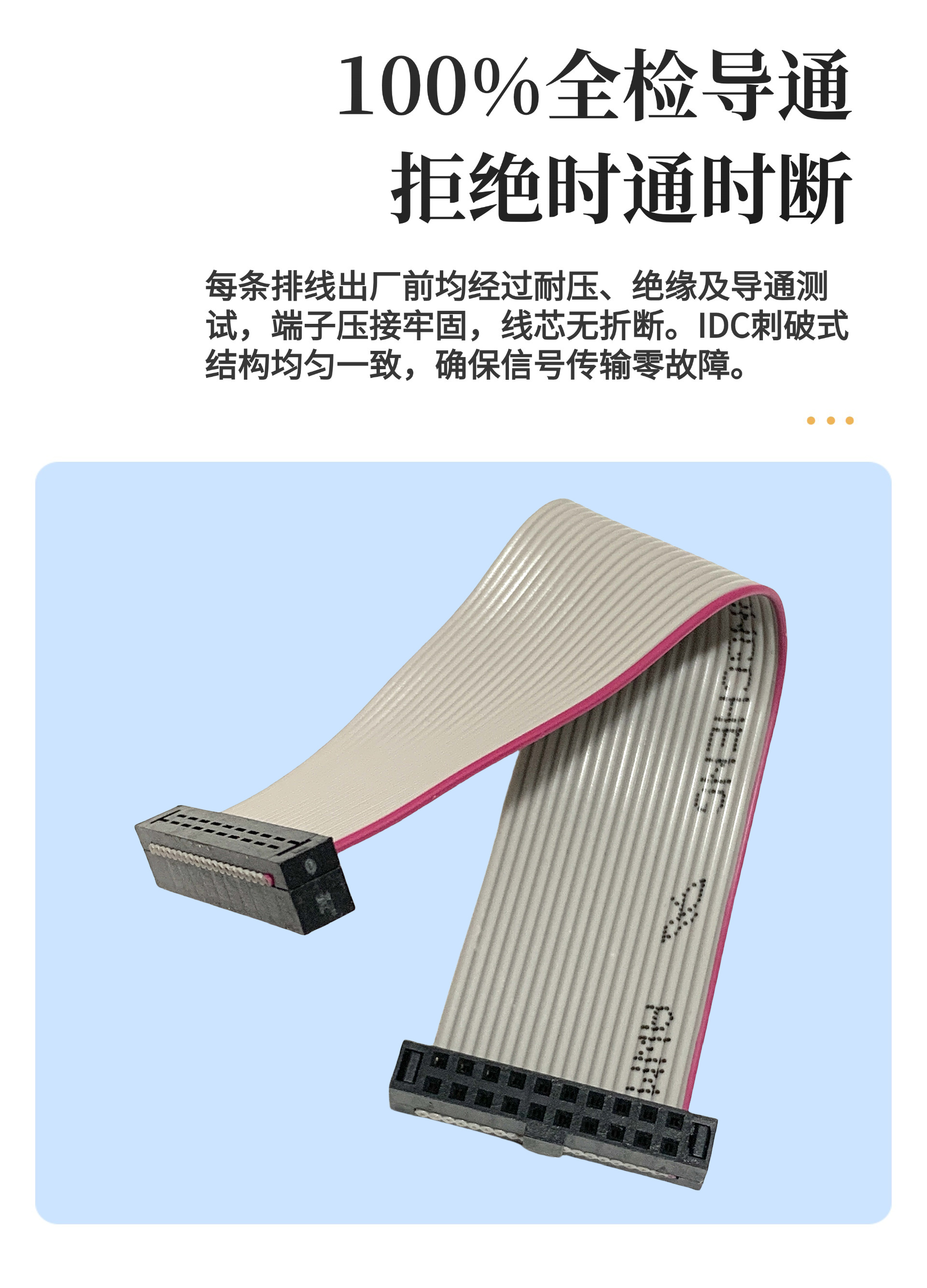

优尼克具备模具设计、线材裁切、精密IDC压接、成品检测全流程自主生产能力，完全摆脱外协依赖。所有成品均执行100%全检：包含导通通断测试、高压耐压测试、外观尺寸检验，批量品质一致性高。产品全系符合RoHS、REACH SVHC环保标准，可提供全套第三方检测报告。标准规格常备现货，定制款式最快48小时出样。
七、高灵活定制能力，适配个性化需求
可根据客户项目工况、结构图纸及装配需求，提供全方位非标定制服务，核心定制项如下：
排线长度：支持任意长度定制，常规公差±1.0mm，可按需升级更高精密公差
针位规格：双排结构，涵盖6P、8P、10P、12P、14P、16P、20P、24P、26P、30P、34P、40P、50P、60P等常用针位
外观配色：标配灰色绝缘外皮，支持定制配色
防呆结构：可按需增设极性定位键、防呆凸起结构，杜绝反插错插
端头工艺：支持单端/双端压接插座、单端压接插座+另一端剥皮镀锡/沾锡等组合工艺
产品技术规格
测试项目 | 技术参数 |
|---|---|
中心间距 | 2.00 mm |
排布方式 | 双排排列 |
连接器类型 | 母座（Receptacle） |
锁定方式 | 推挽式（Push-Pull） |
塑体高度 | 5.08 mm（不含锁扣结构） |
端接工艺 | IDC绝缘位移端接 |
适配线规 | 28 AWG |
导体结构 | 7/36 绞合镀锡铜 |
单芯线缆外径 | 约0.90 mm |
绝缘材质 | 灰色PVC，VW-1阻燃等级 |
端子材质 | 磷青铜基材，局部镀锡/镀金可选 |
单针额定电流 | 2.5 A |
耐电压性能 | 500V AC / 1min 无击穿 |
绝缘电阻 | ≥1000 MΩ（500V DC测试条件） |
接触电阻 | ≤20 mΩ |
工作温度范围 | -40℃ ～ +105℃ |
环保合规 | RoHS、REACH SVHC合规 |
典型应用场景
工业自动化：控制柜、PLC模块、工控板内部信号互连
通信设备：交换机、路由器、基站设备内部模块信号传输
医疗设备：诊断仪器、监护仪等精密医疗设备数据连接
安防系统：监控主板、采集板、控制板之间的信号对接
消费电子：打印机、扫描仪等办公设备内部线束连接
测试仪器：测量设备、检测工装的信号采集接口
选择优尼克科技的核心优势
深耕细分领域：专注IDC扁平排线研发制造多年，聚焦细分赛道，工艺、模具持续迭代优化，产品适配性与稳定性久经市场验证。
自主研发设计：全系产品结构尺寸独立研发设计，兼容行业通用标准的同时，规避专利风险，可放心批量量产使用。
灵活订单服务：支持样品打样、小批量试产、大批量配套，适配客户研发验证、项目落地全阶段需求。
品质售后保障：严格品控体系兜底，凡属制造端产生的开路、短路、压接不良等质量问题，均可无条件退换，售后无忧。
