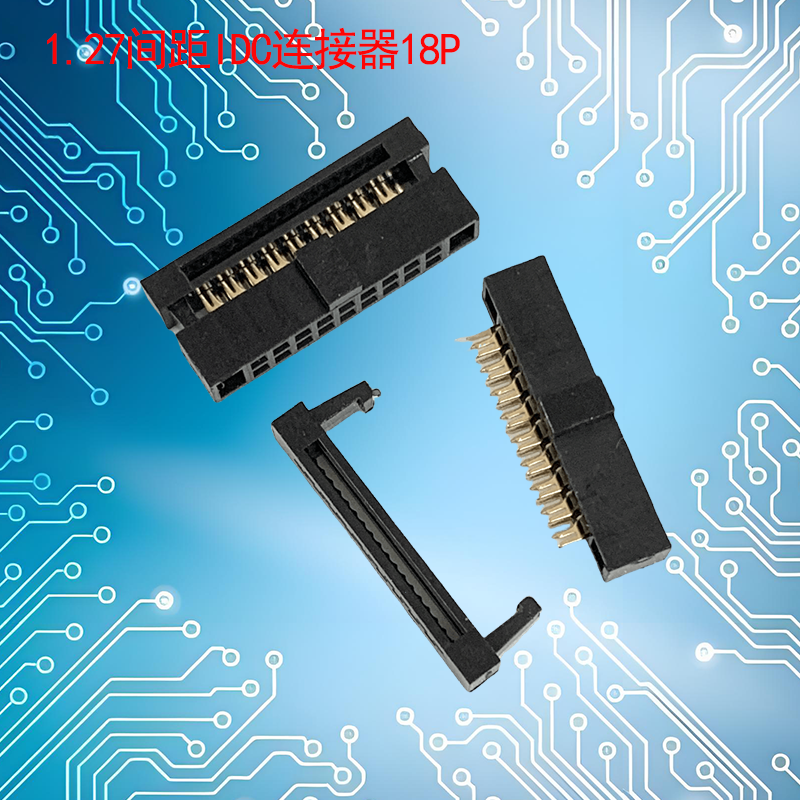

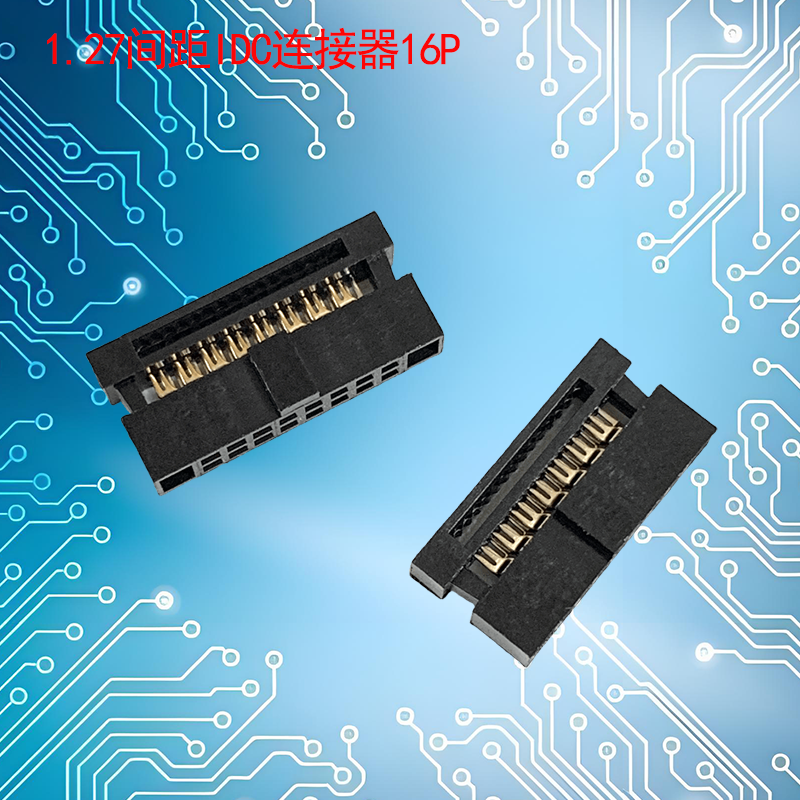

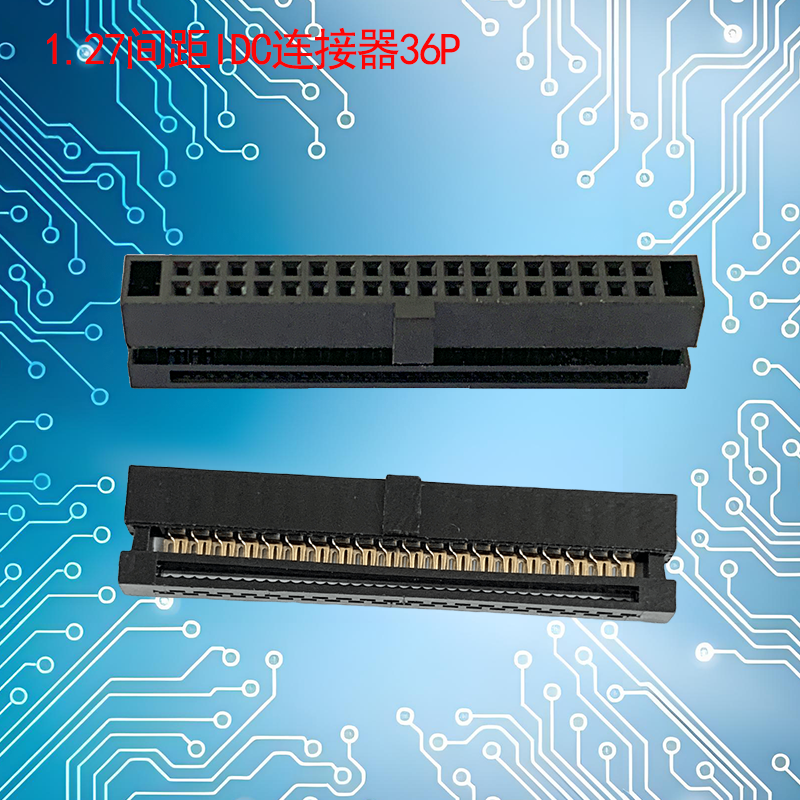

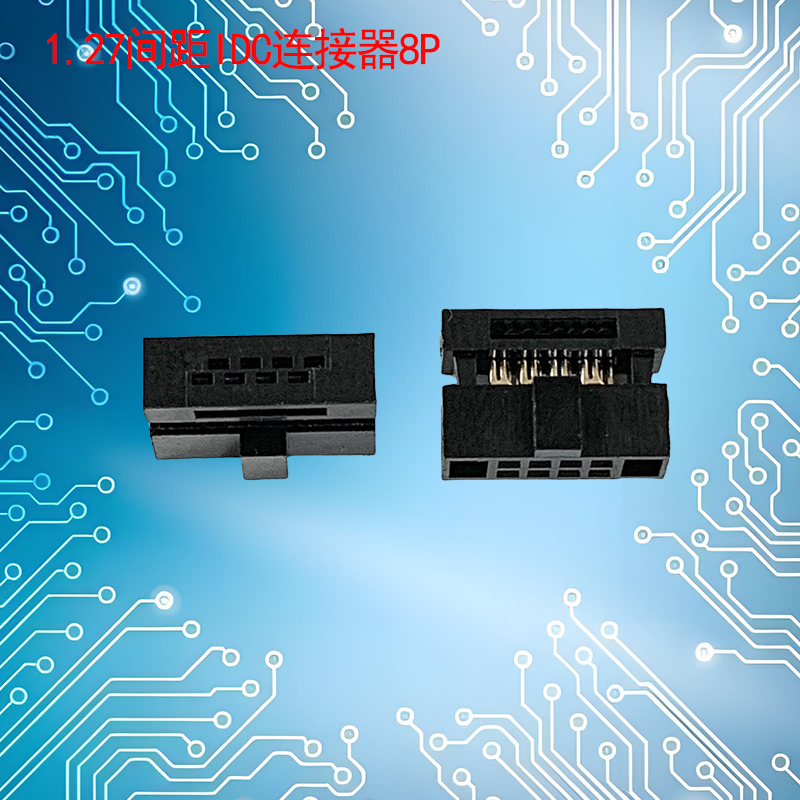

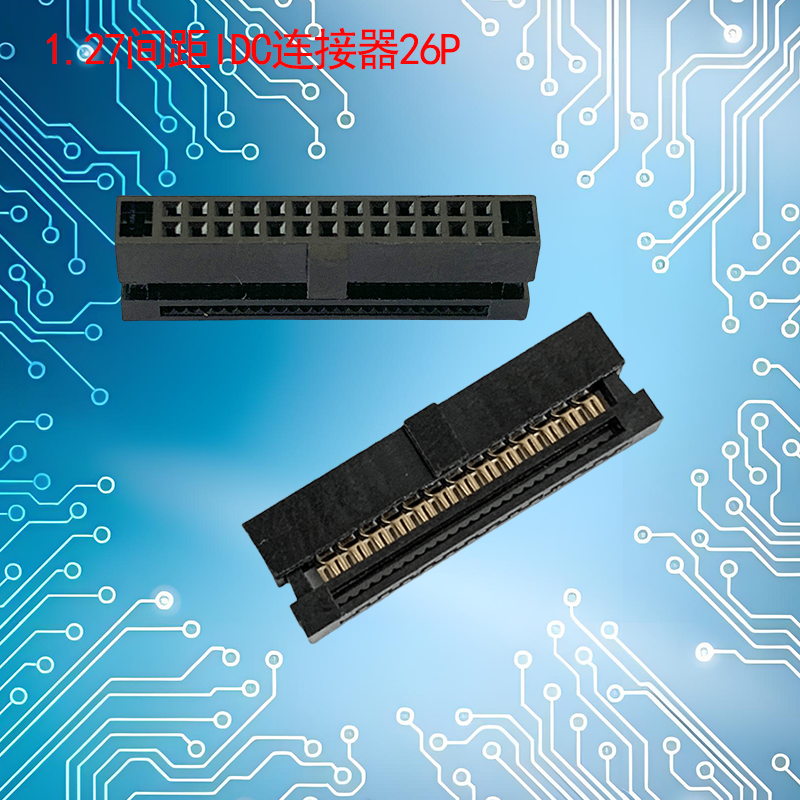

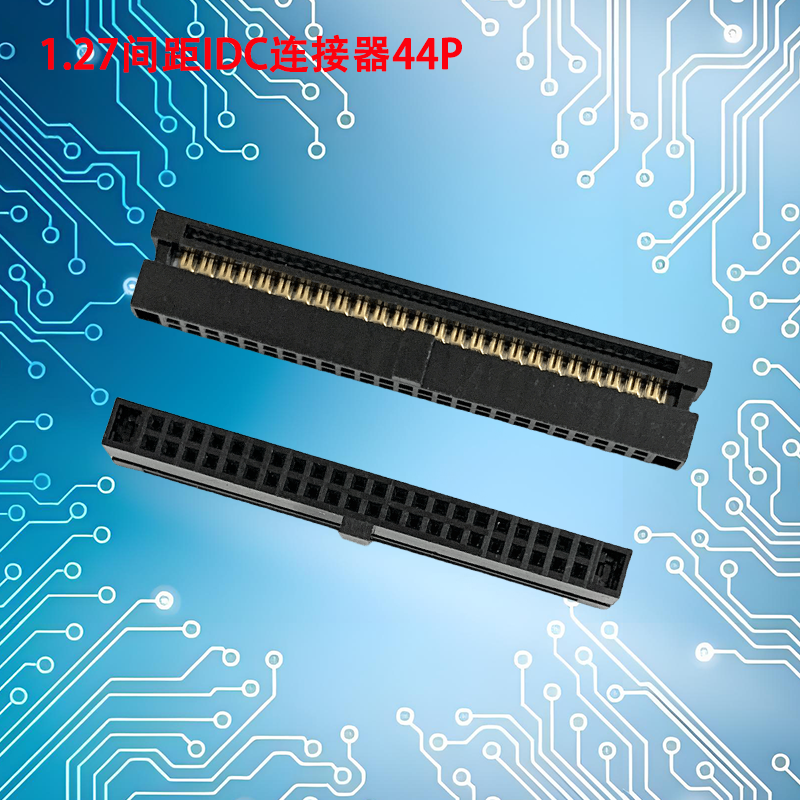

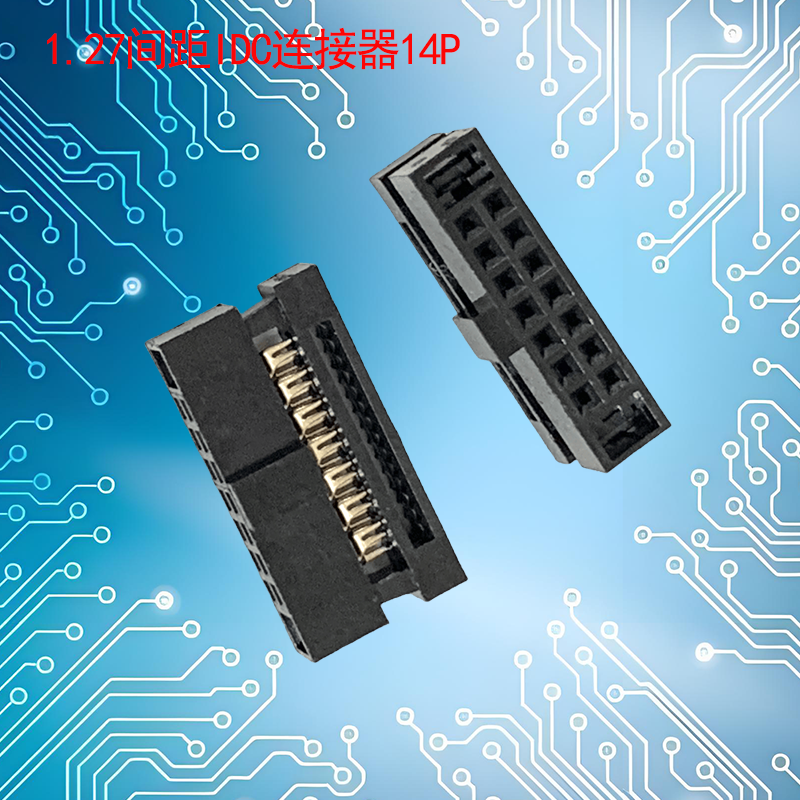

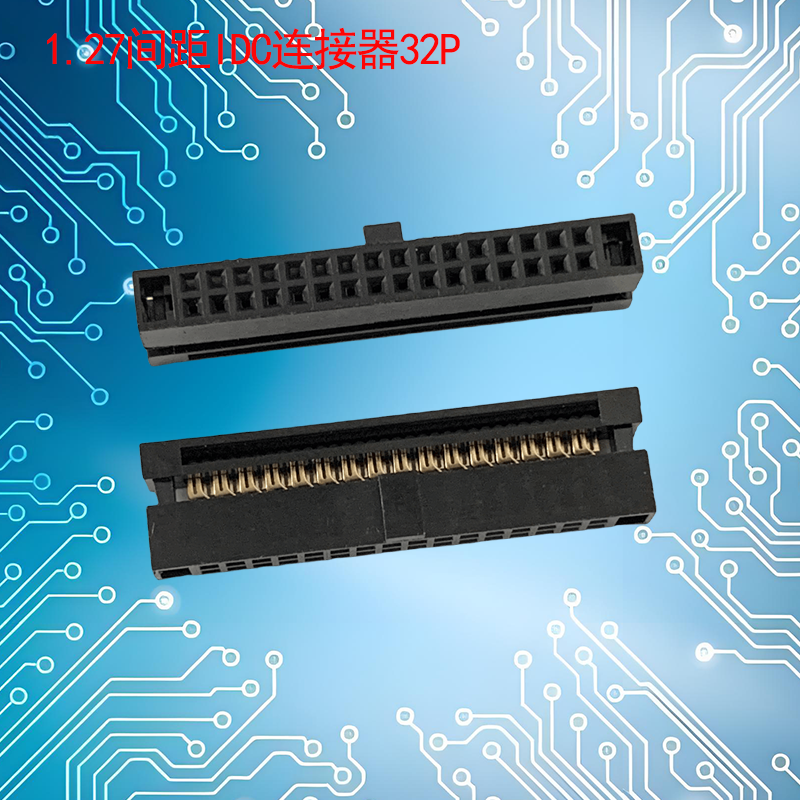

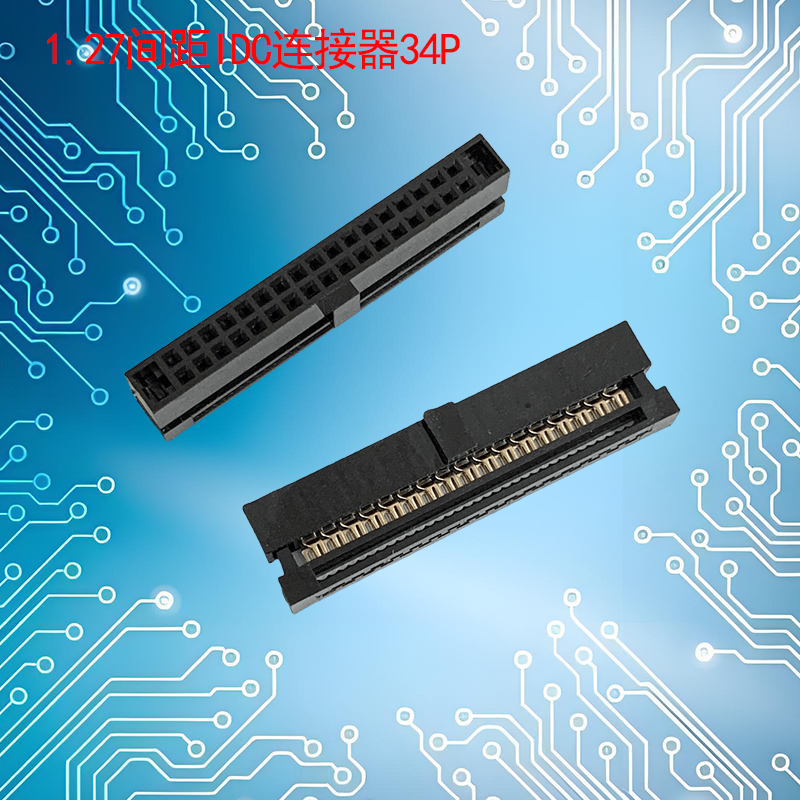

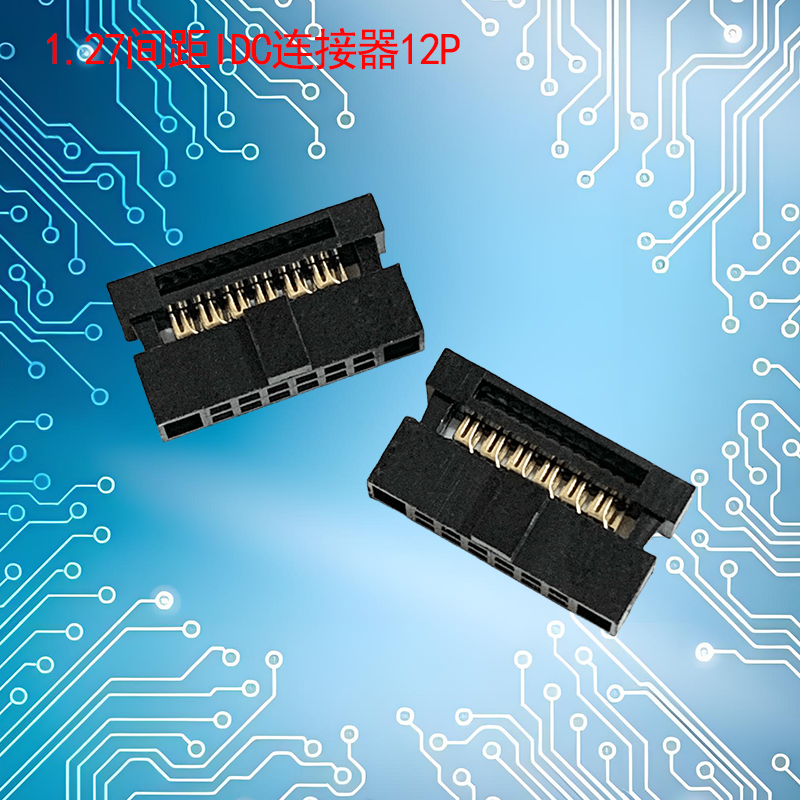

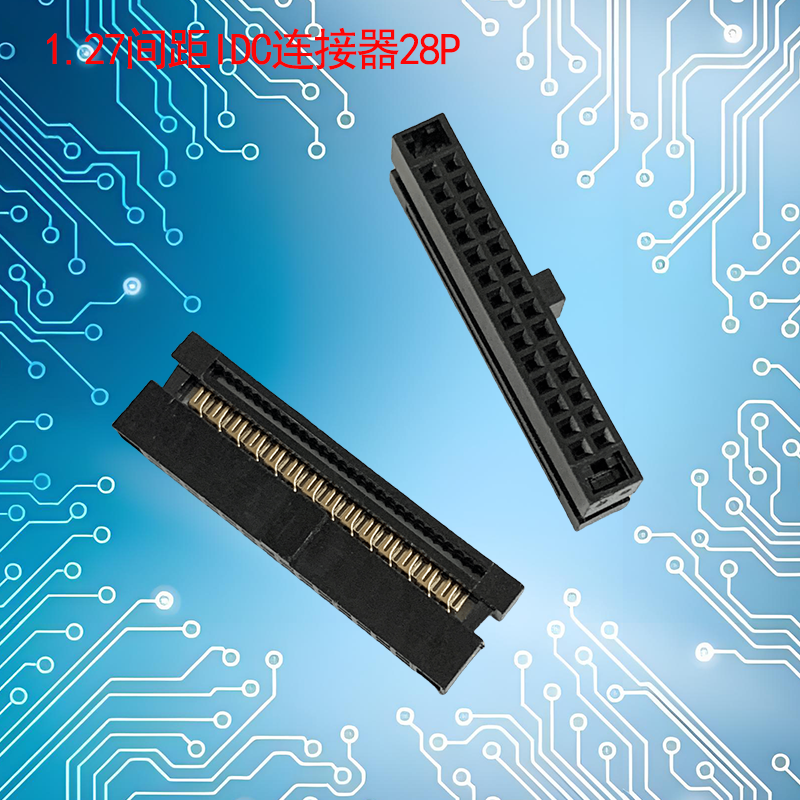

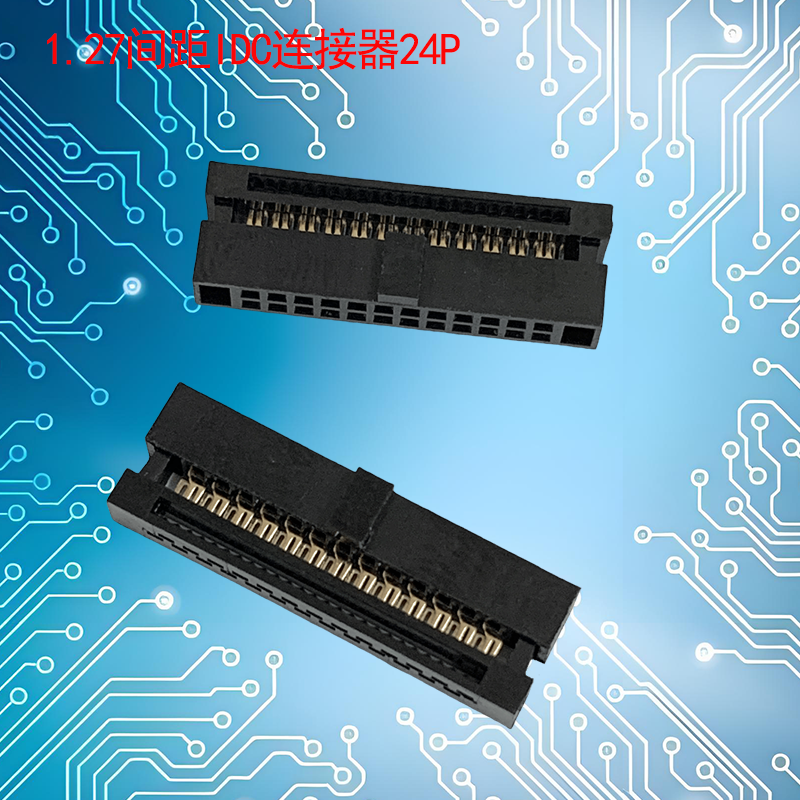

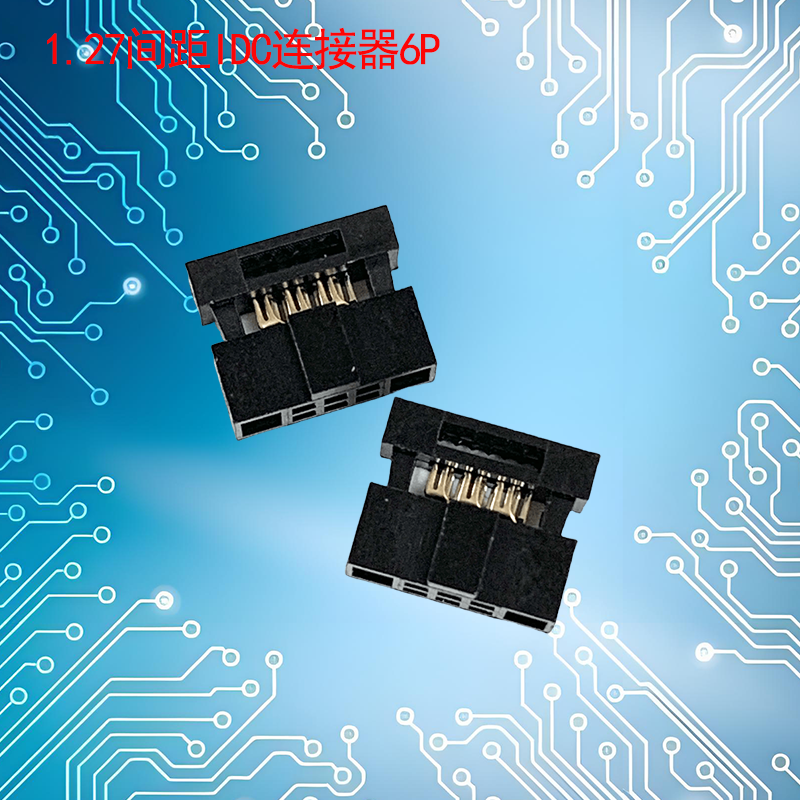

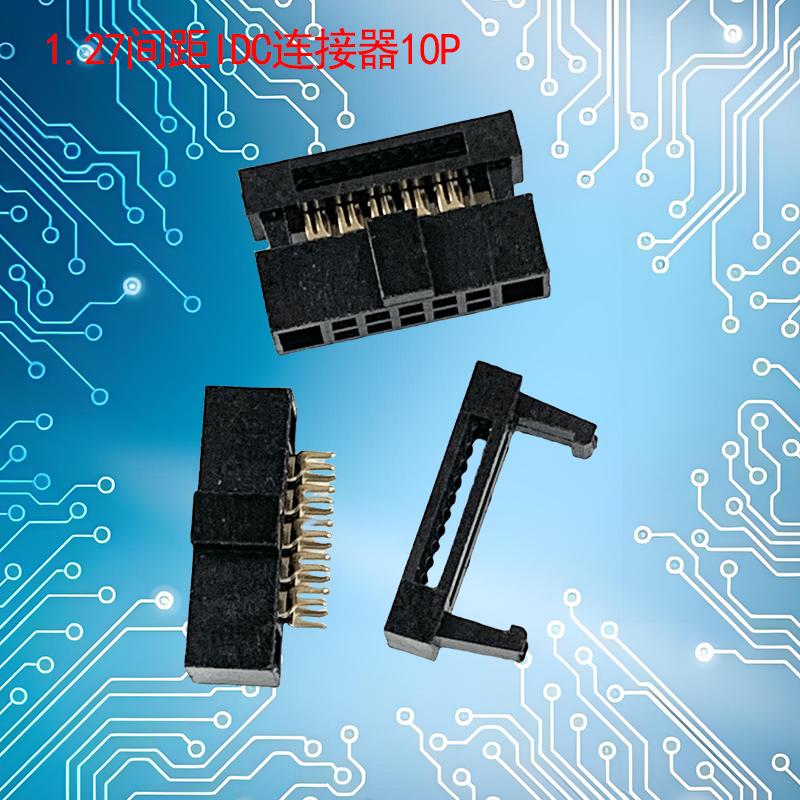

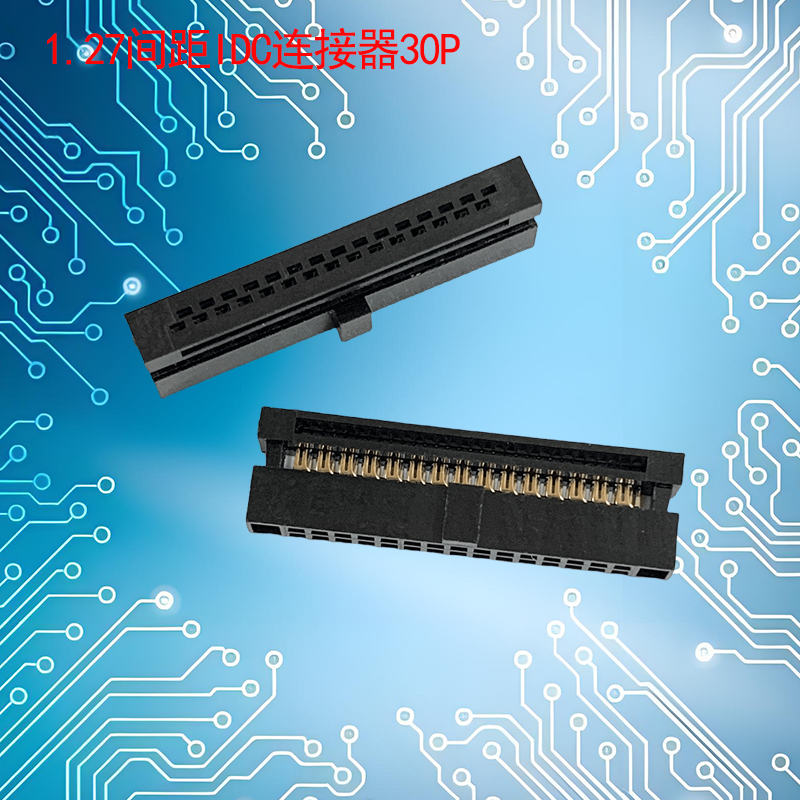

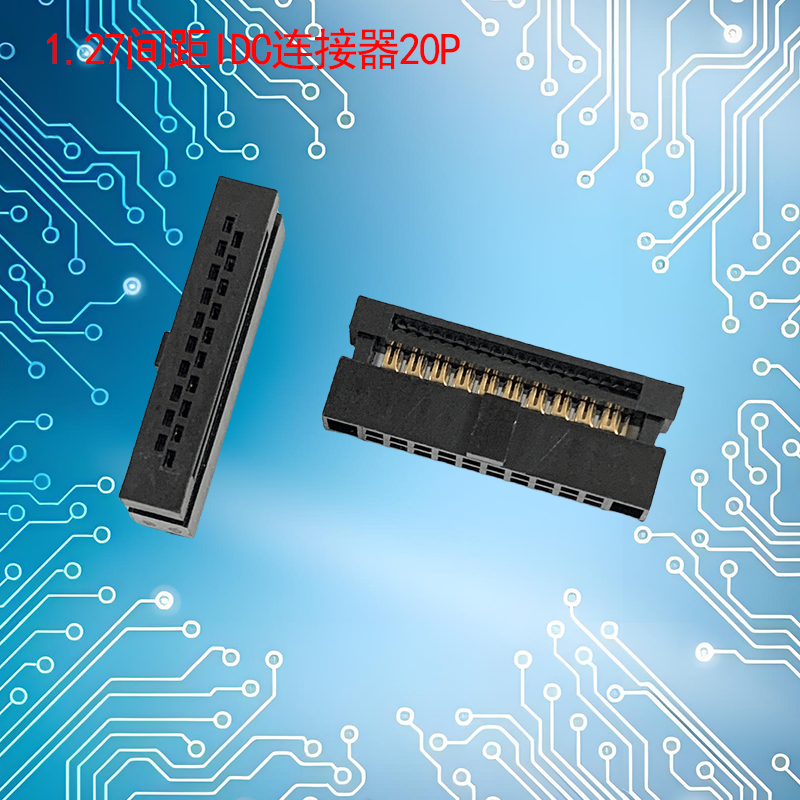

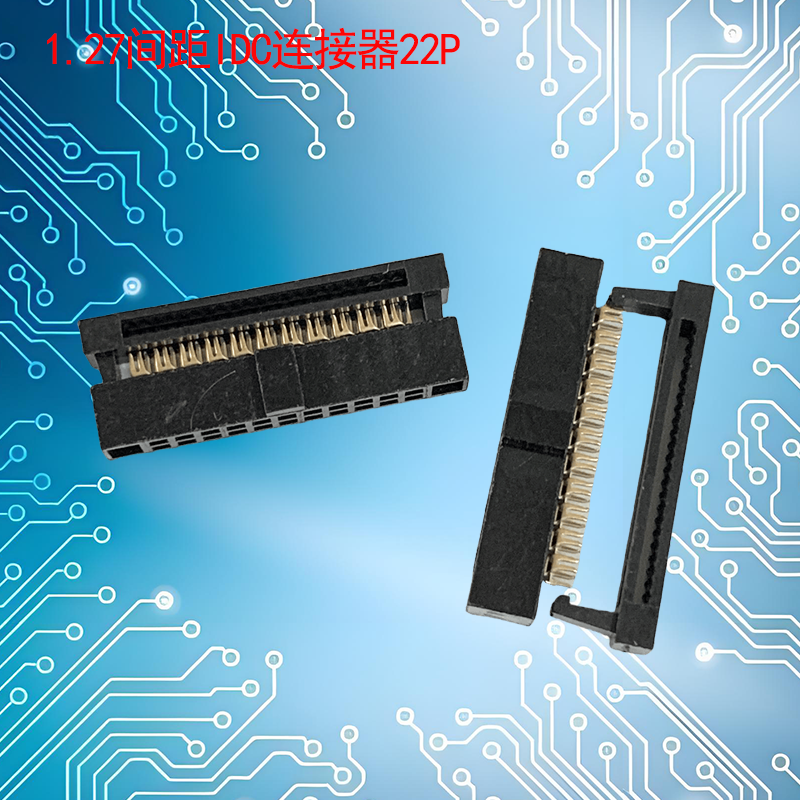

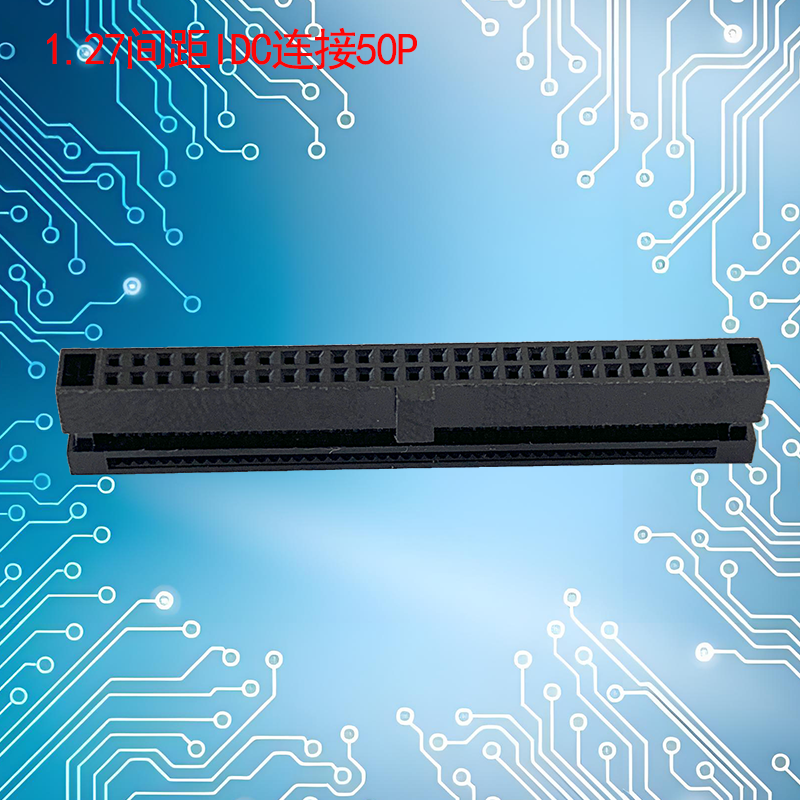

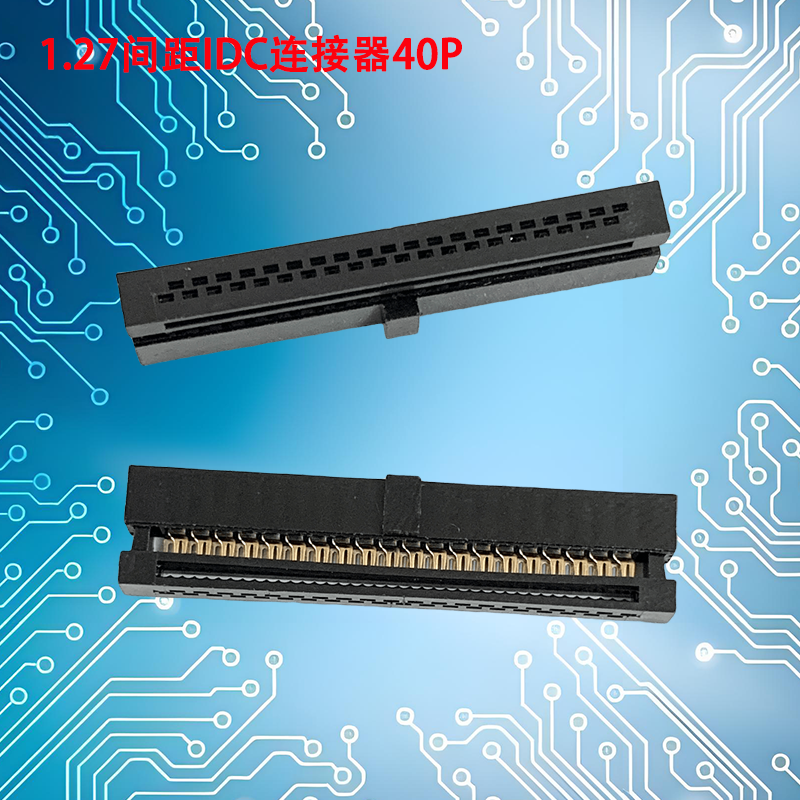

UNK-1.27-IDC连接器6P-60P
二维码
分享
产品概述
1.27mm间距IDC（绝缘位移连接器，Insulation Displacement Connector）是一种专为扁平带状电缆设计的线对板连接解决方案。产品采用成熟的IDC端子技术，通过切穿带状电缆绝缘层实现电气接触，无需预先剥除线缆绝缘皮，即可获得牢固、气密的电气连接。

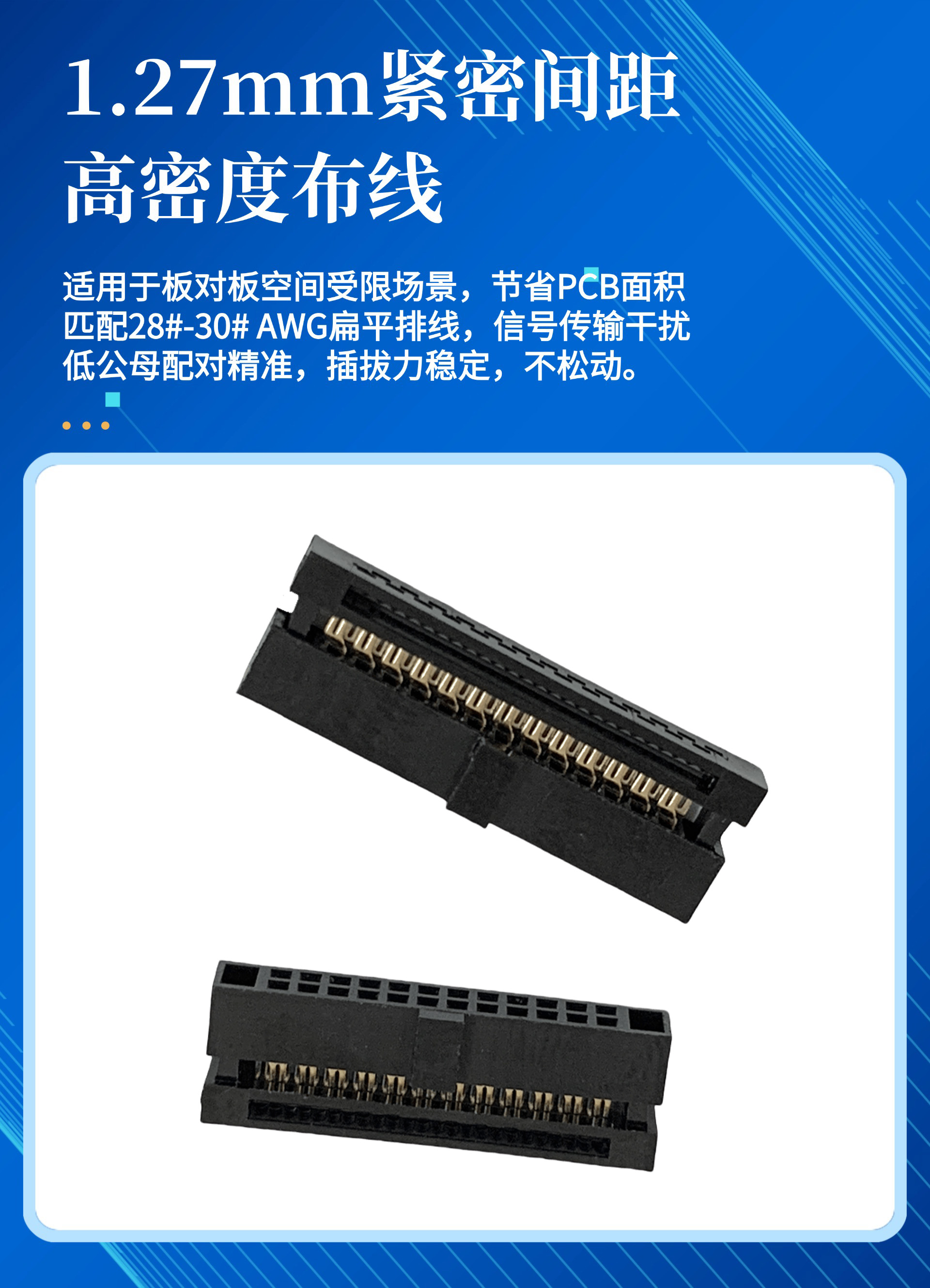

1.27mm（0.050英寸）的精细间距设计，相比传统2.54mm间距连接器可节约约50%的PCB占用空间，为高密度布线应用提供了理想的解决方案。

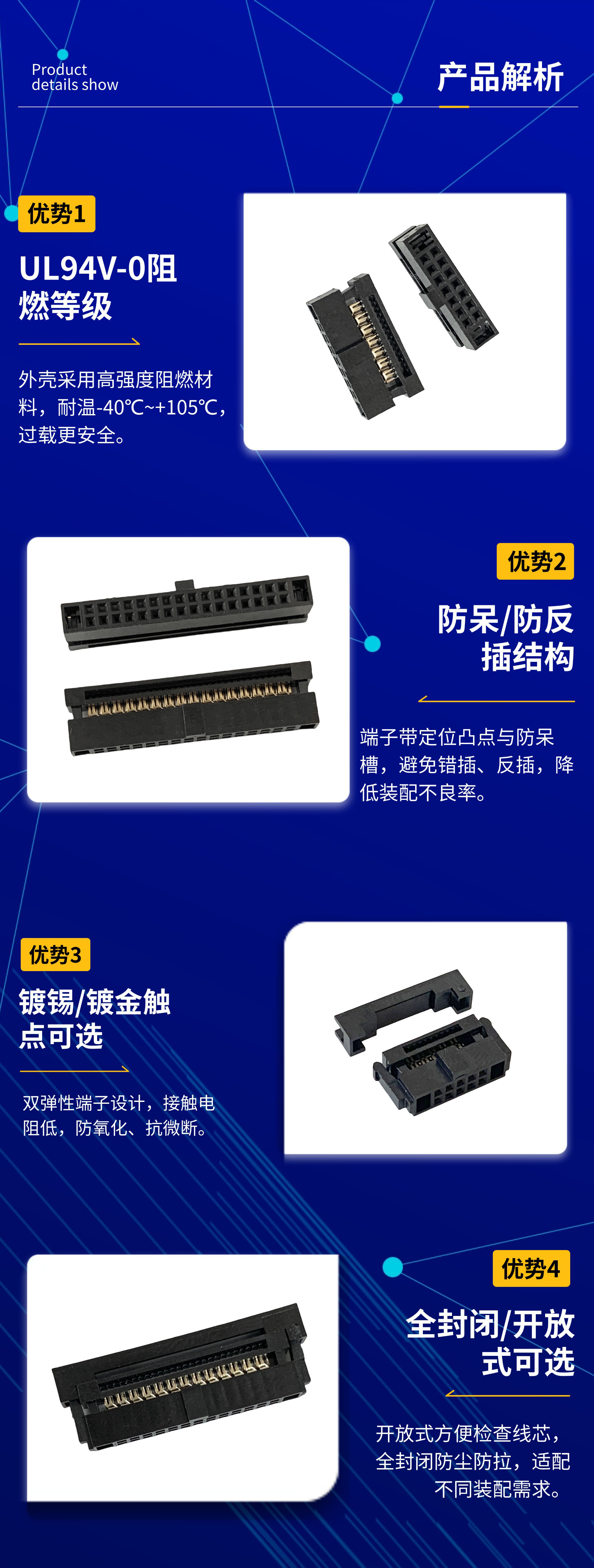

产品特点

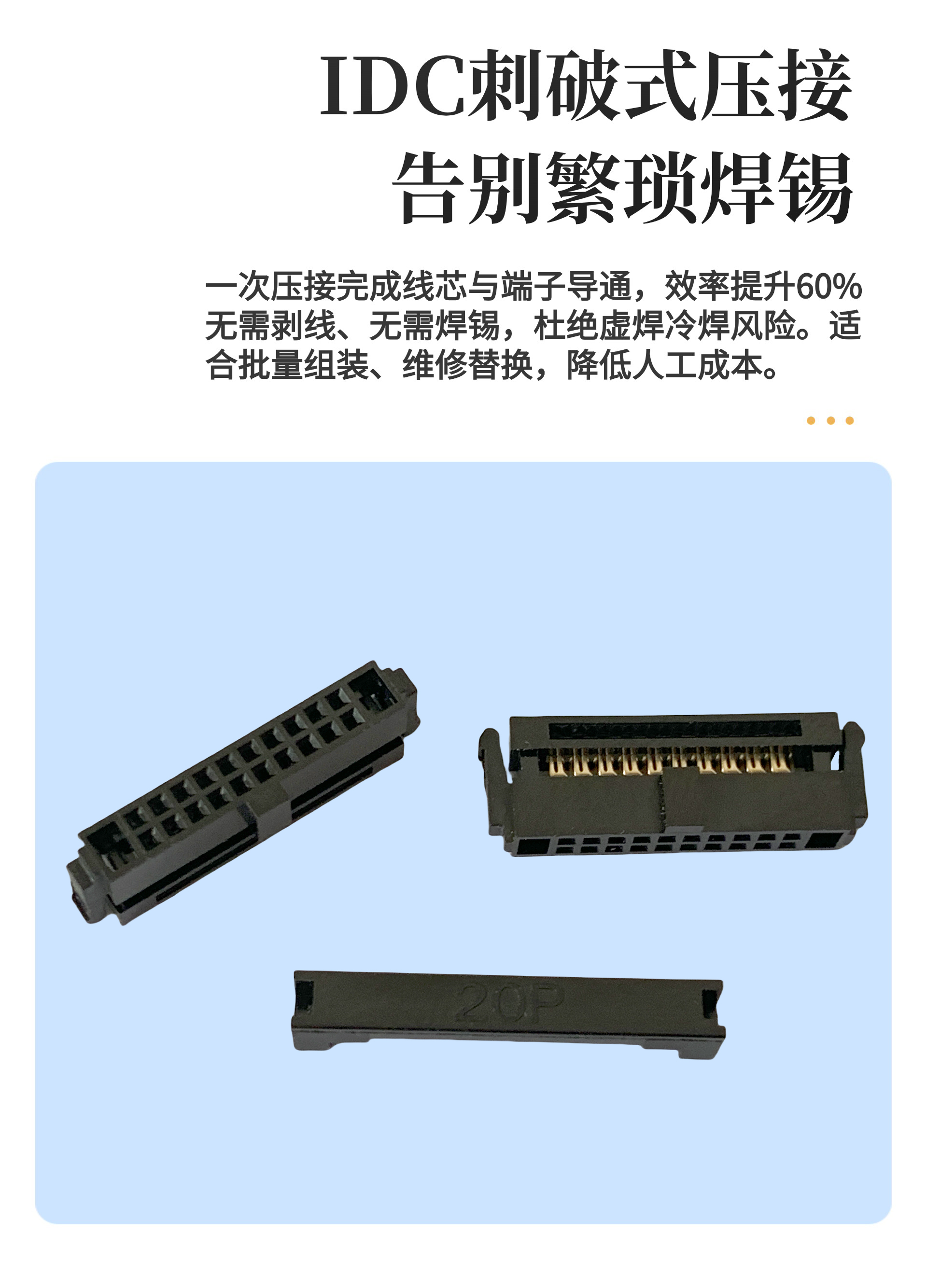

高效端接，无需剥线：IDC端子技术在压接过程中直接刺破线缆绝缘层完成电气连接，无需预先剥线，大幅提升装配效率。
可靠的气密性连接：绝缘位移接触形成牢固的气密连接，有效抵御氧化和腐蚀，确保长期接触可靠性。
紧凑的空间设计：1.27mm精细间距大幅缩小连接器占板面积，满足小型化、高密度布线需求。
丰富的触点配置：提供1排或2排结构，触点数量覆盖2路至100路等多种规格，适应不同信号传输需求。
可靠的接触系统：部分系列产品配备独特的接触弹簧系统，可吸收因振动和热膨胀引起的触点微动，有效防止摩擦腐蚀。
防误插设计：连接器带有极化导向功能，确保正确的连接方向，防止错配。
关键规格
参数 规格
间距 1.27mm
排数 1排 / 2排
触点数量 2~100路（依型号而定）
额定电流 1.0A ~ 1.5A（依型号而定）
额定电压 100V ~ 500V（依型号而定）
工作温度 -40°C ~ +105°C
触点材料 磷青铜 / 铜合金
触点镀层 镀金 / 镀锡（依型号而定）
外壳材料 玻璃填充聚酯 / 聚酯
阻燃等级 UL 94V-0
安装方式 电缆安装
应用领域
1.27mm间距IDC连接器广泛应用于各类电子设备的内部互连，典型应用场景包括：
工业自动化：工业机器人、生产和材料处理设备、电动机与风扇控制
汽车电子：汽车收音机、导航系统、仪表板系统、气候控制、安全气囊
通信与网络：基站、服务器/存储设备、机顶盒
消费电子：智能设备、音频/视频设备
医疗设备：医疗仪器及照明技术应用
控制与仪器：开关、控制面板、信息显示单元
1.27mm间距IDC（绝缘位移连接器，Insulation Displacement Connector）是一种专为扁平带状电缆设计的线对板连接解决方案。产品采用成熟的IDC端子技术，通过切穿带状电缆绝缘层实现电气接触，无需预先剥除线缆绝缘皮，即可获得牢固、气密的电气连接。
1.27mm（0.050英寸）的精细间距设计，相比传统2.54mm间距连接器可节约约50%的PCB占用空间，为高密度布线应用提供了理想的解决方案。
产品特点
高效端接，无需剥线：IDC端子技术在压接过程中直接刺破线缆绝缘层完成电气连接，无需预先剥线，大幅提升装配效率。
可靠的气密性连接：绝缘位移接触形成牢固的气密连接，有效抵御氧化和腐蚀，确保长期接触可靠性。
紧凑的空间设计：1.27mm精细间距大幅缩小连接器占板面积，满足小型化、高密度布线需求。
丰富的触点配置：提供1排或2排结构，触点数量覆盖2路至100路等多种规格，适应不同信号传输需求。
可靠的接触系统：部分系列产品配备独特的接触弹簧系统，可吸收因振动和热膨胀引起的触点微动，有效防止摩擦腐蚀。
防误插设计：连接器带有极化导向功能，确保正确的连接方向，防止错配。
关键规格
参数 规格
间距 1.27mm
排数 1排 / 2排
触点数量 2~100路（依型号而定）
额定电流 1.0A ~ 1.5A（依型号而定）
额定电压 100V ~ 500V（依型号而定）
工作温度 -40°C ~ +105°C
触点材料 磷青铜 / 铜合金
触点镀层 镀金 / 镀锡（依型号而定）
外壳材料 玻璃填充聚酯 / 聚酯
阻燃等级 UL 94V-0
安装方式 电缆安装
应用领域
1.27mm间距IDC连接器广泛应用于各类电子设备的内部互连，典型应用场景包括：
工业自动化：工业机器人、生产和材料处理设备、电动机与风扇控制
汽车电子：汽车收音机、导航系统、仪表板系统、气候控制、安全气囊
通信与网络：基站、服务器/存储设备、机顶盒
消费电子：智能设备、音频/视频设备
医疗设备：医疗仪器及照明技术应用
控制与仪器：开关、控制面板、信息显示单元
产品详情核心参数工程图纸
1.27mm间距刺破式IDC连接器技术规格书
一、产品概述
本系列为1.27mm（0.050英寸）间距绝缘位移（IDC）矩形插座连接器，专为扁平排线与PCB电路板之间的高密度、轻量化信号互连场景研发设计。产品严格遵循行业通用IDC接口尺寸规范，结构外形、刺破槽几何参数、定位方式及锁扣逻辑，可与市面主流1.27mm IDC连接器系统（含TE Connectivity同系列产品）实现完全物理互换与电气兼容，适配标准化批量装配与替代升级应用。
二、核心结构与技术原理
2.1 IDC精密刺破端子结构
端子采用高弹性磷青铜（C5191）或高性能铜合金基材，经精密一体冲压成型，形成标准化U型绝缘位移槽（IDS）。槽口宽度精准管控为0.38±0.02mm、槽深1.2mm，刃口经精密锐化处理，形成双向对称刺破结构。压接作业时，垂直压力驱动端子刃口穿透PVC/PP线材绝缘层，精准贴合内部26~28AWG绞合镀锡铜导体；同时将挤压后的绝缘层收纳至槽底两侧，形成弹性气密式连接，无需剥线、无需焊接，接触紧实且长期稳定。
2.2 弹性应力释放与抗振动设计
端子根部独创弧形弹性臂结构，压接成型后可持续输出稳定正向接触力。在设备温度循环、机械振动、轻微位移等复杂工况下，可始终保持端子与导体的贴合压力，有效规避因材质热膨胀系数差异引发的微动磨损、接触衰减问题，大幅提升连接器长期使用寿命与信号传输稳定性。
2.3 阻燃壳体与防呆锁紧机制
连接器绝缘壳体采用30%玻纤增强PBT材质，达到UL 94 V-0最高阻燃等级，注塑成型收缩率严格控制在0.3%~0.8%，尺寸精度高、形变率低。双排型号标准排距1.27mm，PIN位排列精度±0.05mm，对位精准无偏差。壳体两端集成一体式卡钩或分体式SUS301不锈钢锁扣，整体锁扣保持力≥20N，锁紧稳固不松脱。壳体预设极性导柱与防呆槽，从结构端杜绝反插、错插问题，保障装配准确性。
三、详细技术参数
3.1 机械性能参数
参数项目 | 测试条件/规格说明 | 典型性能指标 |
|---|---|---|
中心间距 | 标准设计 | 1.27mm±0.05mm |
排布方式 | 可选结构 | 单排 / 双排 |
PIN位数规格 | 全系列覆盖 | 6/8/10/14/16/20/24/26/30/34/40/50/60/64/80/100PIN及非标定制 |
适配排线规格 | 配套1.27mm间距扁平排线 | 26AWG~28AWG 绞合镀锡铜线 |
单PIN最大插入力 | 单点独立测试 | ≤0.9N |
单PIN最小拔出力 | 单点独立测试 | ≥0.3N |
整体锁扣保持力 | 两端锁扣同步受力 | ≥20N |
机械插拔寿命（镀金款） | 无负载工况，频次≤200次/小时 | ≥50次循环性能稳定 |
抗振动性能 | 10~500Hz、振幅1.5mm/加速度98m/s² | 无≥1μs瞬时断电，连接持续稳定 |
3.2 电气性能参数
参数项目 | 测试条件 | 规格标准值 |
|---|---|---|
单PIN额定电流 | 环境温度85℃，温升≤30℃ | 1.0A |
额定电压 | 标准海平面工况 | 250V AC / 100V DC |
耐电压强度 | 相邻PIN间、500V AC、持续1min | 无击穿、无飞弧、无漏电异常 |
绝缘电阻 | 相邻PIN间、DC 500V测试 | ≥1000 MΩ |
接触电阻 | 干电路、20mV/10mA、开尔文四线法测试 | 初始≤20mΩ；环境测试后≤30mΩ |
特性阻抗 | 非匹配常规环境 | 适配低频信号传输场景 |
3.3 环境与可靠性性能
测试项目 | 测试标准与条件 | 合格判定要求 |
|---|---|---|
连续工作温度 | 通电持续运行工况 | -40℃ ~ +105℃ |
存储温度范围 | 非通电静置状态 | -55℃ ~ +125℃ |
温度冲击测试 | IEC 60068-2-14，-40℃⇄+105℃、保持30min、5次循环 | 无机械损伤，接触电阻≤30mΩ |
耐湿热测试 | IEC 60068-2-30，40℃、95%RH、持续240h | 绝缘电阻≥100MΩ，无腐蚀、无性能劣化 |
盐雾腐蚀测试 | IEC 60068-2-11，5%NaCl、35℃、持续48h | 镀金区域无锈蚀，镀锡面无红锈、无严重腐蚀 |
引脚可焊性测试 | 波峰焊260℃±5℃、焊接3~5s | 焊锡润湿均匀，覆盖率≥95% |
四、核心材料规格
组件部位 | 材质 | 规格标准 | 核心性能特性 |
|---|---|---|---|
连接器壳体 | PBT+30%玻纤 | UL 94 V-0阻燃 | 热变形温度HDT≥210℃（1.82MPa），吸湿率≤0.08%，尺寸稳定、耐高温 |
端子基材 | 磷青铜 | C5191 | 抗拉强度≥500MPa，弹性模量110GPa，回弹性能优异、抗疲劳 |
端子接触区电镀 | 金镍镀层 | 常规≥0.38μm，可定制0.76μm（15μinch） | 接触电阻极低，抗氧化、抗硫化，适配高可靠工况 |
端子焊接区电镀 | 雾锡/镀金 | 纯雾锡镀层 | 可焊性优异，上锡均匀，适配批量焊接制程 |
可选电镀方案 | 全金、半金镍、亮锡 | 按需定制 | 适配普通、潮湿、高频、高可靠等不同应用场景 |
锁扣结构 | 不锈钢 | SUS301 | 弹性优异，持久保持锁扣力≥15N，不易形变、不易松脱 |
五、制造精度与质量控制
5.1 关键尺寸精度管控（单位：mm）
20位以内PIN间距累积误差：≤±0.05
焊接引脚共面性：≤0.10
端子刺破槽宽度公差：±0.01
壳体整体平面度：≤0.15
5.2 出厂全检与批次抽检体系
100%全检项目：导通电性、接触电阻、绝缘电阻、耐压性能（按AQL抽样标准执行）；全外观检测，排查端子浮高、缺料、壳体变形、锁扣失效等不良缺陷
批次抽检项目：单PIN插拔力、整体锁扣保持力、盐雾可靠性测试，每批次随机抽样验证，锁定制程稳定性
六、安装与端接工艺要求
6.1 排线适配要求
推荐配套标准1.27mm间距扁平排线，优选26AWG/28AWG绞合镀锡铜导体，搭配PVC或PP绝缘材质，单边绝缘厚度控制在0.15~0.20mm，适配端子刺破工艺。
6.2 标准压接参数
适配手动/自动平行压接设备，单端子标准压接压力300~500N。压接后需满足：端子槽底导体轻微形变但无切断破损、绝缘层完全刺穿且槽口两侧均匀溢出、排线整体无过度压扁、绝缘无开裂破损，确保气密连接达标。
6.3 PCB焊接安装规范
产品支持THT通孔插装、SMT表面贴装两种封装（依具体型号而定）。THT封装推荐PCB孔径0.80±0.05mm。兼容波峰焊、手工焊接制程，最高焊接温度≤270℃，单次焊接时长≤5秒，避免高温损伤材质与端子镀层。
七、兼容性与知识产权声明
7.1 产品兼容说明
本产品外形尺寸、安装孔位、PIN位排布、锁扣结构均严格遵循1.27mm IDC行业通用标准，可与所有符合该标准的配套排线、对接插座实现机械结构与电气性能双向兼容，可直接对标替换市面主流品牌同系列产品。
7.2 知识产权合规声明
本产品为深圳市优尼克科技有限公司独立研发、结构设计、自主量产的标准化连接器，未使用任何第三方专利结构、商标及商业机密，所有设计均经过专利检索与规避优化。文中提及的第三方品牌仅用于界定行业兼容范围，不构成品牌认证、授权或合作关联。终端客户需结合自身应用场景，自行完成产品适配性与可靠性验证，如需尺寸对比、样品测试、技术对接，可随时联系我司技术支持团队。
